天然气IC卡预付费系统简介：

现目前，大多数燃气公司在销售天然气、煤气时，都是先供气，再每月结算回款，但是会出现一些用户单位找各种理由，

拖欠气款的现象，这就增加了供气企业的资金周转困难。燃气预付费控制系统解决了燃气企业以上问题，而且由于先充值

后用气，使得供气企业提前拿到流动资金周转，可用于投资或存款利息等，都对企业产生了良好的经济效益。该产品同时

具有RS485通讯，实现数据远传，阀门调节功能。

天然气IC卡预付费系统组成主要由以下三个部分组成：

1、高精度天然气流量计；

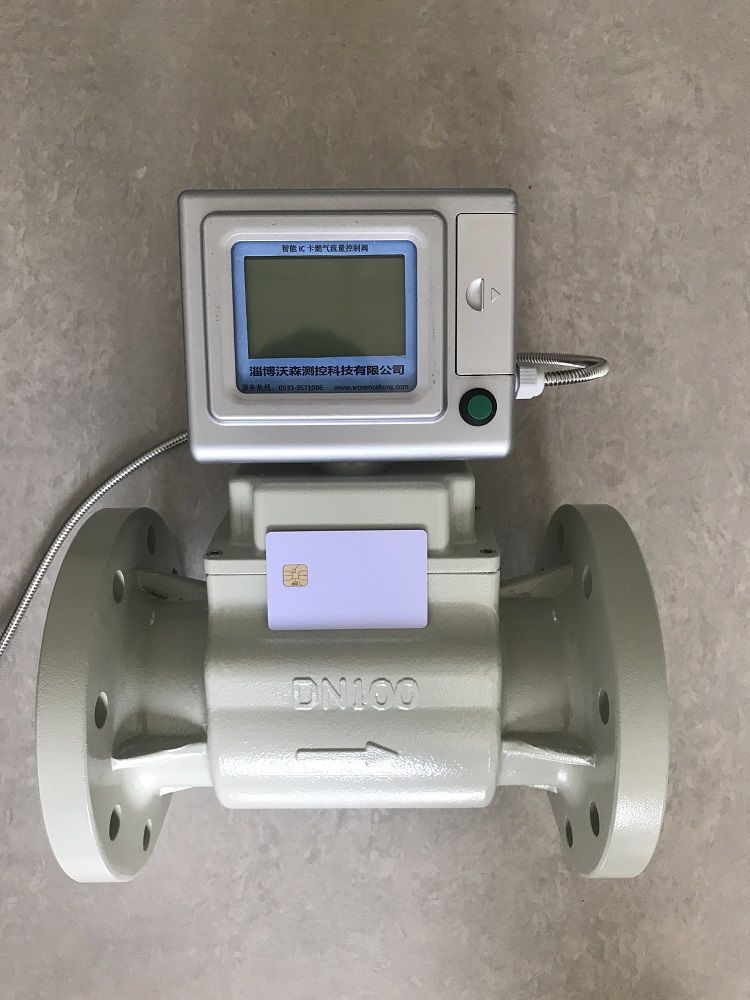

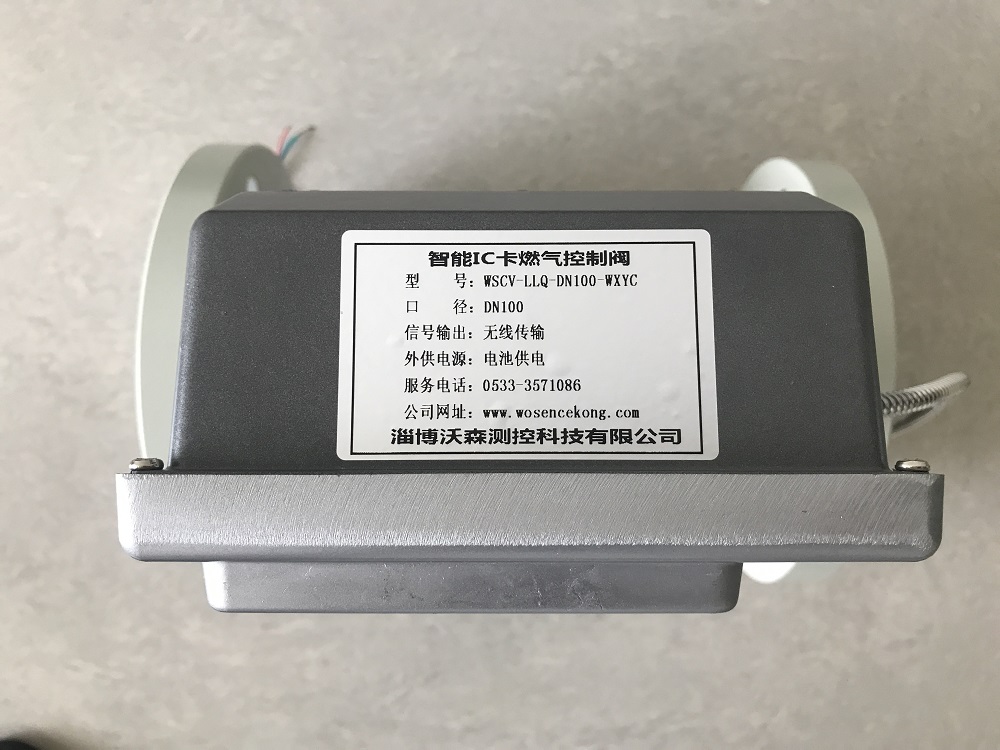

2、插卡式预付费控制阀；

3、读写卡器（含充值软件）；

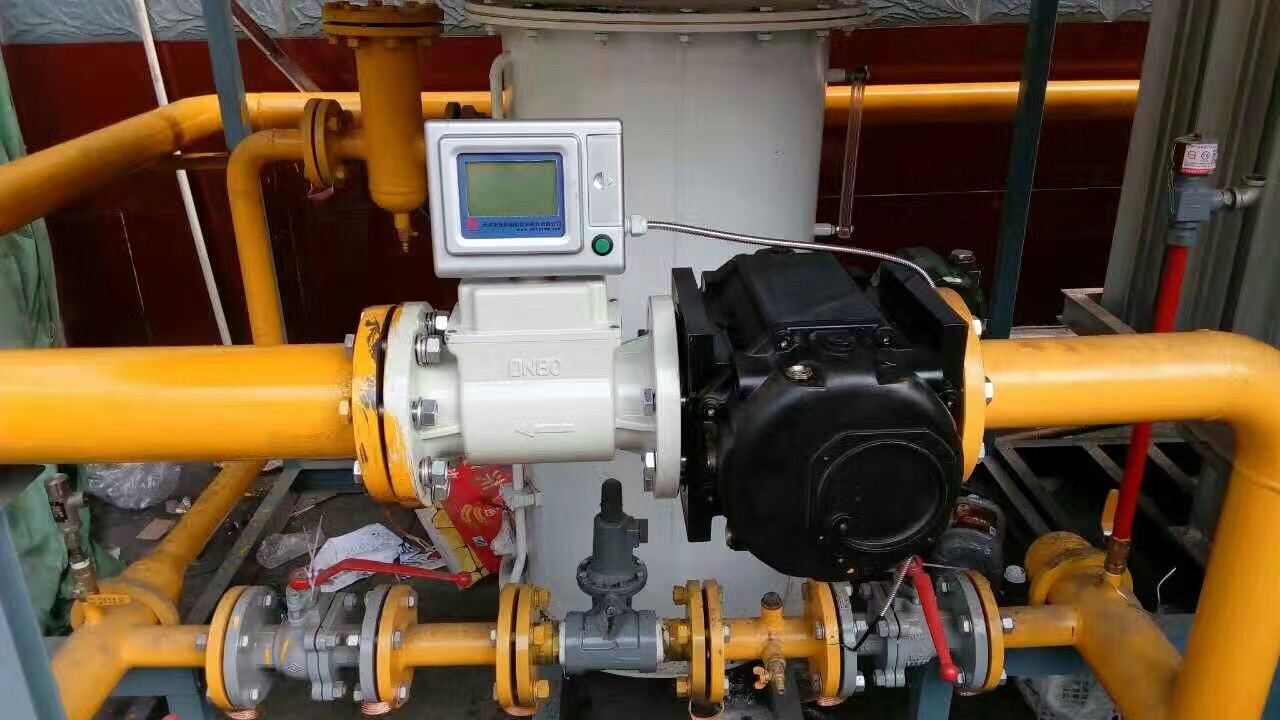

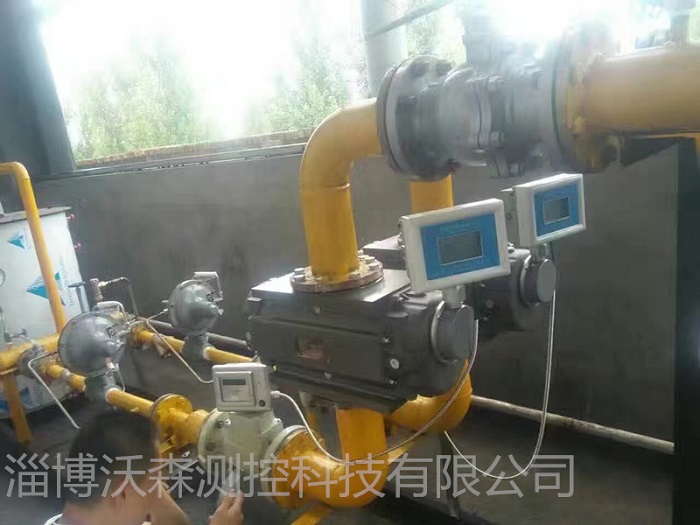

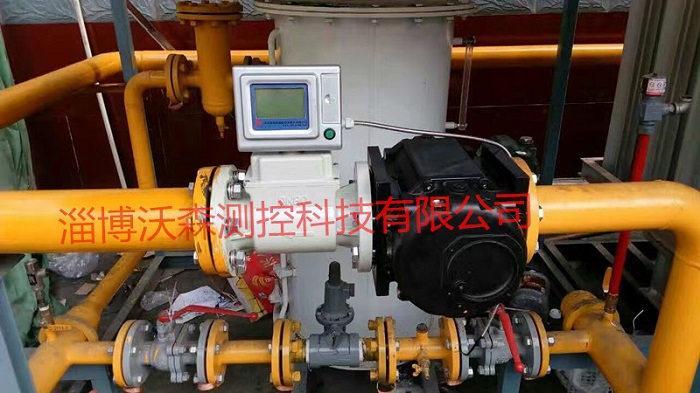

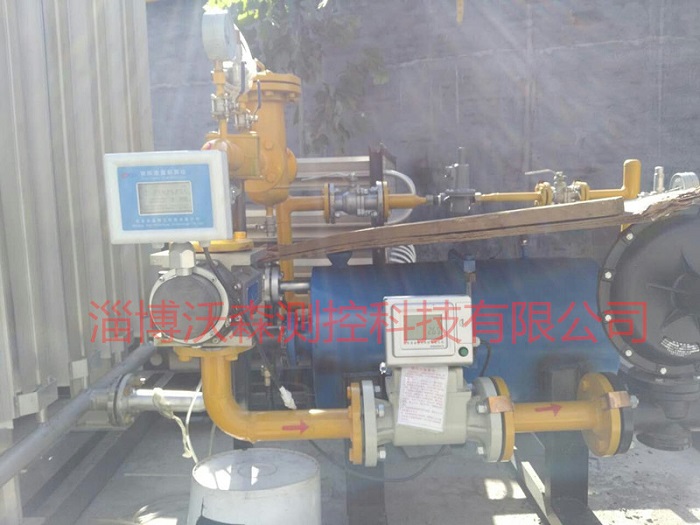

其中1、2、项装在现场计量点，第3项装在管理人员的办公室计算机上。

预付费控制系统功能：

基本功能：先充值，再用气，用完自动关阀；

安全：采用3种IC卡进行管理及操作，设备管理卡、用户购气卡、维修卡；卡和表一一对应，不能互换使用，连

续三次密码。效验失购，IC卡就会锁死，不能再进行写数据操作。设备的操作，修改参数必须插有设备卡才能

进行，比一般用密码保护更可靠。

显示功能：瞬时流量、累计流量、剩余气量、差压或频率、压力、温度、阀位等。

提示功能： IC卡使用错误时（IC卡功能与进行的操作不相符时），液晶屏显示相关提示信息，操作无效。

关阀功能：购汽量使用完毕， 阀门自动关闭。关阀动作可以根据实际情况设置，如关闭50%、40%或30%，具

体值由用户自己设置。

断电保护功能：原始数据在停电可保存十年。

数据恢复功能：控制仪意外损坏情况下，内部数据（主要是用户充值余量）可恢复，有效避免双方纠纷的产生。

后备电源灵活：采用外置蓄电池的方式，可以根据实际需要选配不同的电池容量，在外部电源（AC220V）中断

时，可维持系统内仪表（流量积算仪、预付费监控仪）、GPRS或CDMA模块持续工作。

异常情况报警或上传：系统对以下四种情况进行提示、报警

A、根据用户设置，当汽费余额小于设定的报警值时报警（现场声光）。

B、预付费监控箱开门后在上位监控计算机提示。

C、市电（AC220V）中断后在上位监控计算机提示。

D、阀位，流量等数据上传，上位机可以任意设置报警方式。

       通讯参数灵活设置：预付费控制器通讯地址、波特率可根据需要设定（地址范围：1—128，波特率：2400、4800、9600）。

阀门调节功能：

1、在手动方式下，插入设备卡后，可通过键盘调节阀门开度。

2、在自动方式下：充值后，阀门自动缓慢打开。

3、具备远程操控方式，通过上位机进行阀门开度调节。

4、超流量限流功能，当流量超过设定值时，自动减小阀门开度。

5、小流量关阀功能，流量持续一段时间小于设定值时，自动关闭阀门。

6、具有调试功能，在调试状态下，可以不充值，打开阀门。

以上功能可以通过控制仪的功能菜单选择启用或关闭。

透支功能：可以选择“透支”功能，对个别特殊用户，允计其有一定的透支额度，在用户余额用完了的情况下，不关闭阀门，还可

以再透支一定汽量使用。

防雷功能：箱机装有防雷电模块，但是必须保证控制箱可靠接地。

通讯功能：提供RS485通讯接口，可以通过有线、电台、GPRS/CDMA等多种方式连接，采用国际标准MODBUS-RTU协议。
