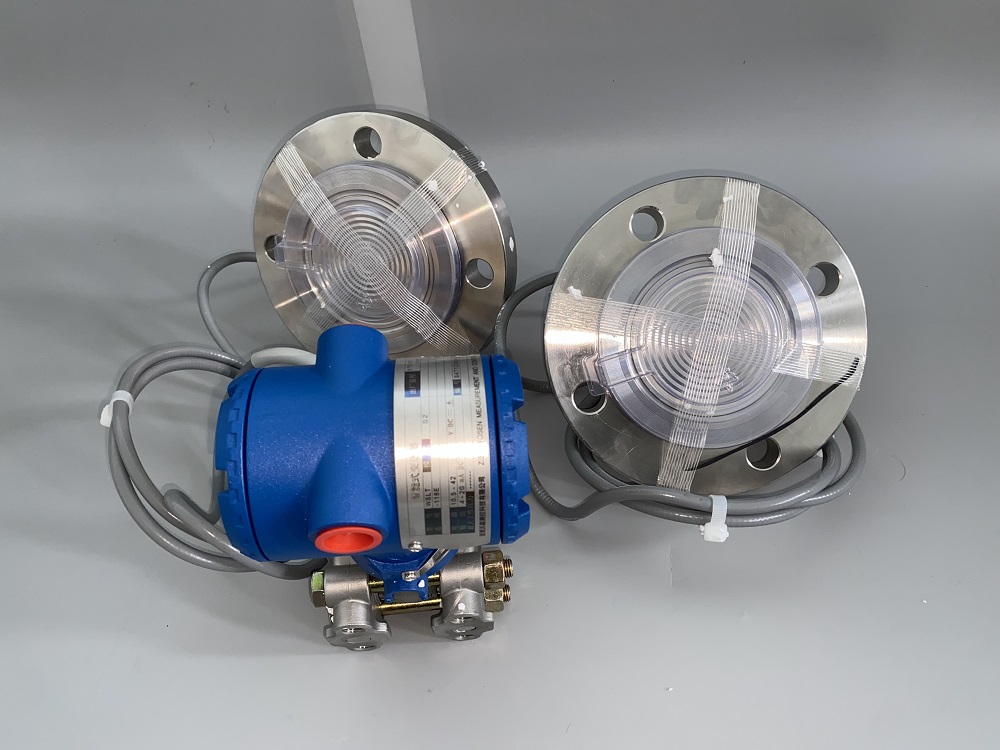

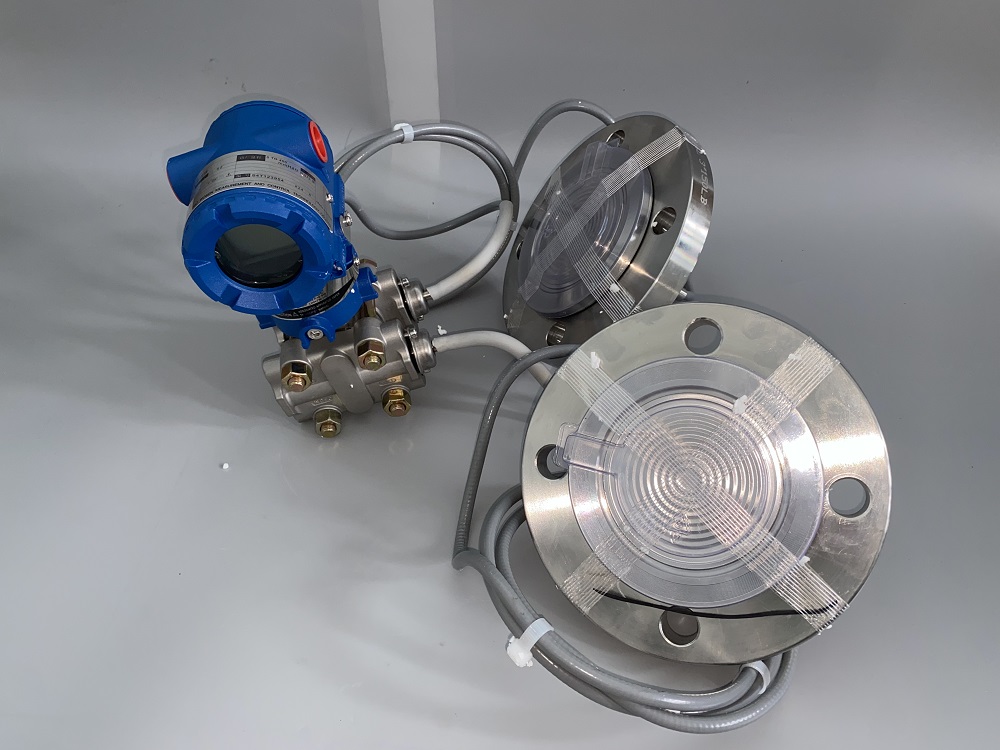

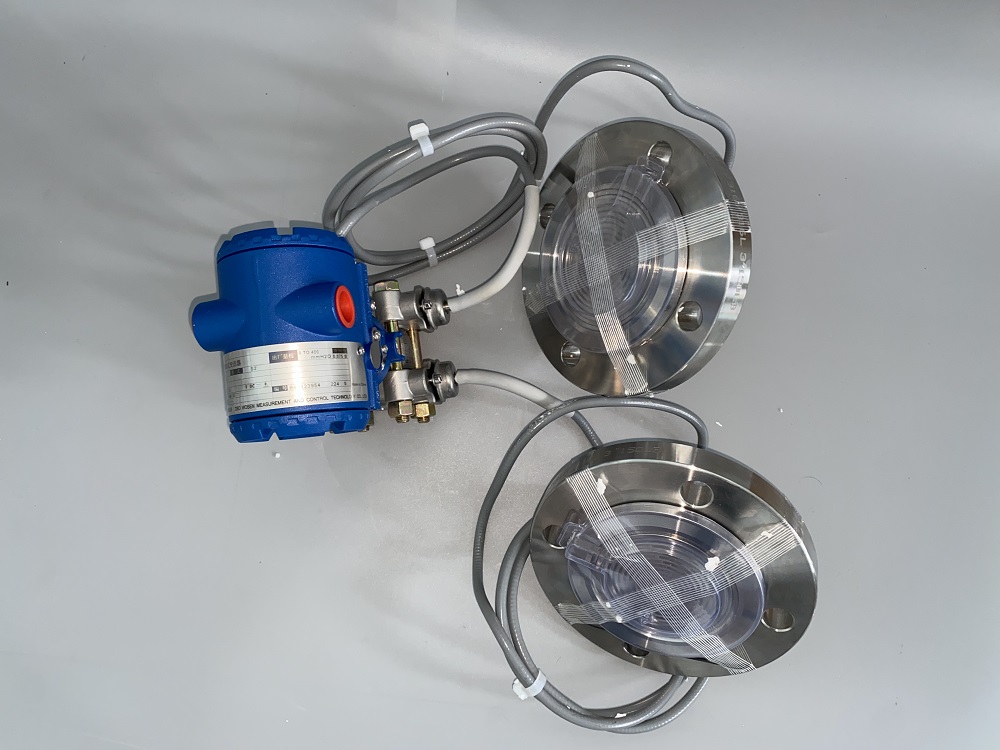

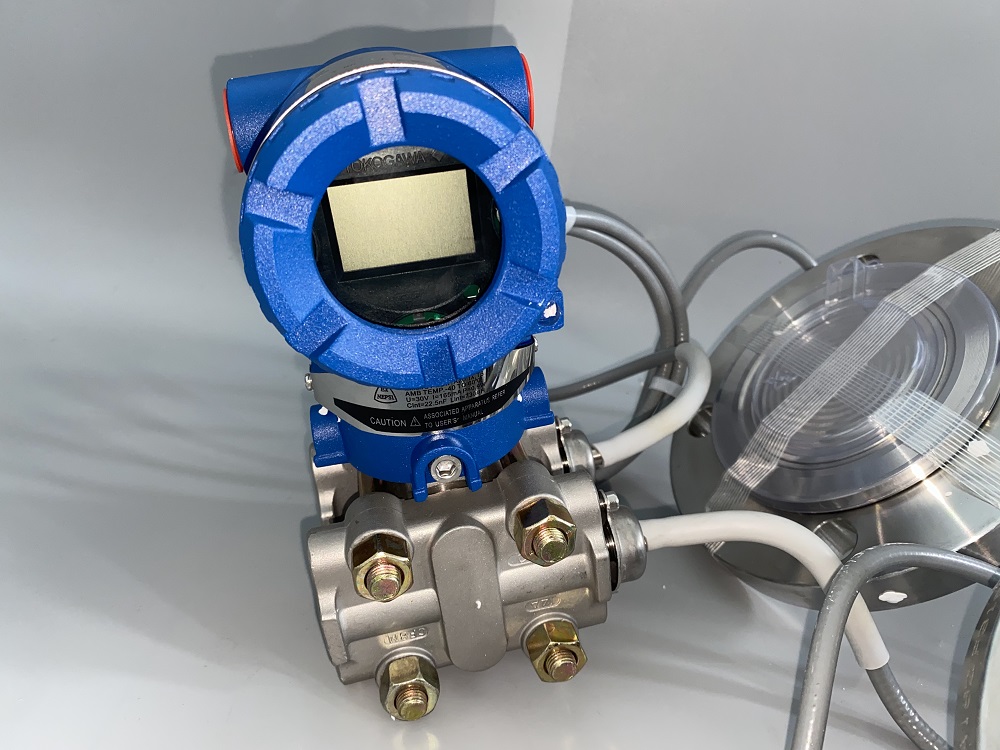

| EJA118E 隔膜密封式差压变送器 | ||||
| 膜盒类型 | M膜盒 | H膜盒 | ||
| 测量范围 | -100~100kPa | -500~500kPa | ||
| (-400~400inH2O) | (-2000~2000inH2O) | |||
| 测量量程 | 2.5~100kPa | 25~500kPa | ||
| (10~400inH2O) | (100~2000inH2O) | |||
| 精 度 | ±0.2% | ±0.2% | ||
| 防护等级 | IP66/IP67，NEMA 4X | |||
| 防爆规格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx | |||
| 输出信号 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |||
| 电 源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型) 数字通讯(BRAIN和HART: 最小16.6V DC） HART( 1~5V)：9~28V DC | |||
| Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | ||||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) | |||
| -30~60℃ (-22~140℉) (内藏显示表) | ||||
| 环境温度必须在填充液工作温度范围内 | ||||
| 过程温度 | -50~250℃ (-58~482℉) | |||
| 环境温度必须在填充液工作温度范围内 | ||||
最大工作压力 | 法兰额定压力 | |||
| 安 装 | 变送器: 2-inch管安装 | |||
| 隔膜密封: 法兰安装 | ||||
| 法兰尺寸 | 平法兰型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | |||
| 凸法兰型: 4-inch(100mm)，3-inch(80mm) | ||||
| 组合型: | 凸法兰高压侧: 4-inch(100mm) | |||
| 平法兰低压侧: 3-inch(80mm) | ||||
| 膜片材质 | 316 SST 316LSST，哈氏合金C-276、钽、钛、镍、蒙乃尔 | |||
| 法兰材质 | S25C，304 SST，316 SST | |||
| 外 壳 | 铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢 | |||
