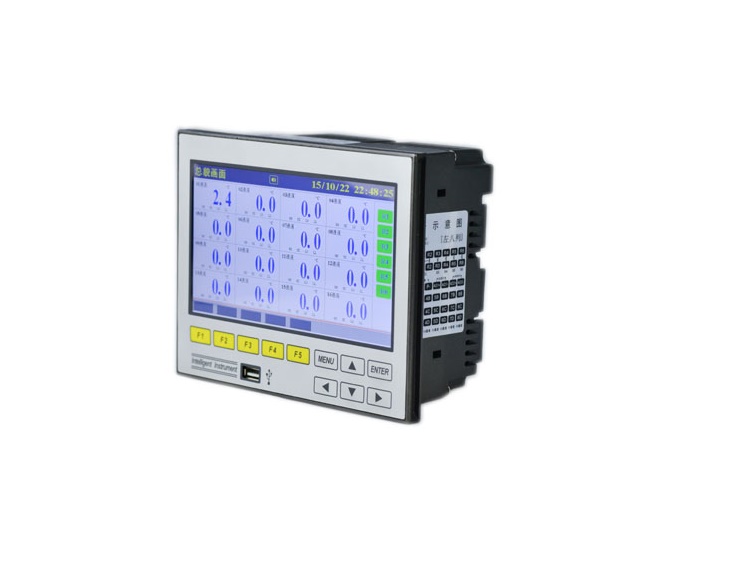

无纸记录仪产品概述：

本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：

1、无笔、无纸记录，日常维护工作量非常小，运行费用低；

2、采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；

3、采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；

4、采用512MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

5、全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

6、显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；

7、可以组态、显示工程位号，工程单位，有流量累积；

8、具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；24 路继电器报警输出；

9、可组态8点变送输出，光电隔离，误差小于±0.2% F·S；

10、显示精度高，基本误差为±0.2% F·S；

11、温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

12、内置GB2312汉字库，使用全拼输入法输入；

13、支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；

14、 配备标准USB 接口。历史数据转存快捷方便；

15、标准串行通讯接口， 带光偶隔离的RS485和 RS232C；

16、支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

17、采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

18、提供变送器DC 24V隔离配电；

19、全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。

无纸记录仪性能参数

3.2 输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。

直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V ，（0~5）V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T

其它输入信号或分度号需在订货时注明。

3.3 报警输出及变送输出

继电器输出：触点容量AC 220V，3A，阻性负载

12点可组态输出，可按通道的各报警点值设定

可组态8点变送输出，光电隔离，误差小于±0.2% F·S，电流输出负载能力≤450Ω

电压输出配接设备阻抗：需大于2KΩ

3.4 外供电源

DC 24V电源：用于给变送器供电，最大负载能力≤200mA

3.5 通讯打印接口（选配功能）

光电隔离

RS232、RS485标准，在订货时注明

通讯速率9600，19200，57600，115200通过设定选择

 配套测试软件，提供组态软件和应用软件技术支持

可选Modbus RTU通讯协议与上位机通讯

3.6 电源条件

AC 220V供电的仪表：AC 85~265V，功耗小于25VA

DC 24V供电的仪表：24V±10%，功耗小于25VA
