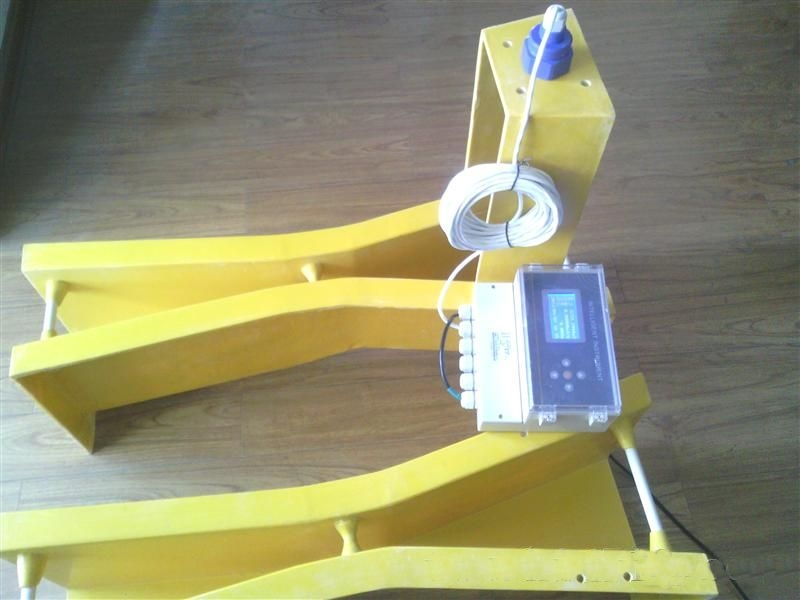

本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。

本仪表有数据存储功能。除存储本仪表流量记录外，还可以接入其它仪表的（4～20）mA信号，同时记录（如水质测量仪表：COD、PH等，*多4路）。存储的记录可以通过仪表上的按键查看，或通过打印机打印，或通过RS-232、RS-485、GSM短信远程通讯传输。

本仪表适用于环保部门监测企事业单位的污水排放，适用于污水处理厂测流量。

主要技术指标及技术参数

1.  流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）

2.  累计流量：8位十进制数，累满8位后自动回零，重计

3.  流量准确度：+5％（1%～3％配用量水堰槽的不确定，再附加上1%～2％的仪表测量误差）

4.  测距范围：0.4～2m（从探头底部起0.4m内是盲区，0.4m～2m内为测距范围）

5.  测距准确度：±3mm （在1m量程内标定的结果）

6.  液位分辩：1mm

7.  工作环境温度：-20℃～55℃

（交流供电，且仪表内有附加自伴热时可以：-35℃～55℃，附加自伴热要在订货时声明）

8.  仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68

9.  供电电源：

交流供电：（220V±22V）  6W （使用仪表自伴热时为26W）

直流供电：12V±2V 120mA  [直流供电时，仪表没有（4～20）mA输出和继电器动作]

交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流。

10. 仪表日历钟计时误差: < 5分钟/每月

11. 仪表数据存储量：

    每月、每天、每小时的记录：仅记录流量 ＞2年，附加其它仪表4路 ＞4个月

每分钟的记录：仅记录流量 ＞8小时，附加其它仪表4路 ＞4小时

12. 接入其它仪表的(4～20)mA电流：

仪表内部采样电阻： 200Ω；负端与仪表地端共接

    可以接入的数量：I1、I2、I3、I4共4路

13. 可以配接的打印机：接口插座， DB25插孔

设定为“打印记录”时：EPSON兼容（建议配用TP-μp40T）

    设定为“定时打印”时：仅TP-μp40T （需用该打印机内的汉字库）

14. (4～20)mA电流输出：

外部负载电阻：(0～500)Ω

误差： 0.5％ (相对仪表示值)

负端与仪表地端共接 (根据应用要求可改成悬浮地输出)

输出内容：流量、液位可选

15. RS-232：接口插座，DB9插针

    编码方式： 1起始位，8数据位，1停止位，有奇偶校验位或无校验位

    波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可选

    通讯协议：怡文、金源、西交、九波等（见第十章第10节“远程通讯”）

16. 继电器：

    控制方式： 每累计设定的m3闭合一次、液位报警、液位上限、液位下限可选

类型： 单刀双掷 （常开、常闭）

    触点容量： AC250V 1A ；DC30V 1A
