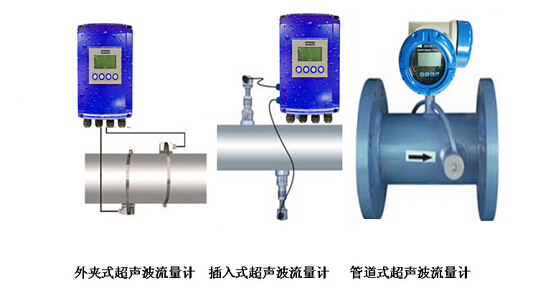

超声波流量计一般由三个部分组成，是传感器(探头)、传输电缆、显示主体。 一种是外夹式、插入式和法兰(管段式)三种，主体主要有固定式和便携式两种。 便携式主机可以配置外夹式传感器，可以进行固定式超声波流量计的校准，安装也比较简单。 外侧夹式超声波流量计的传感器需要在安装位置打磨传感器后，用耦合剂粘贴，最后用专用扎圈固定。

外夹式超声波流量计的安装注意事项如下

  （1）.安装前必须了解现场的情况主要是

            a  .传感器与主体之间的距离

            b  .管材、壁厚、管径、管径寿命；

            c  .流体类型、流体中是否不含杂质、气泡、配管是否装满、流体温度等；

            d  .安装现场是否有变频器、高压电缆、强磁场等干扰源；

             e  .电源电压是否稳定，是否需要遥控器型号和严格的控制型。

  （2） .安装位置的选择

             请先清理确定好的安装位置的管段外部，包括铁锈，油漆以及灰尘等。在传感器的前半部分跟管段上涂上足够的耦合剂，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在。

注意:

            1.在安装时请确保两个传感器是在同一水平位置安装。

            2.再一次强调在水平管路上，传感器的安装应该在3点或9点钟方向。 6点和12点方钟方向安装传感器是非常不推荐的。因为6点钟方向容易有泥沙或其他杂质沉积，12点钟方向则容易有气泡。

            3.请确保安装的管段部分是满管。

            4.请确保耦合剂涂抹在信号发生位置。

  （3）传感器间距

          外夹式传感器的传感器间距是两个传感器之间端面的间距，插入式传感器的传感器间距是中心距。再输入完测量点的相关参数后， 变送器会自动计算传感器间距，请进入M14号菜单进行查看。

          外夹式超声波流量计安装管段的选择对测量精度有很大影响，但在选择管时应避免干扰和涡流，对测量精度有很大影响。 一般来说，安装管段必须满足以下条件：

          a  .请勿在水泵、大功率无线电台、频率转换、即强磁场和振动干扰中设置机械。 选择均匀、紧凑、容易超声波传播的段。 直管段必须足够长，安装点的上游直管段必须大于10d，下游管段必须大于5D；

          b  .安装点上游距离水泵30d。 流体必须充满管道。 管道周围必须有现场人员可以操作的足够空间
