涡街流量计技术参数
发布时间:2021-10-28 11:06:25| 浏览次数:

  公称口径:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500。

  适用范围:气体(空气、氧气、氮气、煤气、天然气、化学气体等)、液体(水、高温水、油、食品液、化学液等)。蒸汽(饱和蒸汽、过热蒸汽);

   可测介质温度:-40℃~280℃,-40℃~350℃;

   公称压力:≤1.6MPa,≤2.5MPa,≤4MPa;

   精度等级:液体0.5级、气体、蒸汽1.0级;

   流速范围:液体0.27-9m/s,气体3-80m/s,蒸汽3-90m/s;

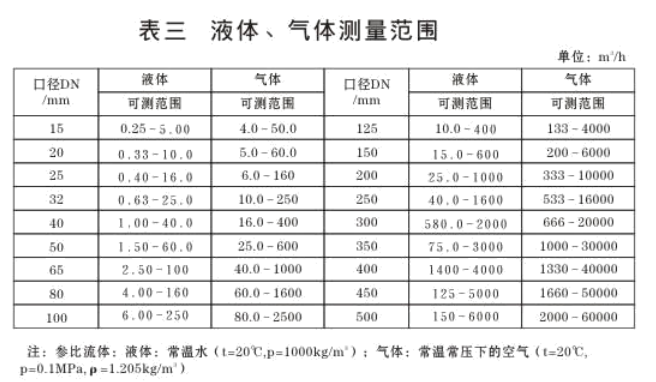

   测量范围:见表一、表三

 输出信号

   脉冲输出:高电平≥8V(供电电压-1V),低电平<0.5V。

   标准电流:4-20mA线性校正电流输出(24V时回路负载≤600Ω)。

   光隔离无修正原始脉冲输出:高电平≥5V(供电电压-1V)。低电平<0.5V;含1K5上拉电阻的集电极开路输出。需另供12V电源。

 供电电源

   三线制:采用外电源时,12-24VDC/30mA,无输出可低至9V。

   电池供电时(可选项):锂电池3.6V(2-13Ah)/0.3mA。

    二线制:12-24VDC/4-20mA(-20%~+15%)。

 环境温度

   温度:-30~70℃

   湿度:5~90%大气压力:(86~106)KPa。

 表体材料:1Crl8Ni9Ti(其他材料协议供货)。
