热式气体质量流量计安装方式

发布时间:2022-01-24 10:48:50| 浏览次数：

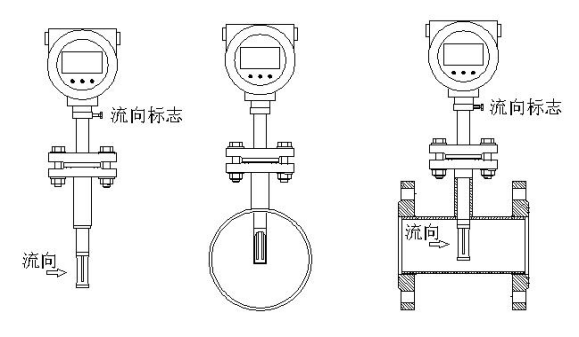

1、 一体型法兰式安装 （适用于高压场合 压力＜4.0MPa）

法兰式气体质量流量计有两种安装方式，即插入式和管道式

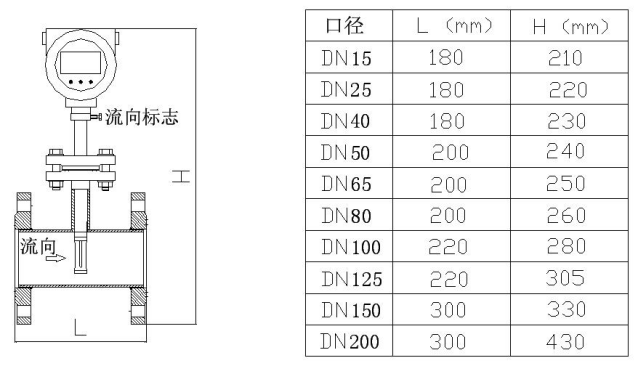

法兰插入式安装法兰管道式安装

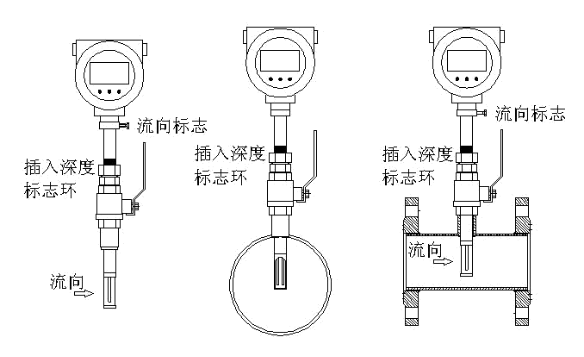

2、 一体型球阀式安装 （适用于低压场合 压力＜1.0MPa）

球阀式气体质量流量计有两种安装方式，即插入式和管道式

球阀插入式安装 1634175286(1).jpg

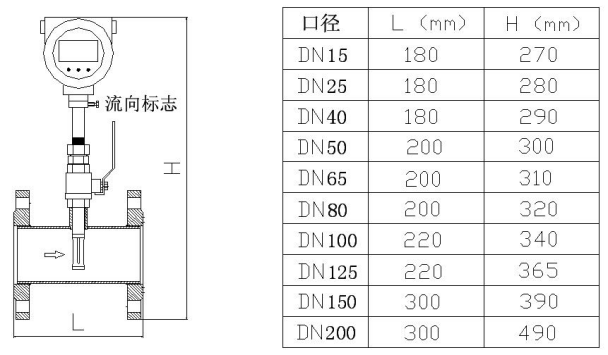

球阀插入式安装球阀管道式安装

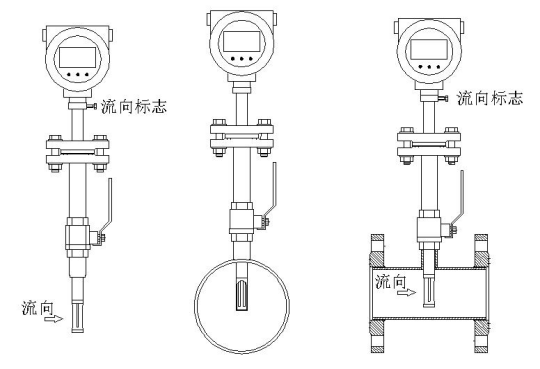

3、 一体型法兰球阀混合式安装 （适用于高压场合 压力＜4.0MPa）

法兰球阀混合式气体质量流量计有两种安装方式，即插入式和管道式

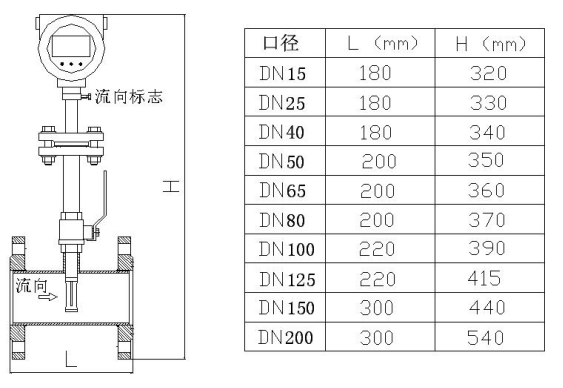

法兰球阀混合插入式安装法兰球阀混合管道式安装

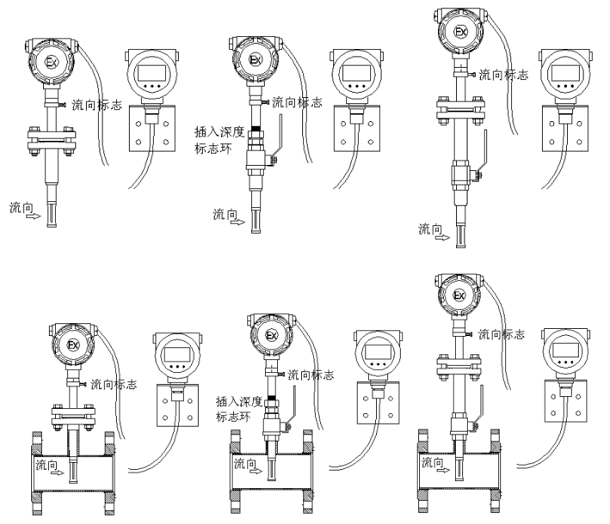

4 、分体型安装 （适用于高温场合或高位安装场合）
