一、产品概述

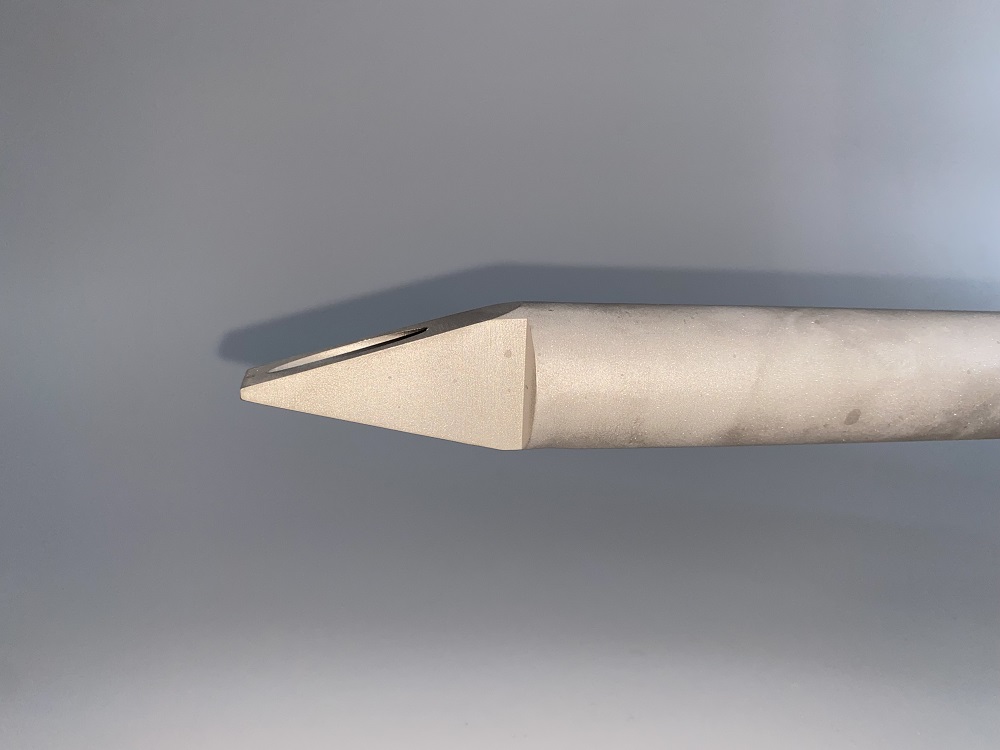

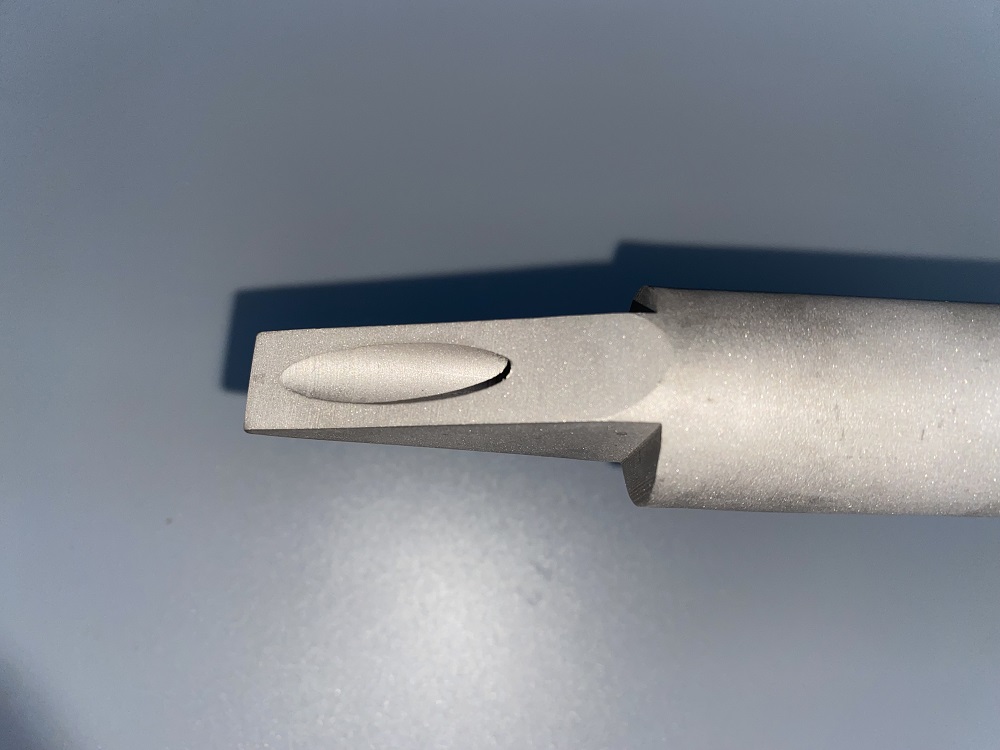

毕拓巴流量计是一种差压式流量计，是根据国际标准ISO3966《封闭法管道中流体测量———采用皮拓静压管的速度面积法》进行设计的，具体的应用过程中，利用皮拓管原理提取流体流速，然后换算成流体的质量流量或者体积流量。该流量计采用非收缩节流设计，实际的流速测量过程中，首先需要将传感器插入到气体管道的中心位置，将总压孔对准流体的流动方向，此时，总压与静压的差值为管道的差压，然后利用毕拓巴流量计的风动标定曲线拟合出该测量点的标准差压，根据这一标准差压就能够计算出流体的流量。流量计的传感器一般安装在与水平管道垂直的上方管道的中心线位置，取压口与传感器平行线成30°，取压口遇到杂质时，重力作用下，杂质会自行脱落，因此不用担心杂质会粘附在取压口上，堵塞流量计，影响流量计的测量精度。
二、产品特点
与传统的差压流量计相比，毕拓巴流量计具有防堵塞、耐磨、节能、适用性强、结构简单安装便捷、测量精度高、测量范围广等优点，现阶段应用十分的广泛。随着科学技术的快速发展，未来还将产生许多新型的流量仪表，但无论是哪一种流量仪表，都有一定的适用条件，有一定的局限性，在实际的工业生产过程中，作业人员要能够介质的性质以及各自的测量环境，合理的选择适当的测量仪器，提高测量的精准度，降低测量过程中的能源损耗，尽量节省企业的生产成本，为企业创造更多的经济效益。

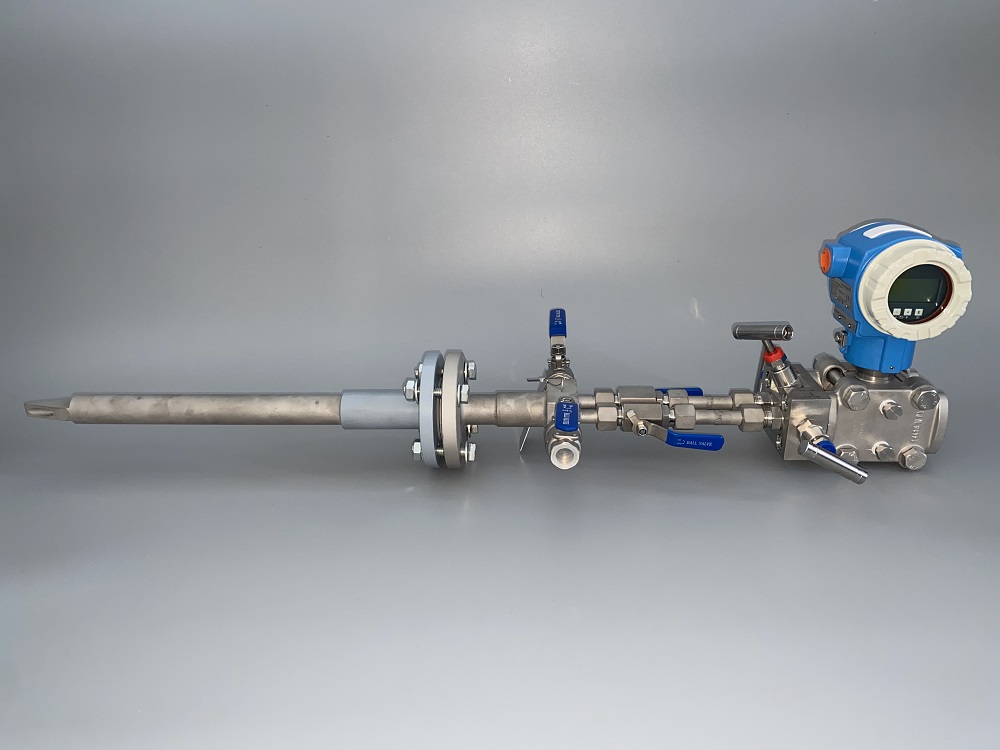

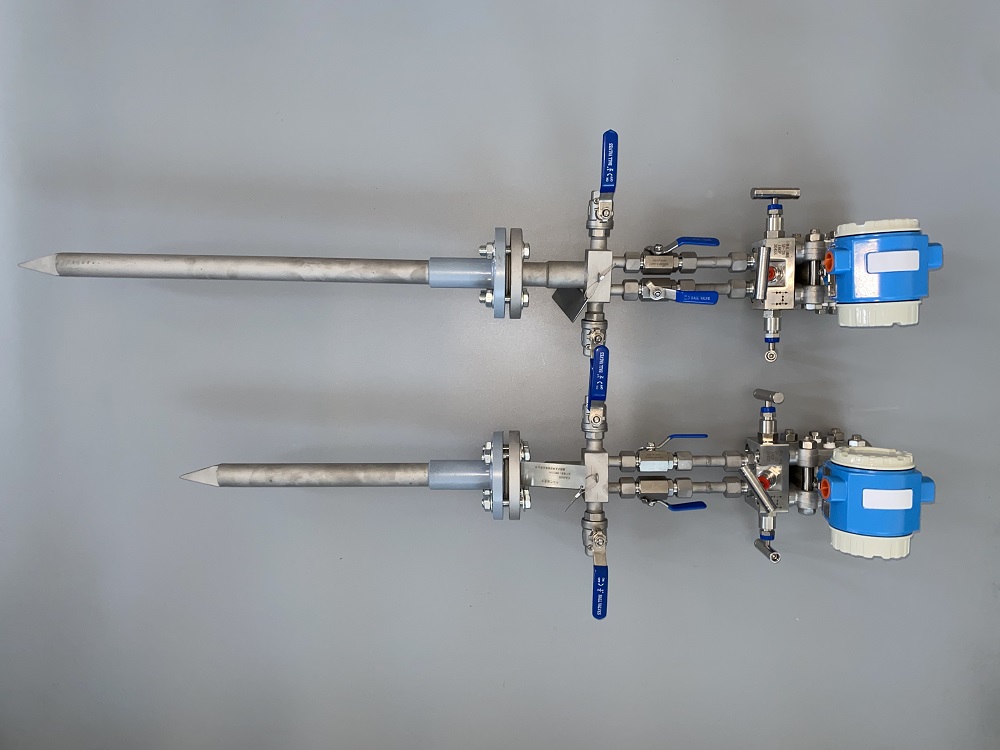

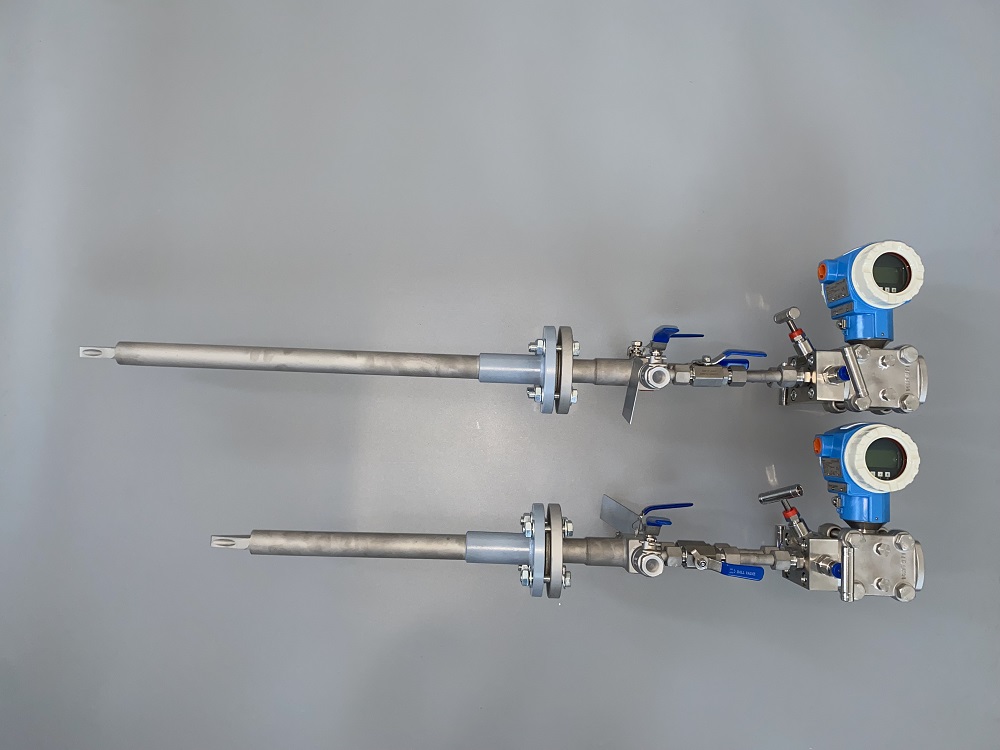

由于没有活动部件，几乎无压力损失，安装维修方便，毕拓管流量计结构简单，传感器与显示表头一体化连接，液晶显示差压变送器的就地显示，度数清晰直观，安装方便，可实现在线拔插，进行多管道测量。还可以实现不同管径多项测量，只需讲对应的参数输入到显示仪表内即可，操作方便，主要功能是解决传感器的堵塞问题和磨损问题。
三、技术参数
1、量程比量程比10：1，特殊场合可达65：1
2、通用巴径：10mm～8000mm
3、通用介质：满巴、单向的气体、蒸汽以及粘度不大于10厘泊的液体
4、直巴段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％
5、测量精度：±0.5％，±1.0％
6、重复精度：±0.05％
7、适用压力：0～25Mpa，特殊应用可达40Mpa
8、适用温度：-100℃～500℃,特殊应用可达800℃
9、测量上限：根据工艺要求和探头强度而定
10、测量下限：取决于测量*小差压，低于*小差压时，可采用特殊设计来满足要求。
四、安装使用

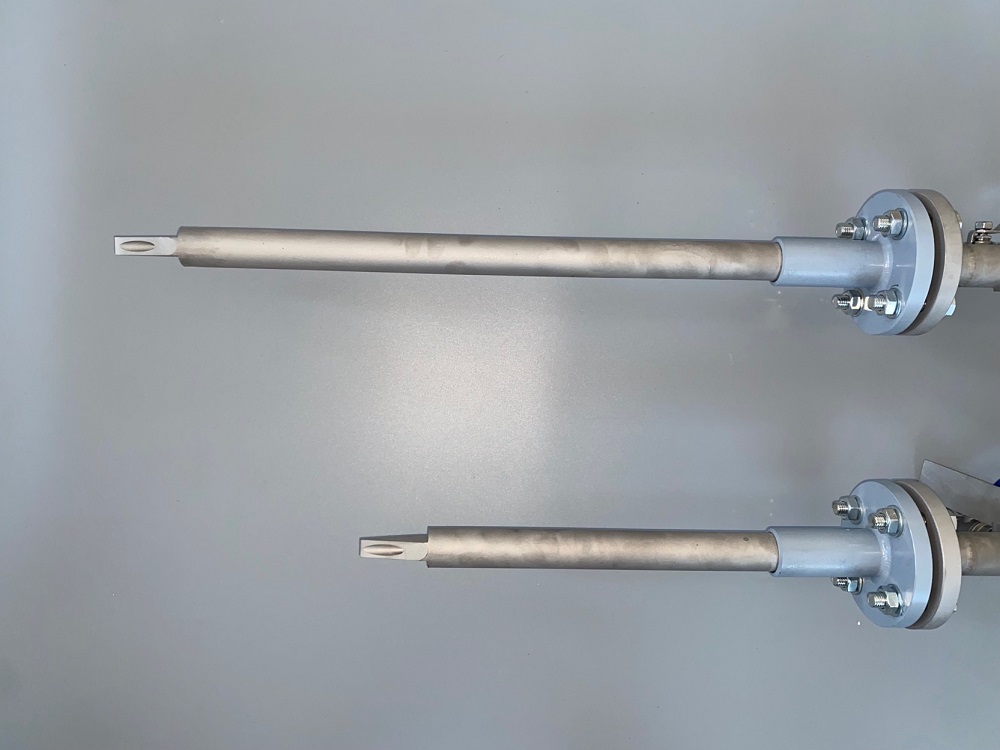

毕拓巴流量计借助的是非常细的一根探针进行介质流动的测量。实施测量作业时，只需要在管道某个合适的位置进行打孔，然后将设备探针插入孔内即可实现安装完成，非常的简单。
1、安装毕拓巴流量计前，管道要清扫。
2、投运前先进行仪表系数的设定。仔细检查，确定仪表接线无误，接地良好，方可送电。
3、流量计本体选区用316不锈钢材料以防腐，如是防爆区差压变送器还必须是防爆。
型 号 | 型号代码 | 说明 |
WSPTB | -£££££££££££££ | 毕拓巴流量计 |
结构类型 | □—S…………（注1） □—M………………… □—B………………… | 标准型（气、汽、液体） 高温高压型（气、汽、液体） 耐堵耐磨型（含杂质气、汽、液体） |
性能代码（注2） | R—H………………… □—L………………… □—K………………… □—F………………… □—N………………… □—Y………………… □—Z………………… □—Q………………… | 分体式 一体式 可疏通式 防腐蚀 耐磨损 双向计量式 袖珍式（5mm≤管径≤25mm） 其他（注3） |
管道规格 | 圆形管道：外径/内径 | 根据订货参数实时填写（单位：mm）；（注4） |
截止阀 | □0…………………… □1…………………… □2…………………… □3…………………… | 不带截止阀 带中低压截止阀（P≤16MPa） 带高温高压截止阀（16MPa<P<32MPa） 其他（注3） |
反吹装置 | □0…………………… □1…………………… □2…………………… | 不带反吹装置 手动反吹装置 电动反吹装置 |
冷凝装置 | □0…………………… □1…………………… □2…………………… □3…………………… | 不带冷凝装置 带中低压冷凝器（P≤4.0MPa） 带高压冷凝器（P>4.0MPa） 带螺旋管冷凝器 |
三阀组 | □0…………………… □1…………………… □2…………………… □3…………………… | 不带三阀组 带中低压三阀组（P≤16MPa） 带高压三阀组（16MPa<P<32MPa） 其他（注3） |
差压变送器 | □F0…………………… □F1…………………… □F2…………………… □F3…………………… | 不带差压变送器 带差压变送器 带多变量变送器 其他（注3） |
温度补偿 | □T0…………………… □T1…………………… □T2…………………… □T3…………………… □T4…………………… | 不带温度补偿 带热电阻温度计：Pt100输入 热电偶 带温度变送器 其他（注3） |
压力补偿 | □P0…………………… □P1…………………… □P2…………………… | 不带压力补偿 带压力变送器补偿 其他（注3） |
显示方式 | □S0…………………… □S1…………………… □S2…………………… □S3…………………… | 不带配套显示 带横式流量积算仪 接DCS或PLC 其他（注3） |
安装形式 | □AC1………………… □AP1………………… □AC2………………… □AP2………………… □AC3………………… □AP3………………… □AC4………………… □AP4………………… □A5…………………… | 传感器与管道采用焊接式安装（材质为碳钢） 传感器与管道采用焊接式安装（材质为不锈钢） 传感器与管道采用法兰管段式安装（材质为碳钢） 传感器与管道采用法兰管段式安装（材质为不锈钢） 传感器与管道采用采用螺纹球阀安装（材质为碳钢） 传感器与管道采用采用螺纹球阀安装（材质为不锈钢） 传感器与管道采用采用法兰球阀安装（材质为碳钢） 传感器与管道采用采用法兰球阀安装（材质为不锈钢） 其他（注3） |
在线插拔保护丝杠 | □B0…………………… □B1………………… | 不带保护装置 带保护装置 |
