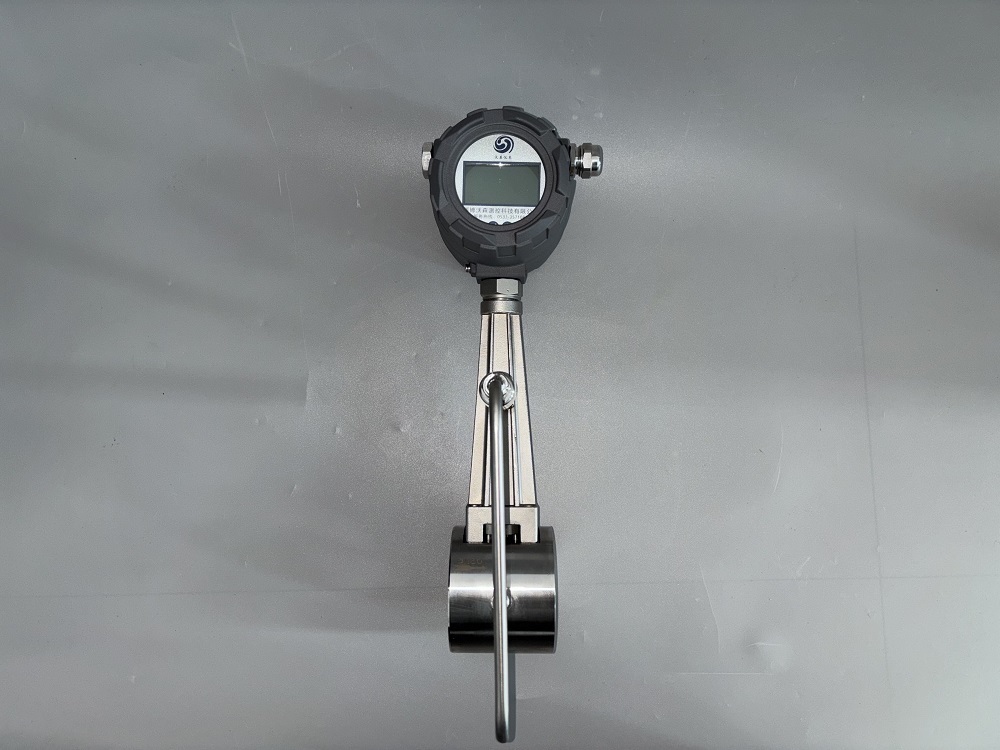

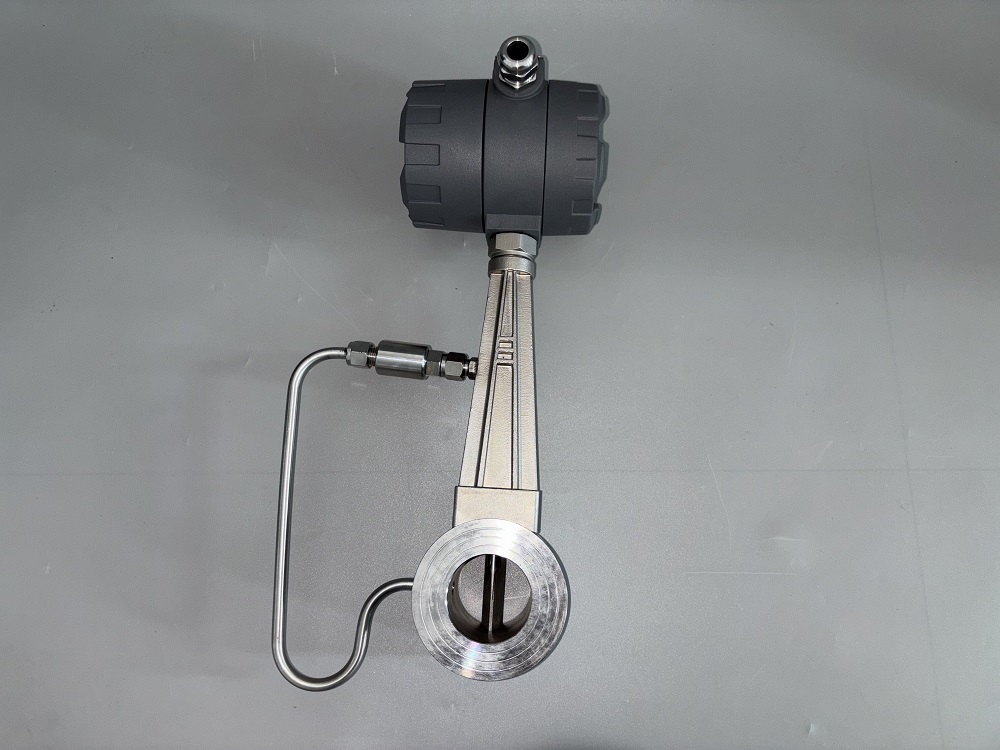

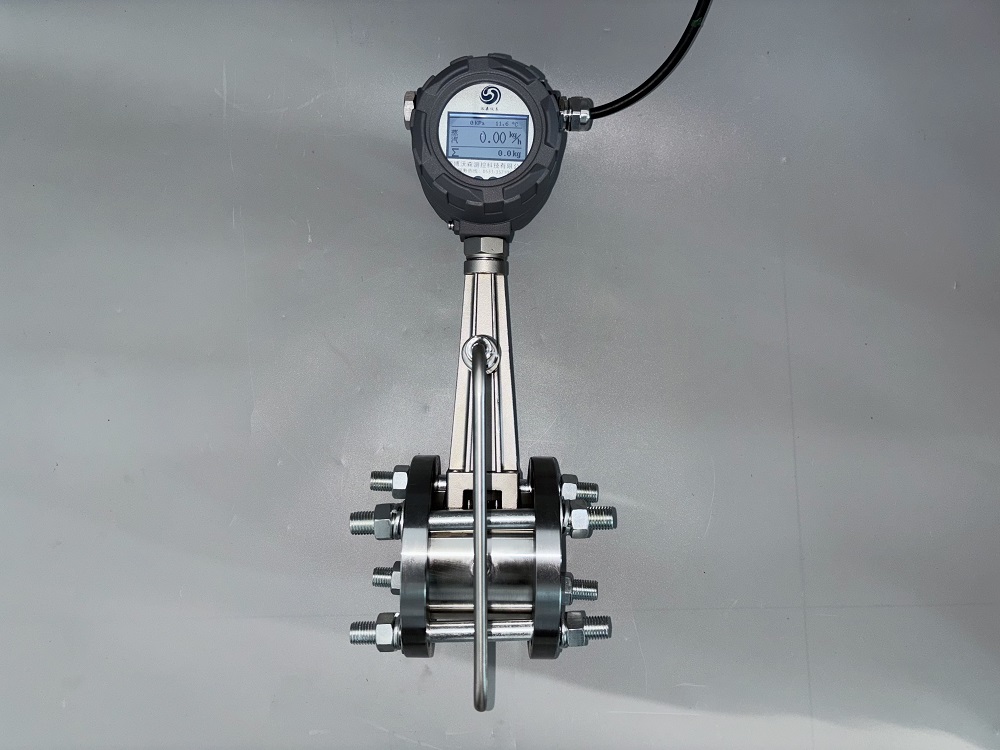

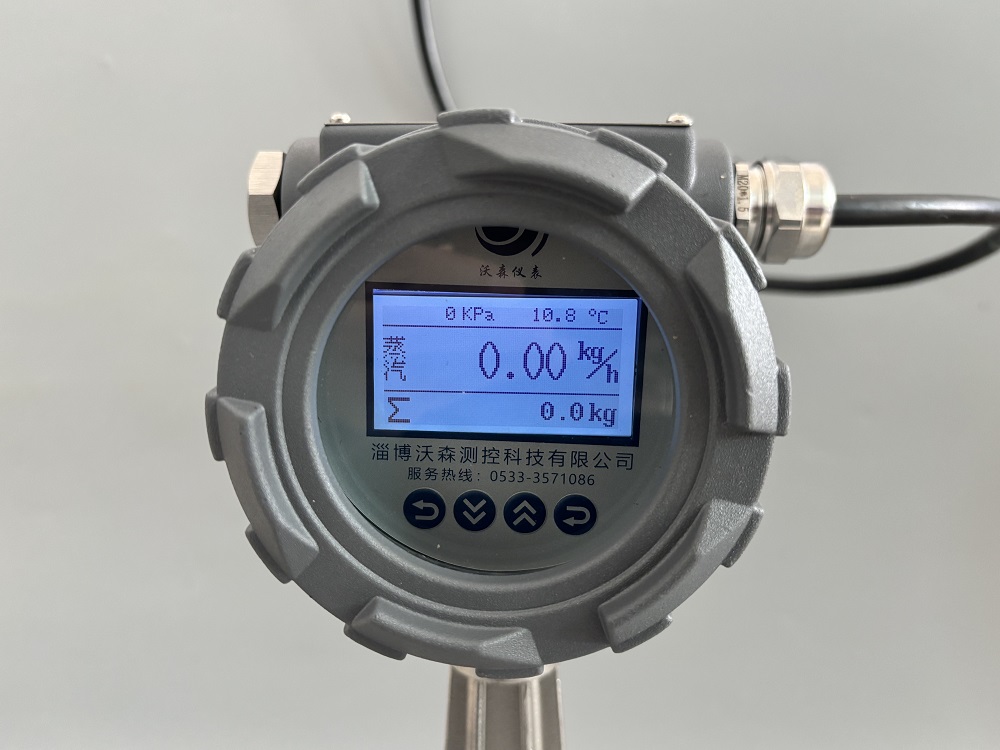

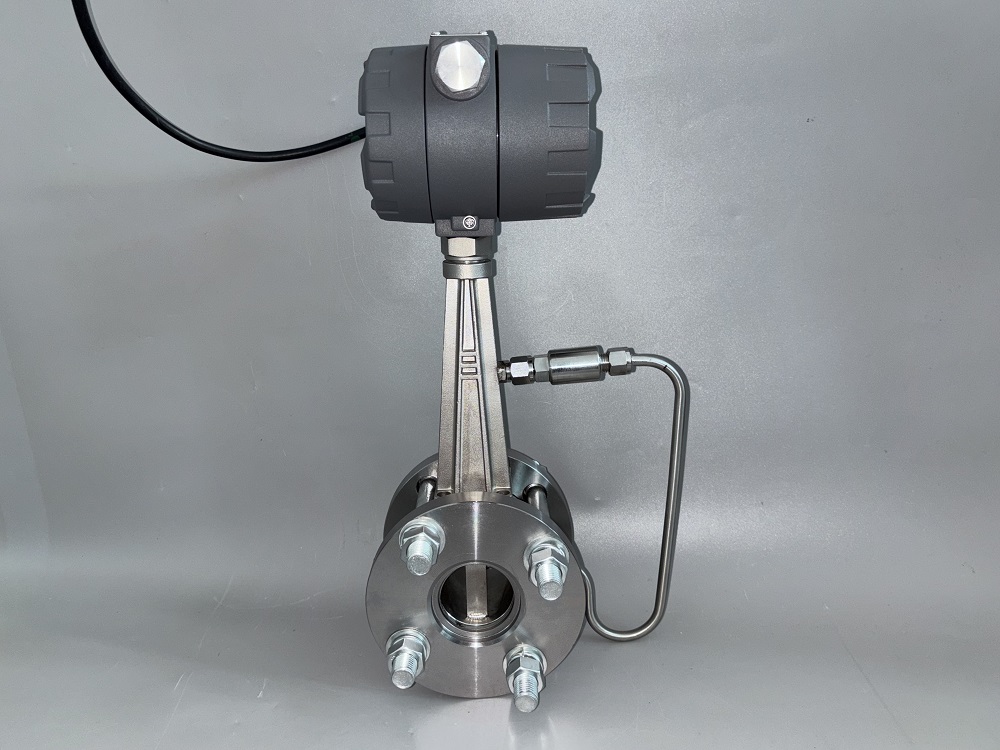

基本参数
执行标准 | 《JB/T9249-2015涡街流量计行业标准》 |
公称通径（mm） | 15、20、25，40，50，65，80，100，125，150，200，250，300， (300～1000插入式) |
公称压力（MPa） | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
使用条件 | 介质温度：常温型：-45～100℃，中温型：-45～250℃，高温型：-45～330℃；环境温度：-20℃～55℃，相对湿度：5%～90%，大气压力：86～106kPa |
材质 | 表体：304(其它材料协议供货) 积算仪外壳：压铸铝 |
允许振动加速度 | 压电式:0.2g |
精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范围度 | 1：6～1：25 |
供电电压 | 传感器：DC +24V；变送器：DC +24V；电池供电型：3.6V电池 |
输出信号 | 脉冲输出；4～20mA电流、控制信号、RS485（modbus- RTU协议）、 Hart协议，物联网GPRS等 |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆等级 | 本安型：Ex iaⅡ CT4 |
防护等级 | IP65 |
电气接口 | 内螺纹M20*1.5或其他 |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤500Ω； RS485/HART≤1200m. |
测量范围
不同口径仪表测量流量范围会有所不同，仪表选择过程中一定要按照流量使用范围来选择仪表，最忌讳的是
按照管道粗细选择仪表。根据管道选择仪表最大的弊端是：很容易由于流量不足导致测量误差。
涡街流量计的流量范围判定是以工况流量为依据，因此仪表选用中将流量转化为工况流量然后对比流量范围
表，尽可能使常用流量在仪表测量的中间范围。
参比条件
1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
参比条件下涡街流量传感器工况流量参考范围表
仪表口径 （mm） | 液体 | 气体 | ||
测量范围 （m³/h） | 输出频率范围 （Hz） | 测量范围 （m³/h） | 输出频率范围 （Hz） | |
15 | 0.3~5 | 35~450 | 4~20 | 352~1761 |
20 | 0.6~10 | 29~380 | 6~30 | 250~1273 |
25 | 1.2~16 | 25~320 | 8~50 | 160~1100 |
32 | 1.8~20 | 18~200 | 15~150 | 97~1180 |
40 | 2~40 | 10~190 | 20~200 | 130~1040 |
50 | 3~60 | 8~150 | 35~350 | 87~952 |
65 | 4~85 | 6~120 | 45~450 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
（300） | 10~1500 | 5.5~87 | 1560~15600 | 85~880 |
（400） | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
（500） | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
（600） | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
（800） | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
（1000） | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
＞（1000） | 协议 | 协议 | ||
