一、产品概述

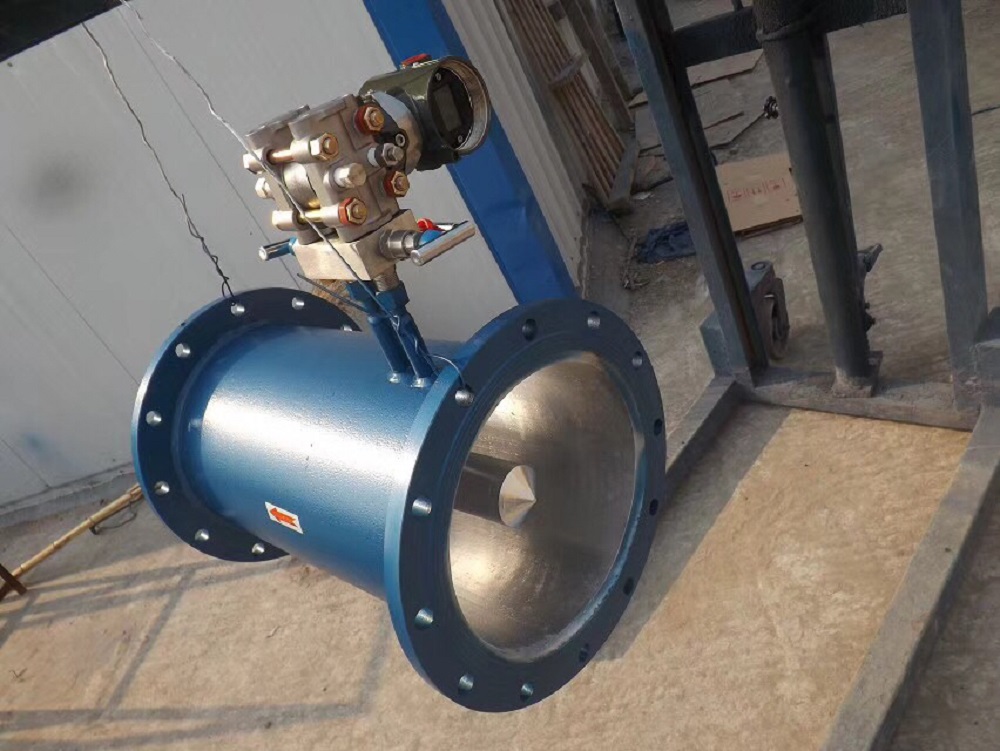

V锥流量计（V-coneflowmeter）是20世纪80年代出现的一种新颖差压式流量计，它利用V锥体在流场中产生节流效应来测量流量。与普通节流件相比，它改变了节流布局，从中心节流改为环状节流。实践的使用证明，V锥流量计与一般差压流量计相比，长期使用精度高、重复性高、安装条件局限小、耐磨损、测量范围宽、适合脏污介质、压损小等优点。由于V锥体本身作为流场的整流器而成为一种具有独特性能的新型流量传感器。

二、测量原理

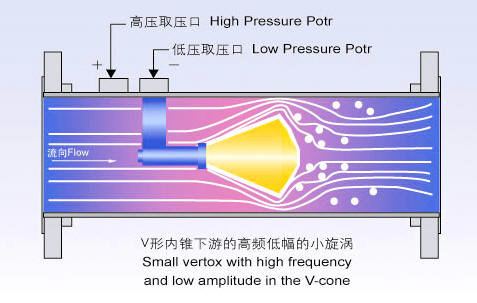

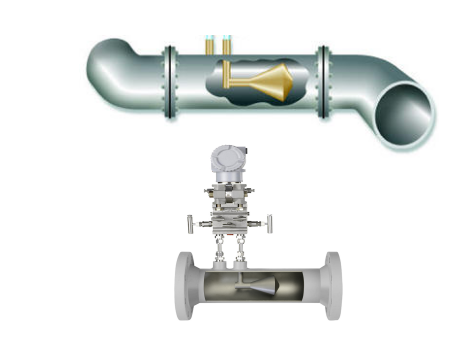

V形内锥式节流装置包括一个在测量管中同轴安装的尖圆锥体和相应的取压口。该测量管是预先精密加工好的，在尖圆锥体的两端产生差压。此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力，而低压力（负压）则是在圆锥体朝向下游端面，锥中心轴处所开取压孔所得。而其高低压之差的开平方与其体积流量成正比关系，通过测量V锥上下游的差压进而得出流量。

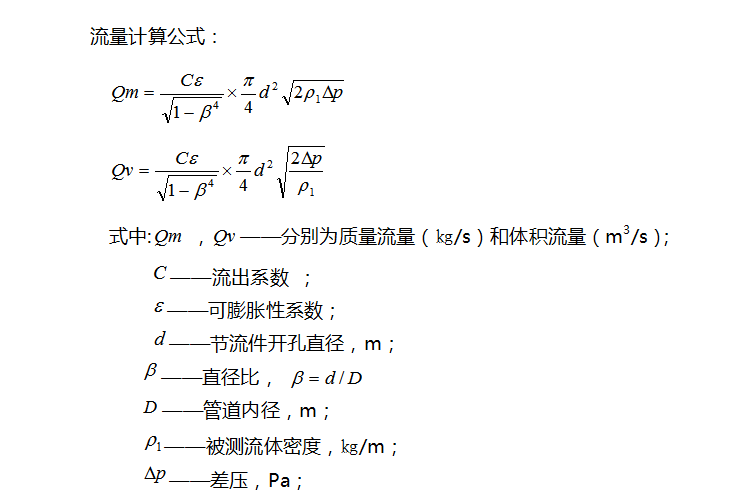

这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。因此它的流量计算公式与其他差压式流量计相同。

三、产品特点

1、传感器本体能对流体流态整形。

2、量程比宽，精度高，重复性好。

3、耐磨损长期使用稳定性好。

4、所需直管段很短， 不需要在流量计的上游安装流动调整器。

5、流量计结构具有自清扫功能,不会产生赃污物的积垢,非常适用于脏污流体的流量测量如焦炉煤气、湿气体等。

6、内锥体可以减弱被测压力差压场中脉动振荡的幅值从而减小差压信号中的噪声（如空所示）。

7、无可动部件，可靠性好，安装方便。

8、当流体流经具有特殊廓形的内锥体时会在其周边形成边界层并疏导流体离开锥体尾部的边缘从而减少它被磨损的可能性。

9、压力损小，适用于低静压流体的流量测量的使用场合。

10、环形通道，对于脏污流更准确更有效的流量测量。

四、主要技术参数

1. 不确定度：±0.5%，±1% 。

2. 范围度宽：10:1。

3. 重复性优于±0.1%。

4. 安装直管段长度：上游0～3D，下有0～1D

5. 雷诺数范围：8×10³～1×10⁷

6. 管道通径：15㎜≤D≤2000

7. 公称压力：PN≤42Mpa

8. 介质温度：-250℃≤t≤500℃

9. 参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册

10. 连接方式：法兰连接、焊接、螺纹连接

五、结构形式

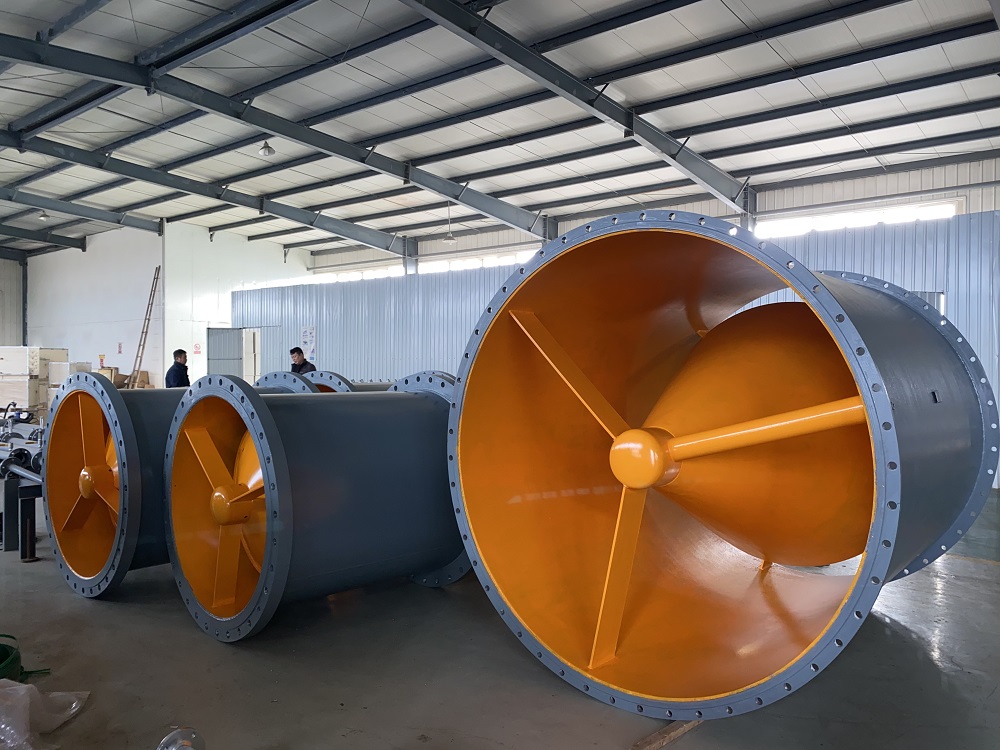

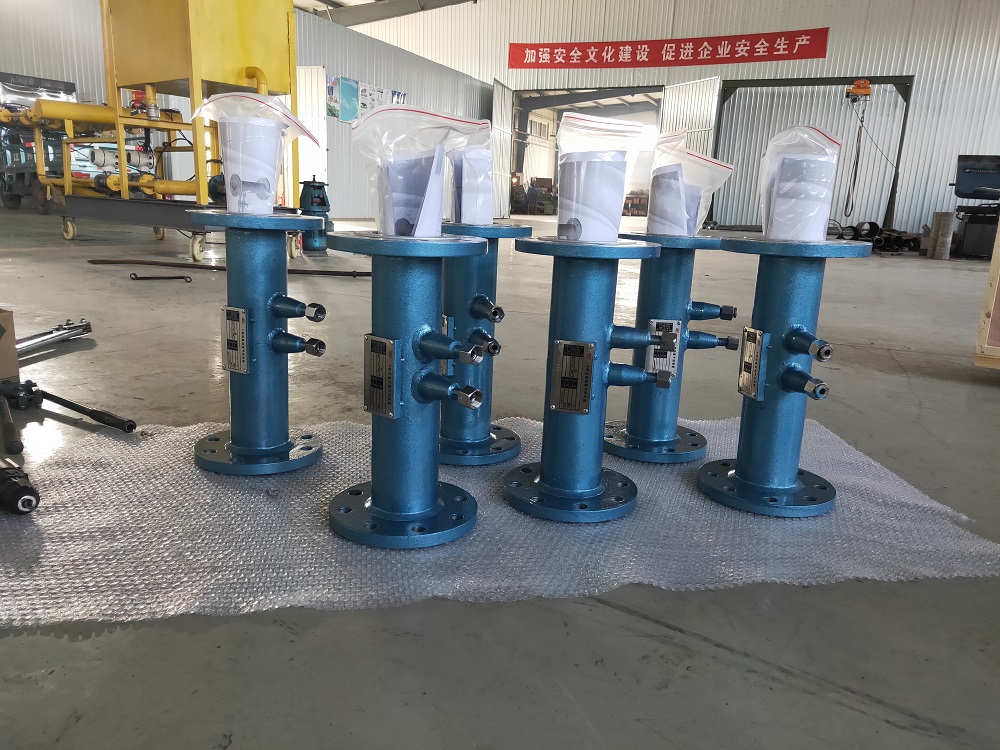

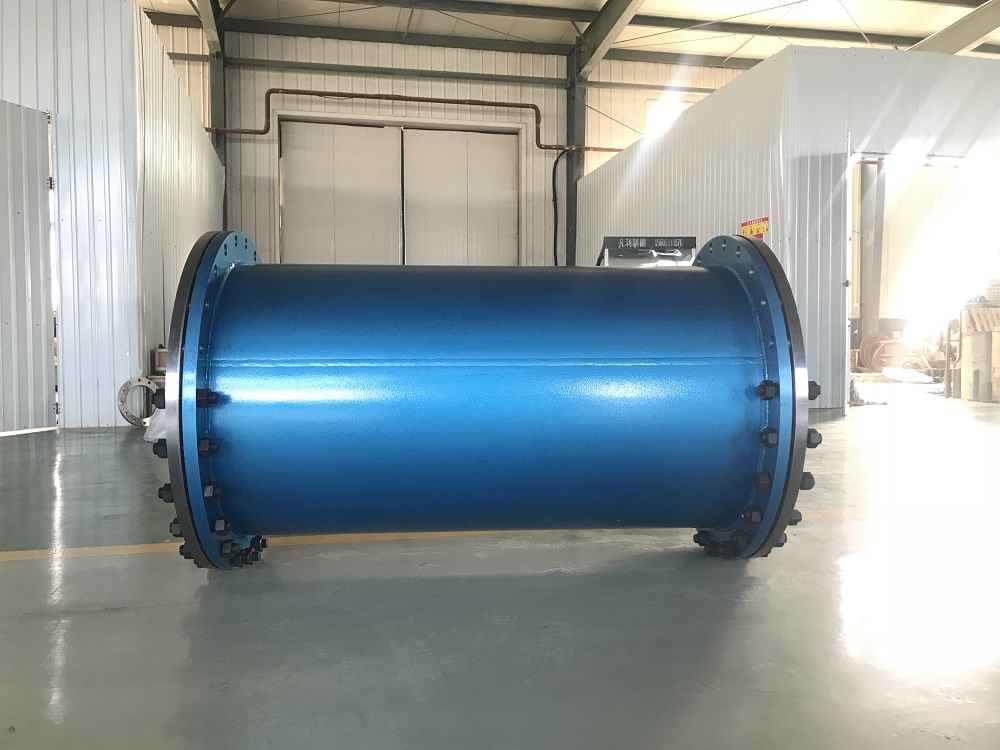

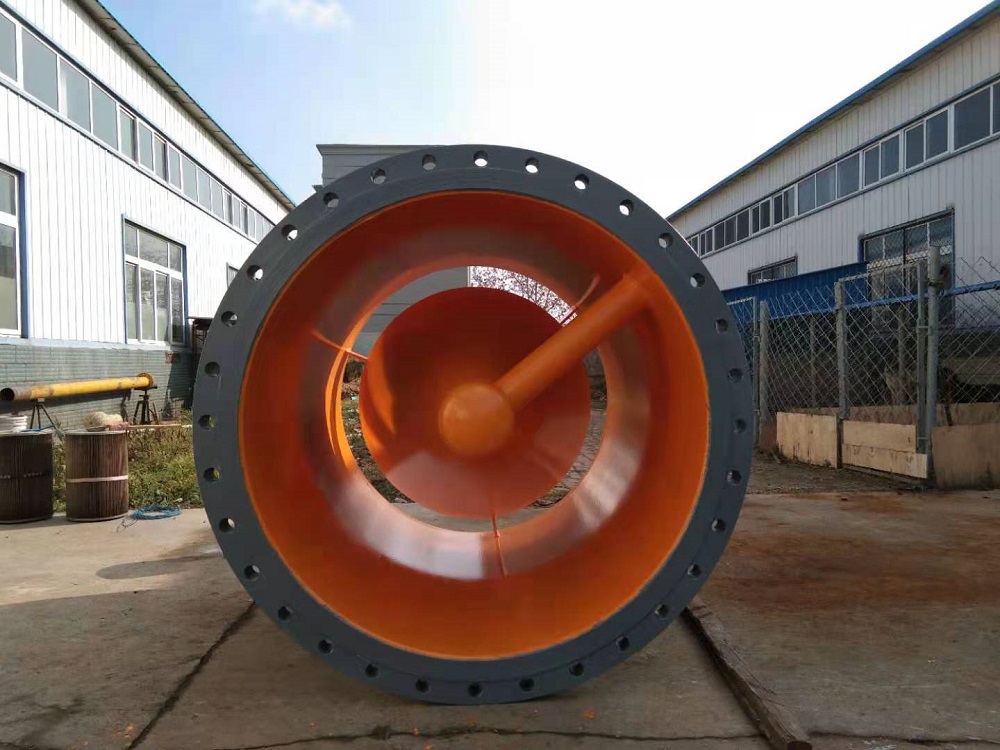

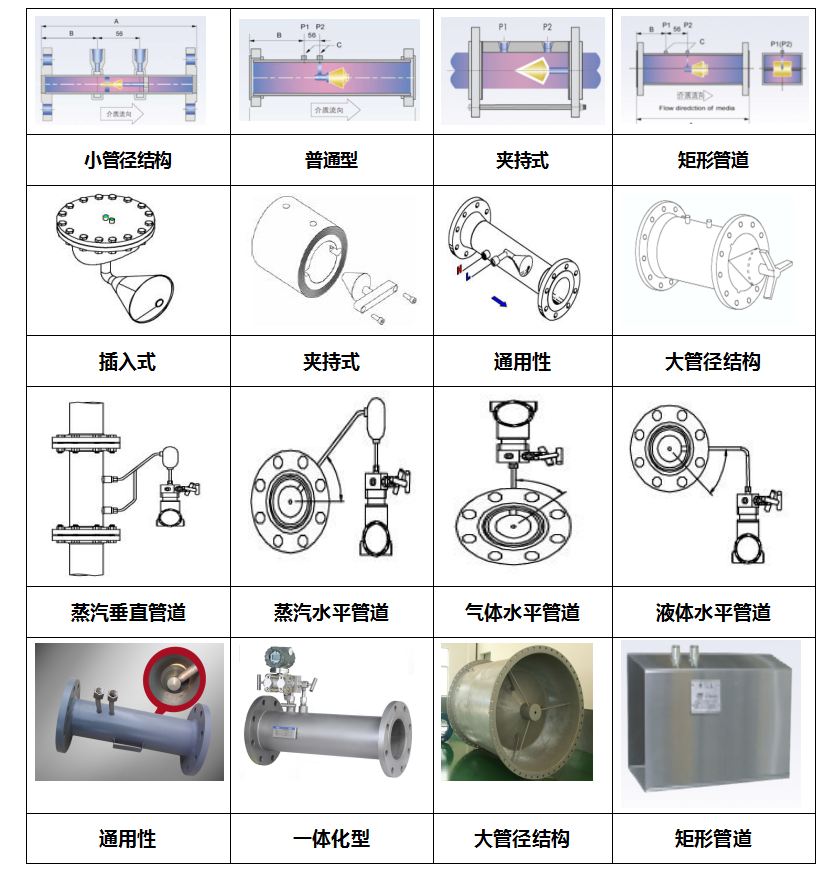

V锥流量计按其结构分为：夹持式、通用型、大管径结构、小管径结构等结构具体形式见下表：
