产品简介

本机是一款通用型工业智能仪表，可直接超声波换能器或工业通用(4-20mA，0-20mA，1-5V，0-5V等)信号输入，及RS485串口输入功能(可选)。本仪表采用军工品质多层PCB板，硬件结构紧密，布局合理。本产品采用18键操作菜单，支持隔离4-20mA输出，支持HART通讯，内置GPRS、GPS、4G等无线数据传输，机身内置50万条存储，支持USB存储导出、还可根据客户需求添加模块实现其它功能。仪表功能强大，集成明渠流量积算仪功能，可作为明渠流量计使用。

产品特点

(1)超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。

(2)探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。

(3)明渠流量计操作简单，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。

(4)明渠流量计带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，机身内置 50 万条存储。

(5)仪表控制功能全面，四路继电器信号输出，易连接常用执行机松(电动机，报警器等)。

(6)根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品。

(7)中文显示界面，18键按键操作。更加通俗易懂的菜单选项，更加快捷的实现人机交流。

(8)内置远程通信模块，可订制各种通信协议(订购时定制)。

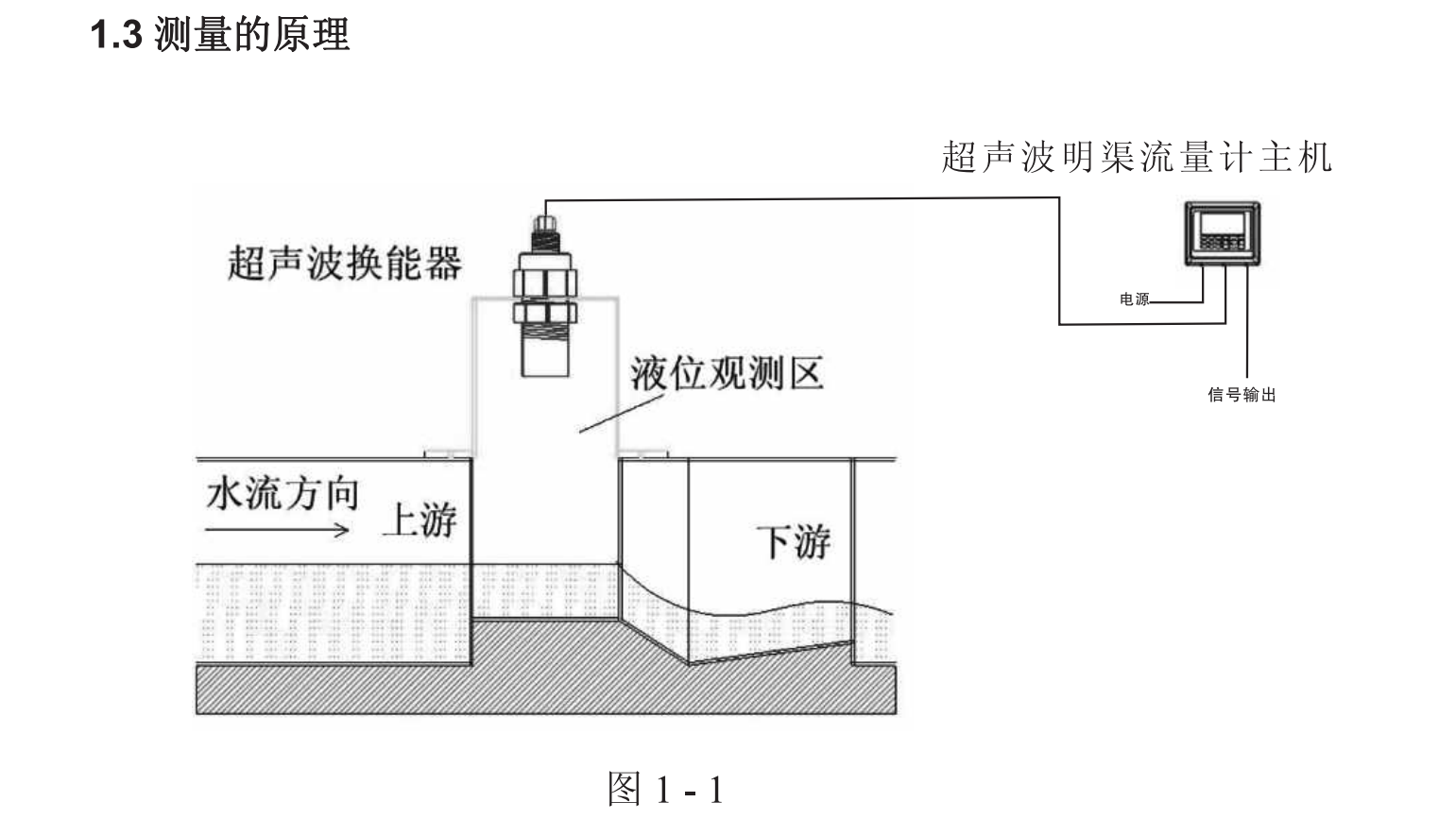

超声波明渠流量计，是利用超声波的发射、反射的特性测量流过量水堰槽流体的液位配合量水堰槽。通过液位一流量的数学转换模型，把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液位越底流量越小。其工作原理如图1-1所示:

由于明渠检测是配和相应的量水槽做明渠检测，因为明渠的类型有很多种，所以液位一流量转换的数学模型也不相同，最常用的量水槽(明渠)有巴歇尔槽、矩形堰、三角堰 等。具体应用，请查阅第三章明渠流量计的应用。

技术参数

(1)累计流量范围:0~9999999(满8位清零，同时累计次数加1，流量单位根据设定)

(2)瞬时流量范围:10L/s~100m3/s(由量水堰槽的种类、规格确定)(3)流量精度:5%

(4)超声波探头(液位计性)能指标:

盲区:0.06--2m(应传感器不同而不同)

测距量程:1、2、5、8、10、12、15、20、25、30、35、40m量程标配为2m(可选高精度小盲区型或更大量程型)

ABS材质、IP65防护等级、10米屏蔽线缆(可定制任意长度)(5)主机性能指标:

中文3吋LCD18 位键盘操作

IP65 防护等级M16*1.5电气接口

(6)AC85-380V或DC11~24V供电功耗5W

(7)信号输入(订购时选择):

超声波探头、RS485串口(8)信号输出:

一路或两路4-20mA(标配一路4-20mA)，四路继电器，RS485

通信、HART通讯(订货时选购)

(9)传感器安装接口:标准485接口(24V供电)x2(10)工作环境:常温、常压

(11)数据浏览:快速查看时、日、月、年流量记录

(12)选项功能:支持U盘数据导出、支持无线传输(订货时选购)

二、仪表的结构和使用

产品结构

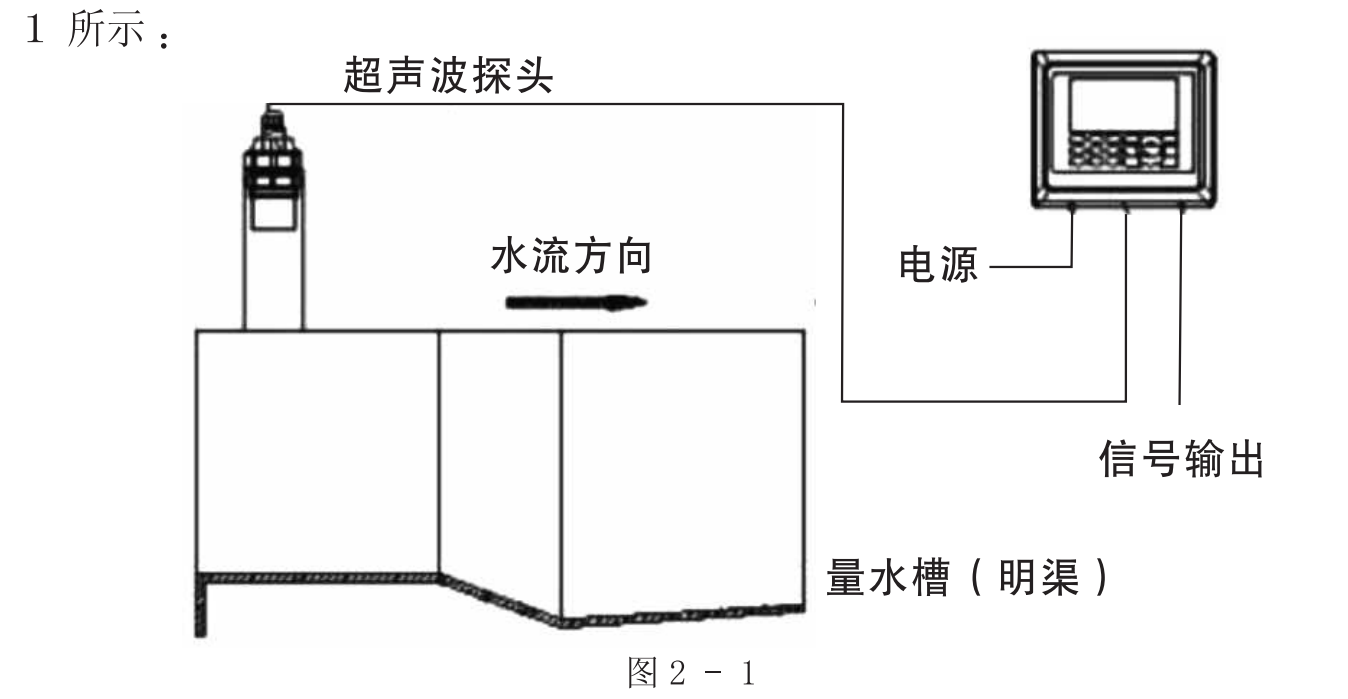

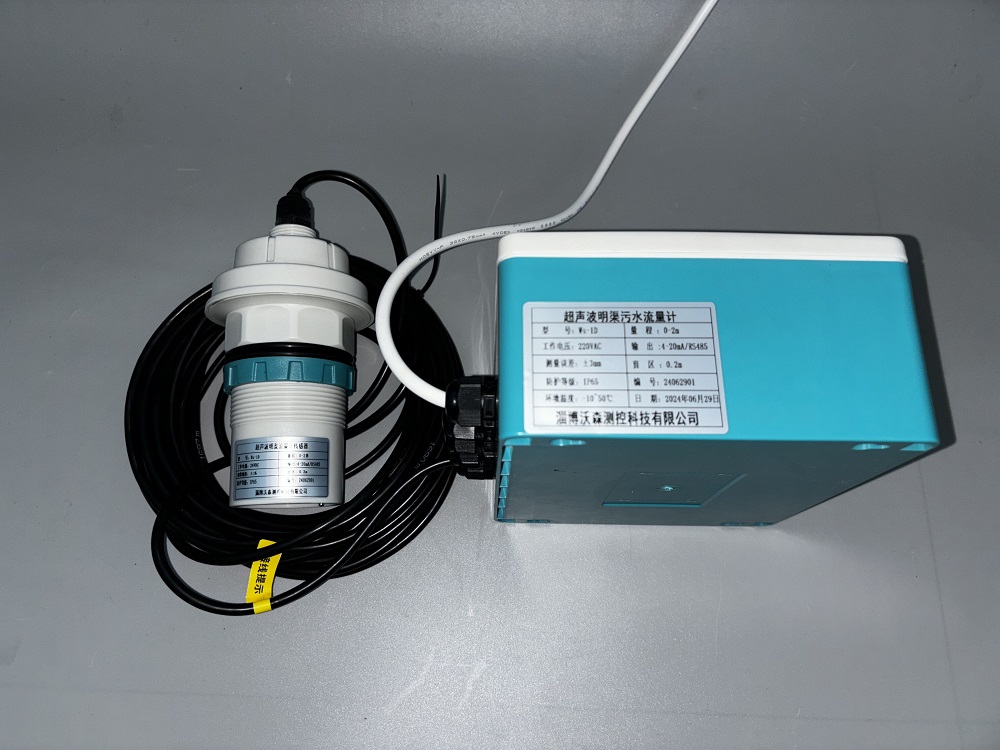

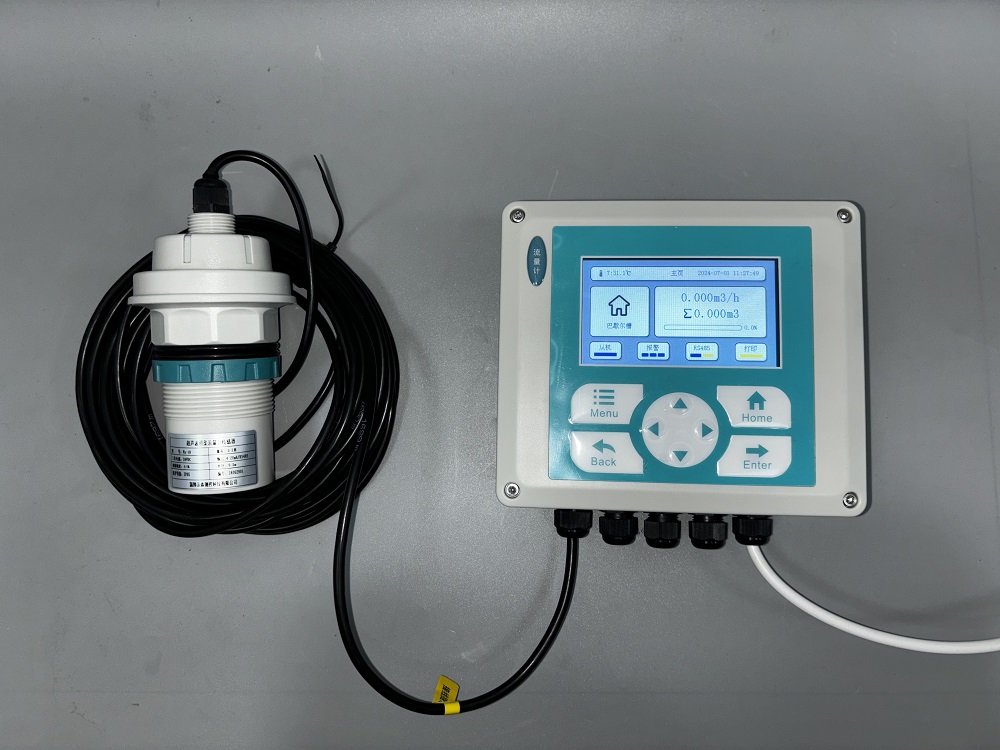

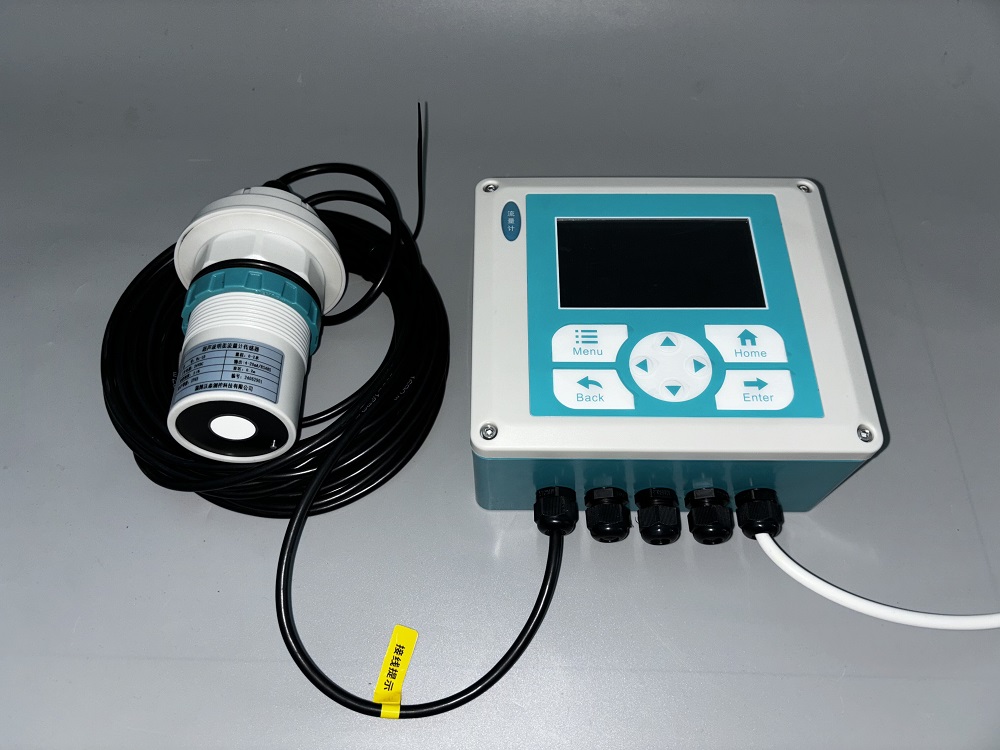

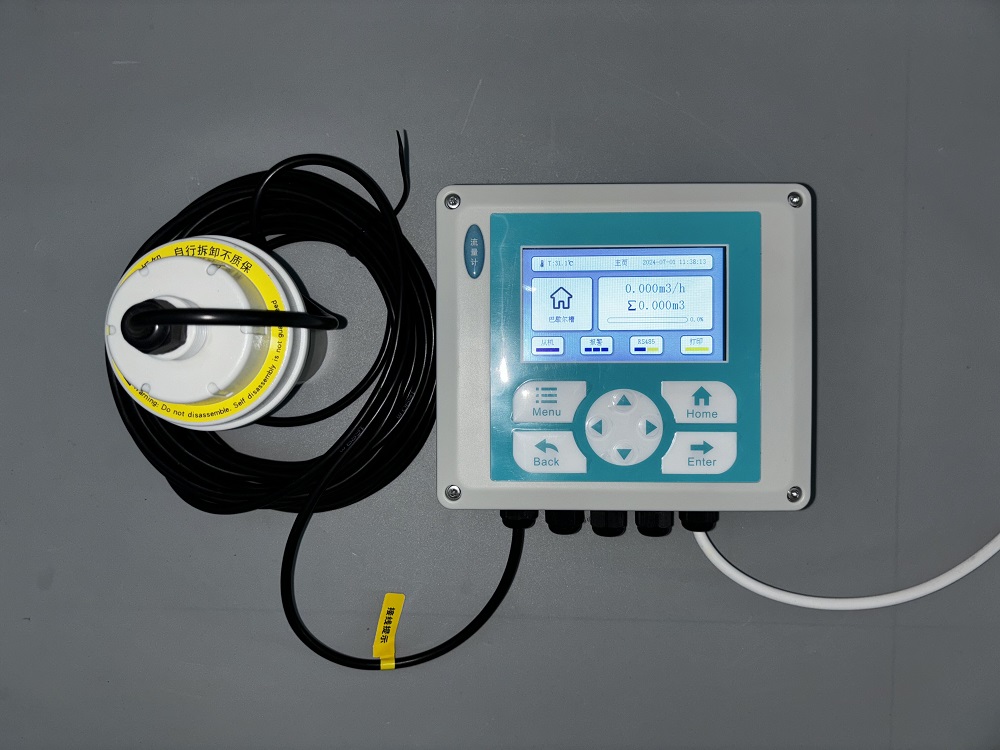

本超声波明渠流量计由主机和超声波探头组成，并配合各种类型的量水槽(订货时根据工况选配)使用。安装简单、操作方便。其组成结构如图 2-1所示:

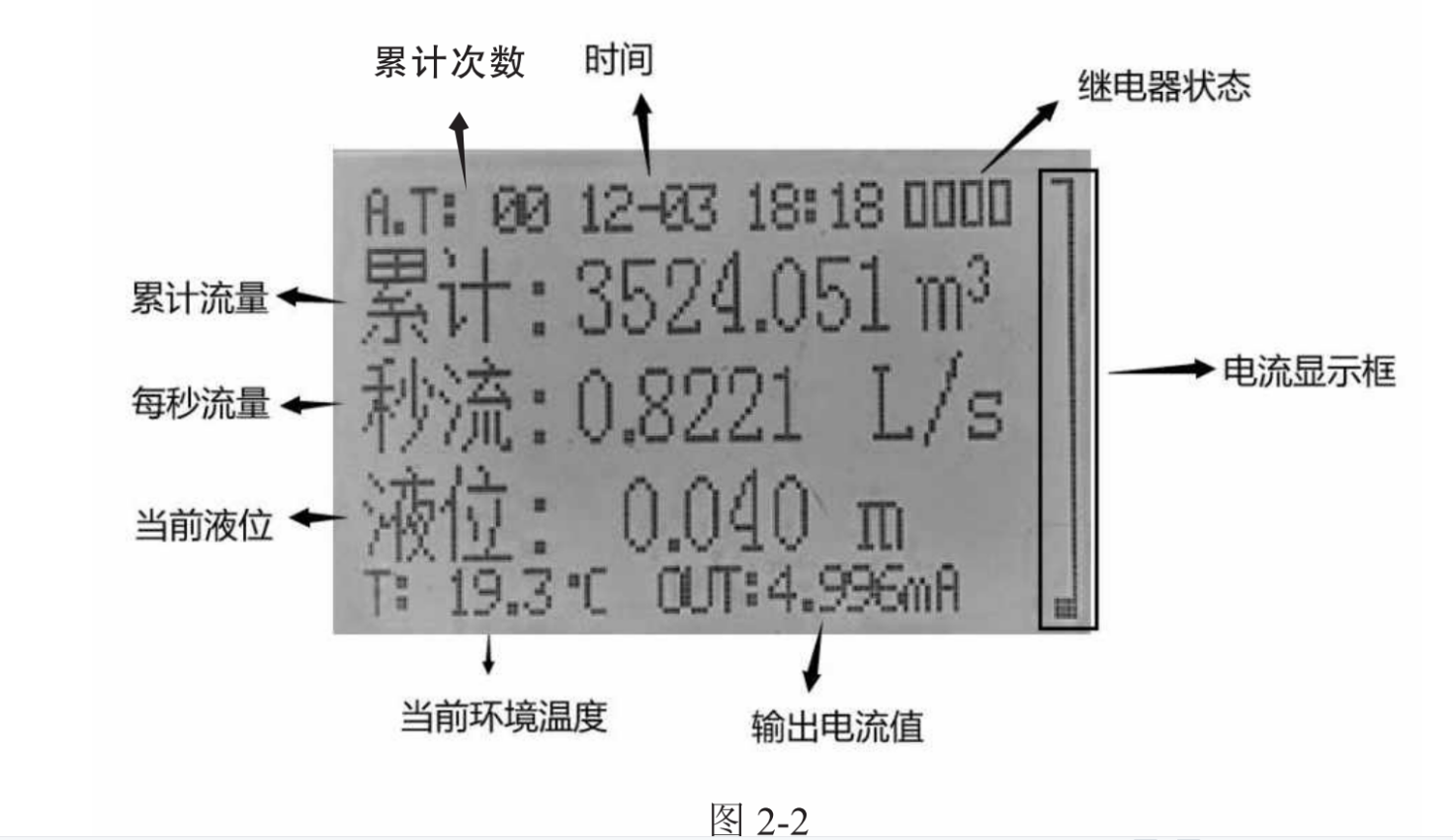

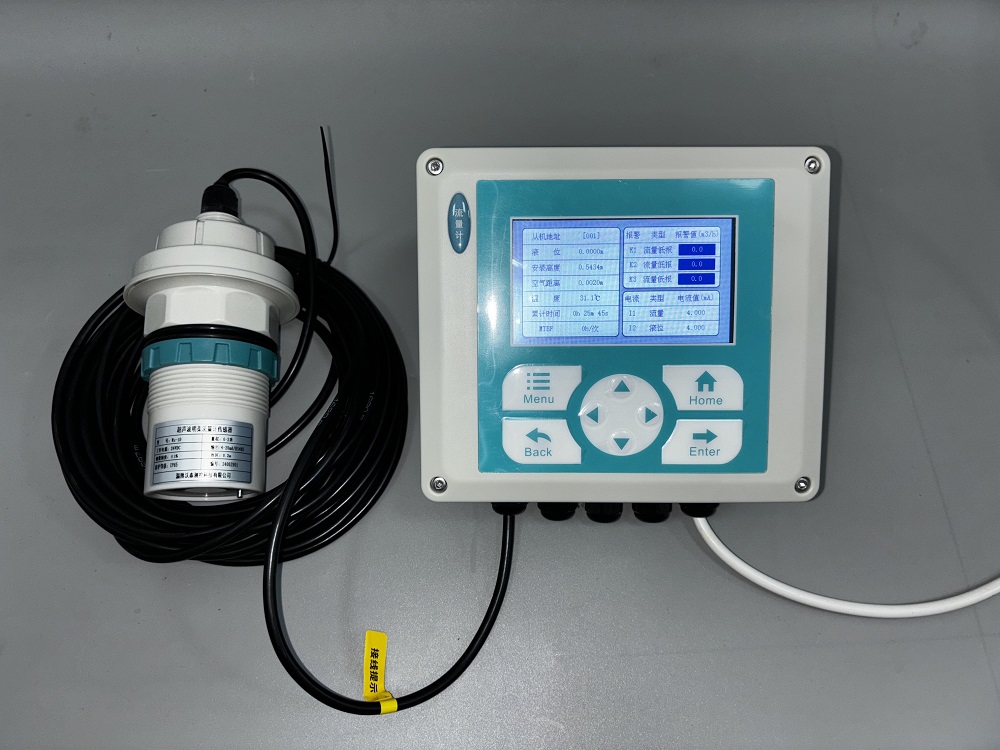

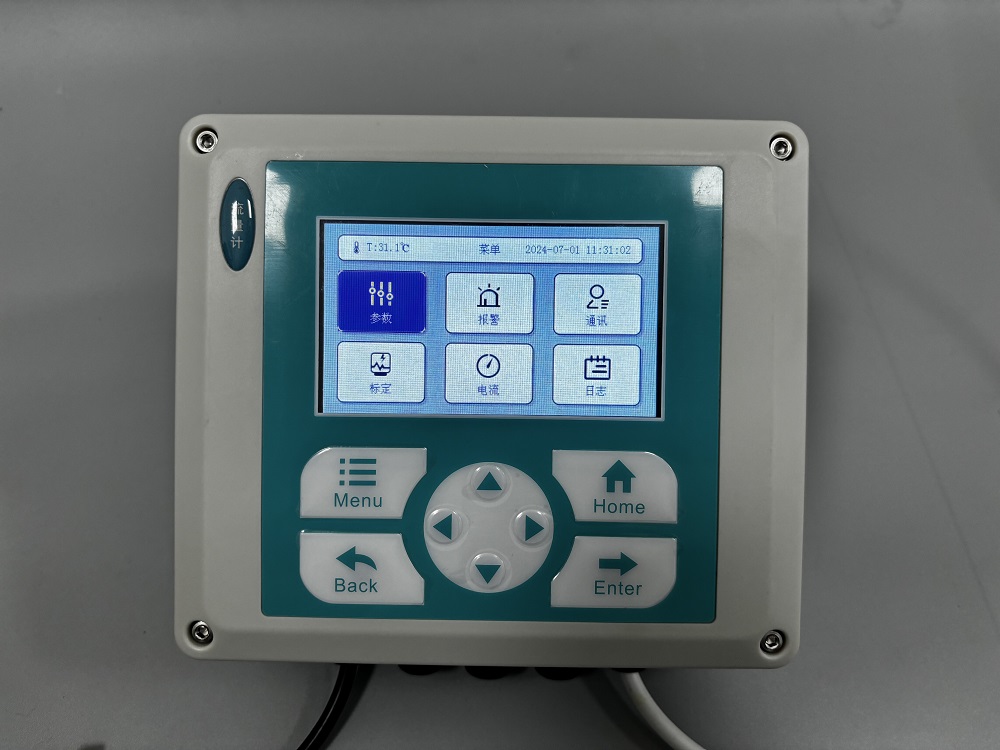

主机:显示时间、继电器状态、累计流量、每秒瞬时流量、液位、当前环境温度、输出信号等相关信息。显示界面如图 2-2 所示:

超声波探头:安装与量水槽上游，用于检测量水槽内液体的深度。

量水槽(明渠):有巴歇尔、矩形堰、三角堰等多种类型，目的是将流量转换成液位。

基本设置

仪表完成安装后，只需设置好安装高度，选择标准槽型及其相应的几何参数，仪表即可正常运行。

1、安装高度的设置

安装高度，根据量水槽的类型不同，其安装高度的测量也不相同，以下给出几种标准量水槽的安装高度的确认方法:

巴歇尔槽:安装高度为超声波换能器(探头)端面到量水槽内底部的垂直距离，单位为米。

矩形堰:安装高度为超声波换能器(探头)端面到量水槽出水口最低点的垂直距离，单位为米。

三角槽:安装高度为超声波换能器(探头)端面到量水槽出水口直角点的垂直距离，单位为米。

2、槽选择及相应几何参数的设置

根据槽型的实际类型，选择标准槽型。并根据不同槽型，设置相应的几何参数，以下为几种常用槽需要设置的几何参数:

巴歇尔槽:选择槽型为巴歇尔槽，并设置标准槽号。判断槽号的标准为巴歇尔槽喉道段的宽度，测得喉道段宽度查找表一，选择其标准槽号。

矩形堰:选择槽型为矩形堰，并设置矩形堰的渠道宽、堰扣宽、堰底高，矩形堰几何参数描述，

明渠流量计的应用

明渠流量计支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可按设定条件累积流量，例如设积算低水位=0.05，积算高水位=1既当水位大于0.5而小于1时进行流量累积。当选择标准巴歇尔槽时，会自动载入对应槽型的有效水头范围。"本机流量计算参考《JJG(水利)004-2015明渠堰槽流量计》相关标准。

选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。流量小干40L/s时，一般应选择直角二角堰。大干40L/S一般应选择使用巴歇尔槽。流量大于40L/s，渠道内水位落差又较大，可以选择矩形堰。

条件允许，最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验标定出来的，而且对上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽视一些使用条件，带来附加误差。

量水堰槽可以用玻璃钢制做。三角堰和矩形堰的堰口是关键尺寸，加工要准确。朝向进水一侧表面要平滑。巴歇尔槽内尺寸要准，内表面要平滑。喉道部分是关键尺寸，要更准确。
