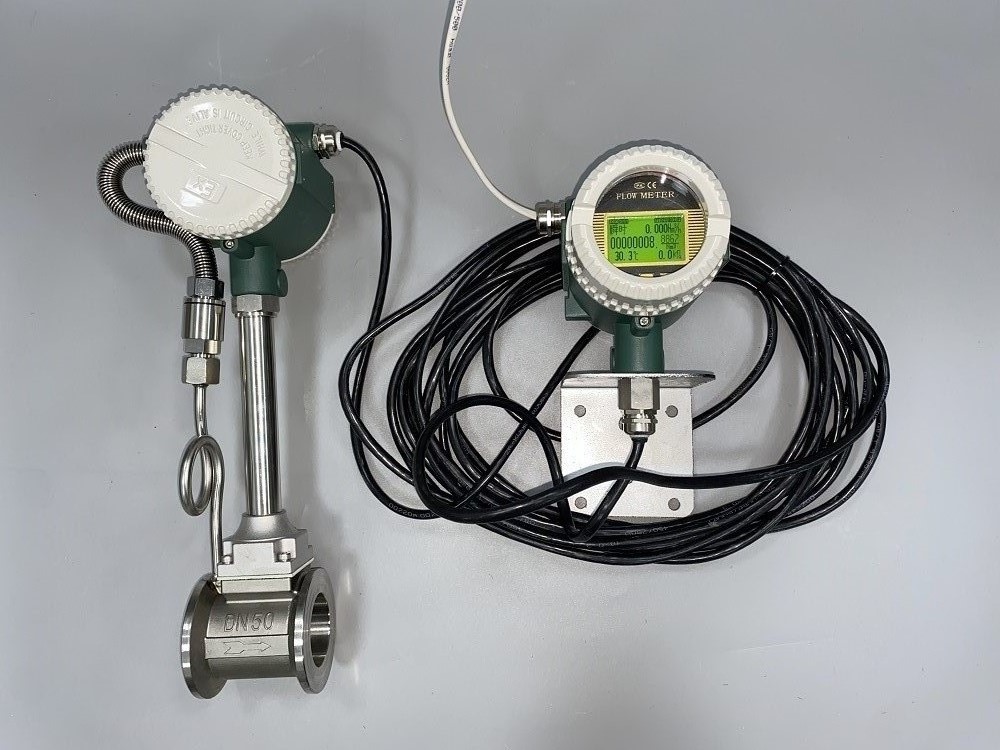

产品概述
LUGB型涡街流量计是速度式流量计的一种,基于卡门(Karman)旋涡原理研究设计的,主要用于工业管道中介质流体的流量测量,如:气体、蒸汽或液体等多种介质的流量控制和计量。

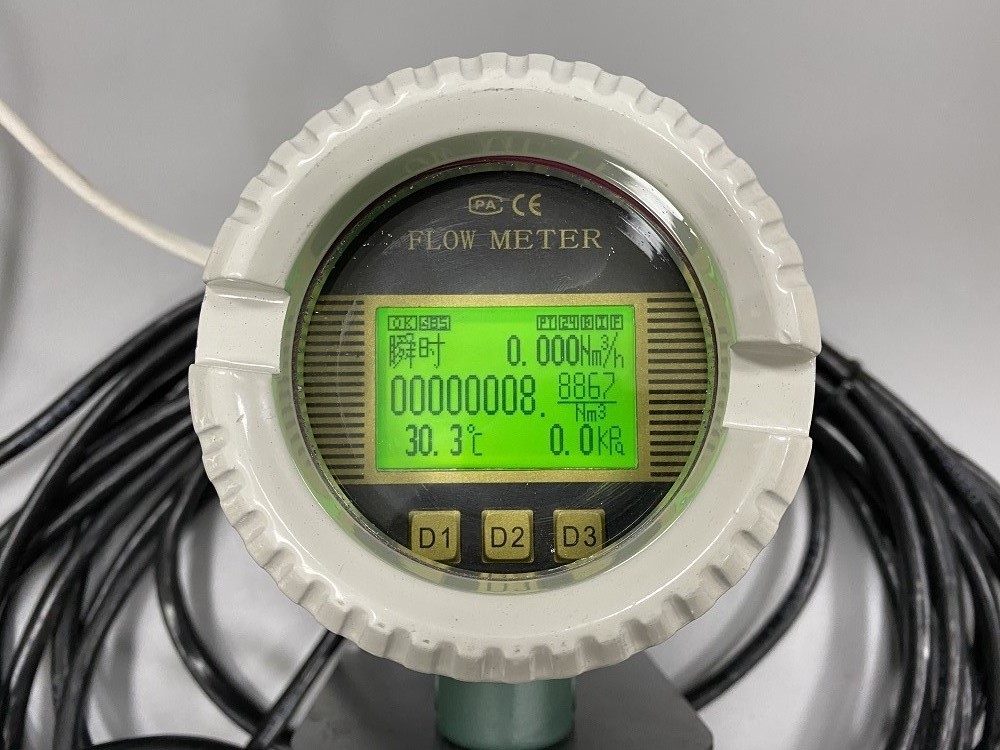

LUGB型涡街流量计根据选型不同可以实现以下功能:测量工业管道介质流体的温度、压力、瞬时流量和累计流量等参数,并具有脉冲输出、4-20mA模拟信号输出、RS485通讯(Modbus RTU协议)、Hart协议、物联网GPRS等功能。
涡街流量计广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、笨类等)的计量
和控制。
产品特点
1、产品主体无可动部件,可靠性高,长期稳定,结构简单便于维护;
2、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定。

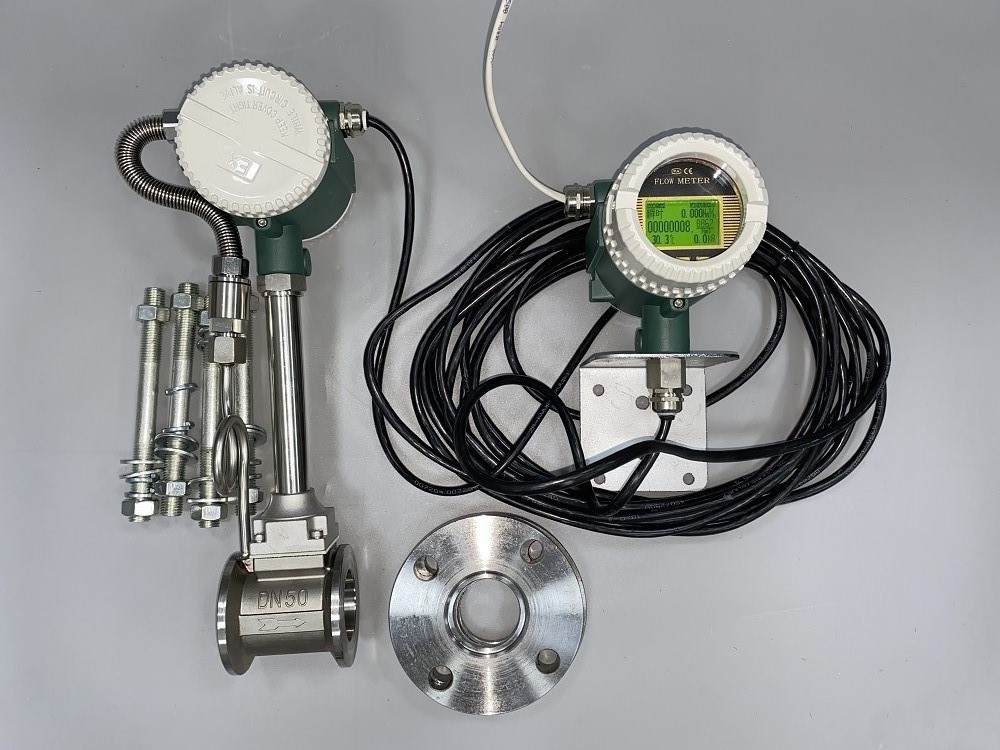

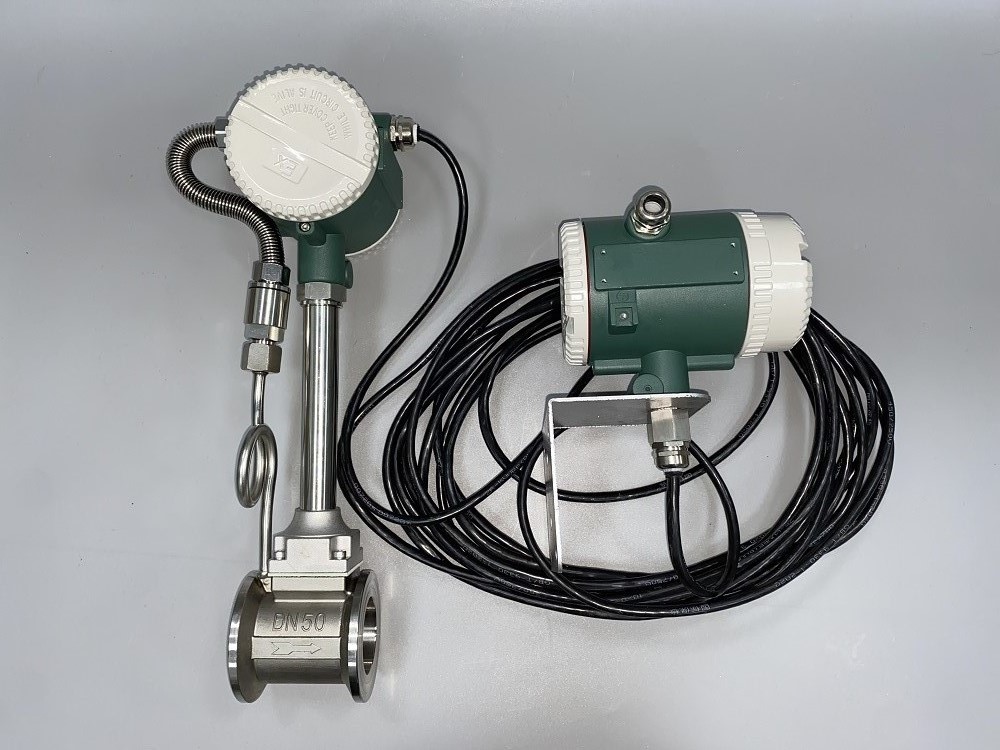

3、结构形式多样、有管道式、插入式流量传感器等多种形式;
4、精确度较高,常规液体的测量精度为±1.0%;气体的测量精度为±1.5%;
5、压损小(约为孔板流量计的1/4-1/2),属于节能类流量仪表;

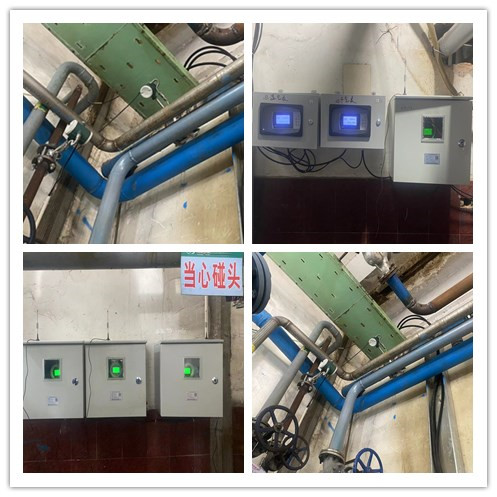

6、安装方式灵活,根据现场工艺管道不同,可水平、垂直或不同角度倾斜安装;
7、电路采取多种保护模式,抗浪涌,适应能力强;
8、高精度的探头,采用压电晶片旋涡传感器,信号稳定。316L不锈钢传感器外壳具有很强的抗腐蚀性和较好的晶间抗腐蚀性能。对碱溶液和大部分有机酸和无机酸亦具有良好的耐腐蚀能力。
9、长寿命锂电池:配备3.6V高聚能锂电池,具有高储存能量密度,使用寿命长达1年以上。
10、测量范围宽,量程比可达1:10-20。
11、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体工况体积流量时无需补偿,调换配件后一般无需重新标定仪表
基本参数

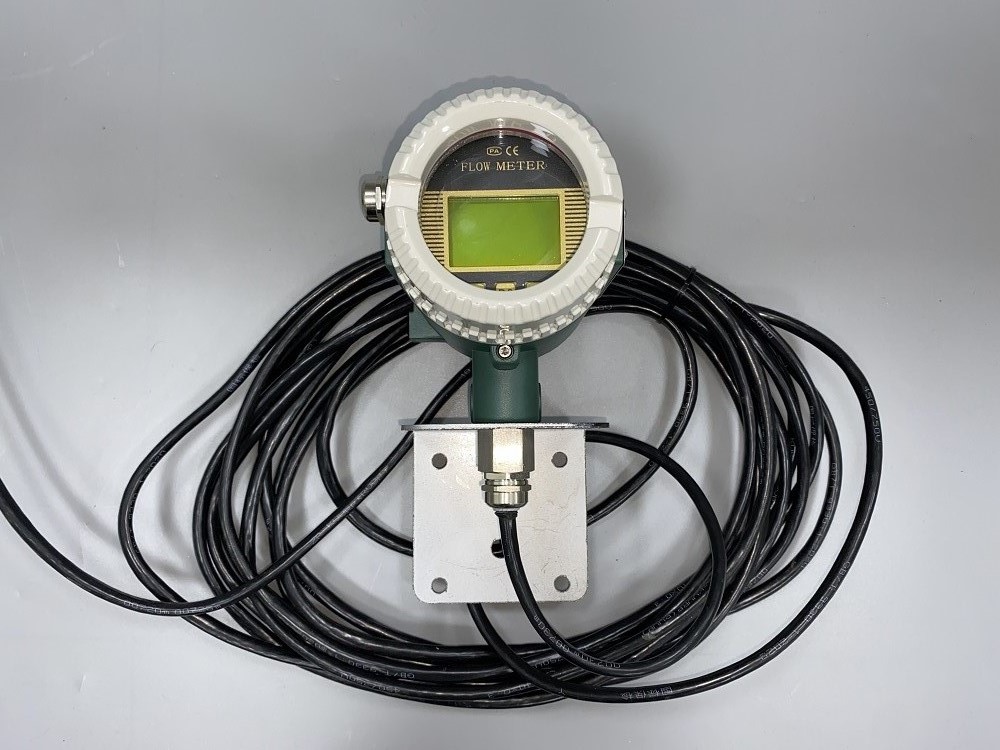

执行标准 | 《JB/T9249-2015涡街流量计行业标准》 |
公称通径(mm) | 15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货) |
使用条件 | 介质温度:常温型:-45~100℃,中温型:-45~250℃,高温型:-45~330℃; 环境温度:-20℃~55℃,相对湿度:5%~90%,大气压力:86~106kPa |
材 质 | 表体:304(其它材料协议供货) 积算仪外壳:压铸铝 |
精 确 度 | ±1%R,±1.5%R;插入式:±2.5%R, |
范 围 度 | 1:6~1:25 |
供电电压 | 传感器:DC +24V;变送器:DC +24V;电池供电型:3.6V电池 |
输出信号 | 脉冲输出;4~20mA电流、控制信号、RS485(modbus- RTU协议)、Hart协议,物联网GPRS等 |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆等级 | Ex iaⅡ CT6或ExdIICT6Gb |
防护等级 | IP65 |
电气接口 | 内螺纹M20*1.5或其他 |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤500Ω; RS485/HART≤1200m. |
测量范围
不同口径仪表测量流量范围会有所不同,仪表选择过程中一定要按照流量使用范围来选择仪表,最忌讳的是按照管道粗细选择仪表。根据管道选择仪表最大的弊端是:很容易由于流量不足导致测量误差。
涡街流量计的流量范围判定是以工况流量为依据,因此仪表选用中将流量转化为工况流量然后对比流量范围表,尽可能使常用流量在仪表测量的中间范围。
参比条件
1、气体:常温常压空气,t=20℃,P=0.1MPa(绝压),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2、液体:常温水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。
参比条件下涡街流量传感器工况流量参考范围表
仪表口径 (mm) | 液体 | 气体 | ||
测量范围(m3/h) | 输出频率范围(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
15 | 0.3~5 | 35~450 | 4~20 | 352~1761 |
20 | 0.6~10 | 29~380 | 6~30 | 250~1273 |
25 | 1.2~16 | 25~320
| 8~50 | 160~1100 |
32 | 1.8~20 | 18~200 | 10~150 20 | 97~1180 |
40 | 2~40 | 10~190 | 20~200 | 130~1040 |
50 | 3~60 | 8~150 | 35~350 | 87~952 |
65 | 4~85 | 6~120 | 45~450 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
(300) | 100~1500 | 5.5~87
| 1560~15600 | 85~880 |
(400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
(500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(800) | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
(1000) | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
>(1000) | 协议 | 协议 |
注:表中(300)~(1000)口径为插入式
工况流量是指仪表测量出当前通过管道介质的体积,是在工作状态下的介质,例如气体是可以被压缩的,在管道内存在压力时,气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。
标况流量是指介质在标准大气压力下和0°(或20°)标准下的体积,当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。
涡街流量计测量得出的是工况体积,只有做温压补偿后才可以得出标况体积,一般用于贸易计量时,气体采用标况为主,蒸汽通常采用质量计量。
