一、提问

科氏力质量流量计测量管内“挂壁”对流量计测量有何影响？

二、解答

科氏力质量流量计常常用来测量高黏度流体，例如作原油、重油等交接计量。甚至有文献报道用来测量沥青、石墨糊流量，也工作得很好。

然而科氏力质量流量计用来测量高黏度流体时，由于流体黏度高，容易在测量管内壁上粘结，出现“挂壁”现象，这一层覆盖物会增加测量管的质量，对测量管的振动频率产生影响，导致密度测量误差。当仪表为间歇使用时，这一问题更为严重。

浙江某科氏力质量流量计制造厂曾处理过一次故障。该公司的一台科氏力流量计用来测量己内酰胺和己二胺液体流量，冬季因伴热保温不善，导致局部结晶，仪表零点漂移，经用蒸汽吹扫，因挂壁物清理得不彻底，零点仍不好。经过二次吹扫，零点趋好。

中石化某分公司用科氏力质量流量计测量50％浓度液体烧碱，因伴热保温不善，引起测量管内壁结晶，以致流量零位升高。经用蒸汽吹扫后，恢复正常。

通过监测密度测量的趋势，有可能诊断出测量管内严重的“挂壁”情况。

处理“挂壁”问题的方法是定期吹扫管线和良好的伴热保温。所以有的设计中，仪表配管图上就预先留好蒸汽吹扫口。

三、建议

对于有可能会结晶和挂壁的流体，在选用科氏力质量流量计时，建议选用直管型结构仪表，以利日后维护。

四、讨论

挂壁和结晶引起科氏力质量流量计零点漂移的作用原理是，测量管内壁附着了一层固体物质后，使其产生额外的应力。这种应力是在仪表运行过程中生成的。而在仪表安装过程中更易产生应力。

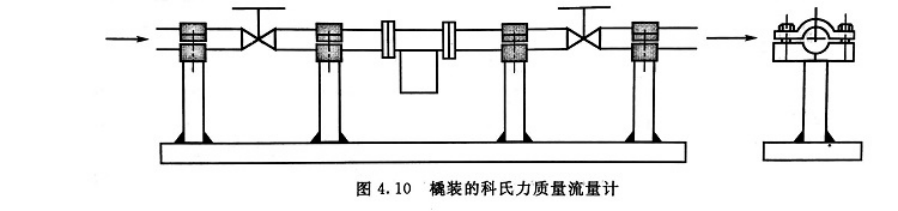

  为了最大程度减小（完全消除极难做到）由于仪表安装引起的应力，人们设计了一种橇装的方法，就是将科氏力流量计和上下游切断阀集成在一个牢固的底盘上，流量计在与其靠得很近的两个支架上呈自由状态而不受应力的作用，如图4.10所示。然后再将底盘用底脚螺钉固定在地坪上。这样将流量计、切断阀和4根支架与大地形成一个整体，既消除了应力，又隔断了机泵振动对流量计的干扰。

这样安装的流量计，在安装完毕后一般要通入被测介质，然后用手持终端测试其安装系数St和零点漂移量，如果各个环节操作均到位，零点漂移量既小又稳定，St值也可达到小的数值。
