一、提问

流量计为什么一般都要装在控制阀之前?

二、分析

在流体控制工程中，流量计和阀门是最常用的设备之一。流量计和阀门经常串联安装在同一根管道上，两者之间的距离有长有短。设计人员经常要处理的一个问题，是流量计在前还是控制阀在前。

(1)实例:电磁流量计安装在阀后

河南某燃料酒精厂有一路酒精发酵液要送至真空蒸馏塔蒸馏，为了控制进塔流量，安装了电磁流量计和控制阀，如图2.19所示。

该系统运行一段时间后发现两个问题:一是电磁流量计示值偏高，而且信号噪声大;二是电磁流量计内衬鼓泡，部分脱落。分析其原因，是控制阀在控制流量时，难免有时开度较小，甚至全关，所以电磁流量计测量管内有时出现负压。负压的出现，使流经测量管的发酵液内溶解的气体释放出来。这些发酵液中溶解的气体，在发酵过程中已达到饱和程度，但因在控制阀之前，是处于受压状态，不会释放出来，而流到控制阀之后，压力突然降低，进入负压状态，因而气体释放出来。这些气体以小气泡的形式夹杂在液体中，对电磁流量计测量结果造成两个影响:

①因为气泡占有相应的体积，所以流量示值偏高;

②因为气泡通过测量管时，部分覆盖电极，所以流量显示噪声增大。

电磁流量计测量管内出现负压，还会对测量管内衬产生破坏作用。因为普通电磁流量计的内衬承受不起负压，尤其是通径较大的测量管。

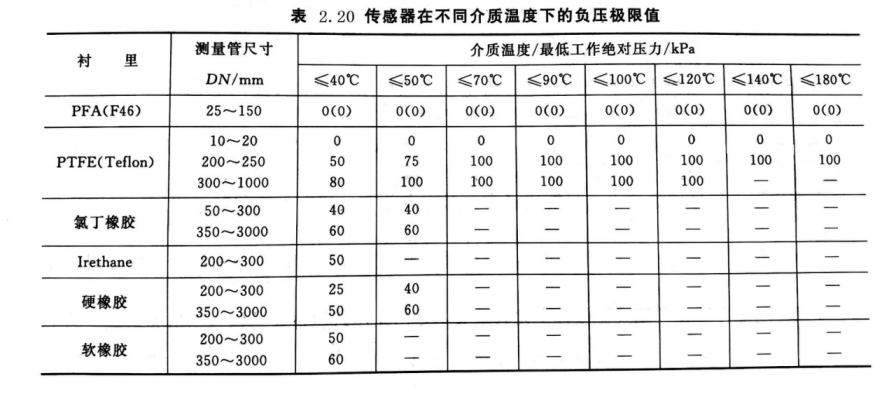

表2.20列出电磁流量传感器在不同介质温度条件下的负压极限值。这个实例表明，由于控制阀节流，使流体状态发生很大变化，变成不利于测量、不利于仪表本身的状态。

(2)关于直管段长度的考虑

另外，从直管段要求来看，也是流量计在前、控制阀在后合理。图2.21所示是涡街流量计在两种不同的设计方案时对直管段长度的要求。如果流量计为孔板流量计，情况也与图2.21 相似。

这一点在现场直管长度较紧张的情况下尤为重要。

  上面讨论的是一般情况下的考虑。当然，事情也不能绝对化，如果出于某种目的，将控制阀布置在前面也不是不可以。
