一、提问

孔板前直管段内壁粗糙度不符合要求时，对孔板流出系数的影响有多大。

二、解答

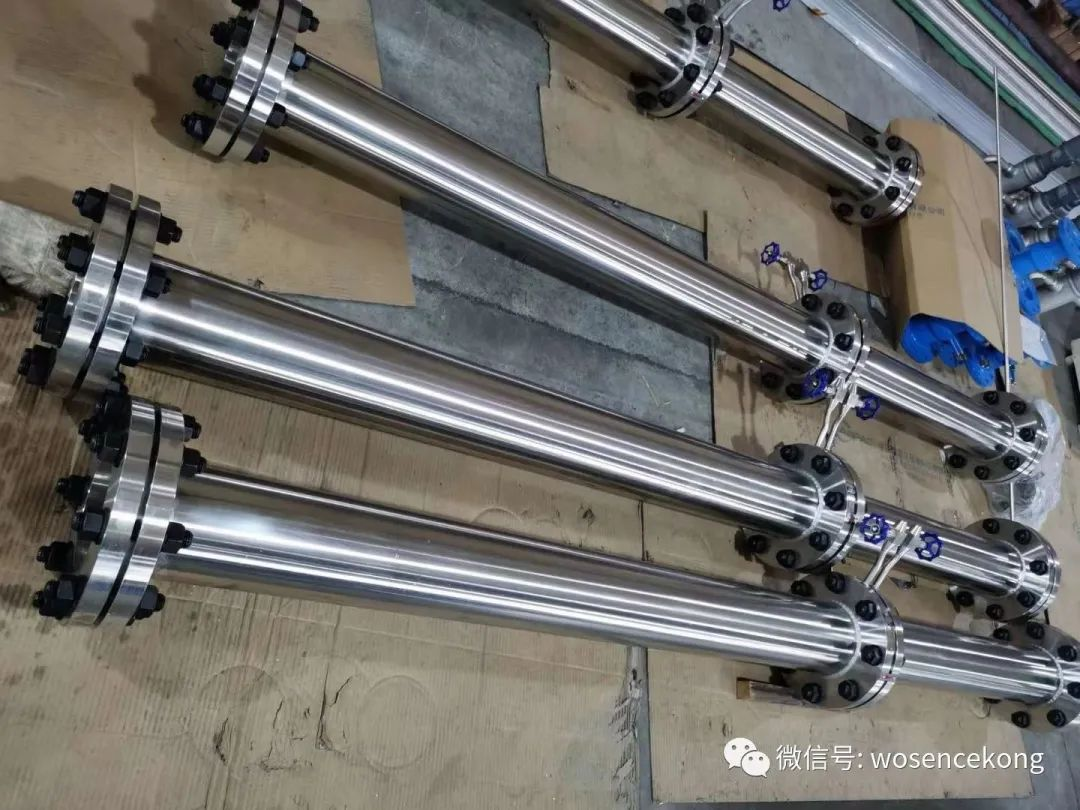

按照GB/T2624标准，标准孔板和喷嘴都应自带直管段，而且直管段内壁的粗糙度也应符合国标要求。但有些用于过程控制的差压装置往往省去直管段，这时由此引入的误差可用图2.50估算。

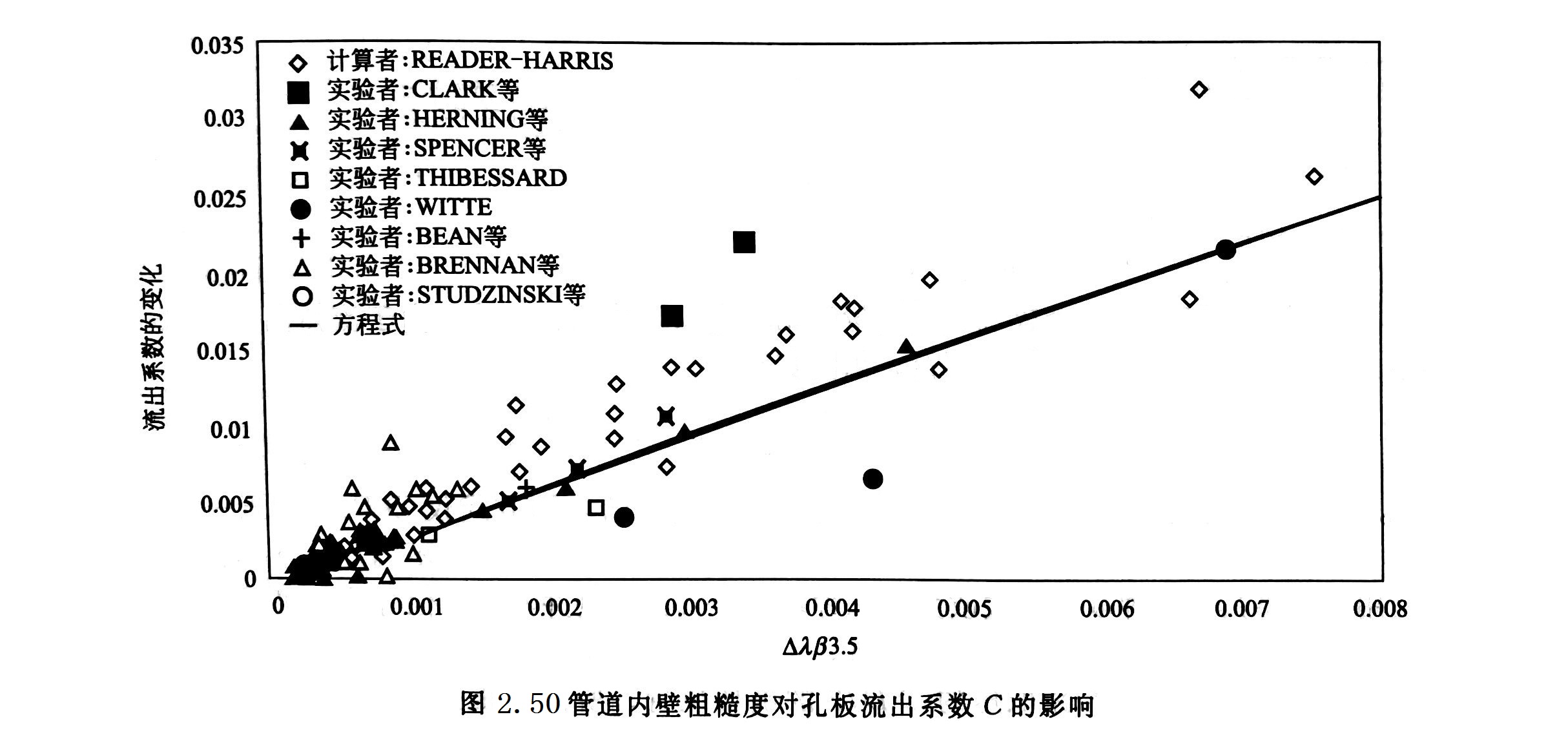

在图2.50中，横坐标是相对粗糙度与β作用的等效系数，粗糙度越大，流出系数C的增量ΔC越大，流量示值越偏低。

管道内壁越粗糙流量显示越低的原因，是粗糙的管道内壁加大了管壁对流体的摩擦力，导致近管壁处的流速比整个流通截面的平均流速低得更多，从而使得用管壁取压方式得到的差压减小。

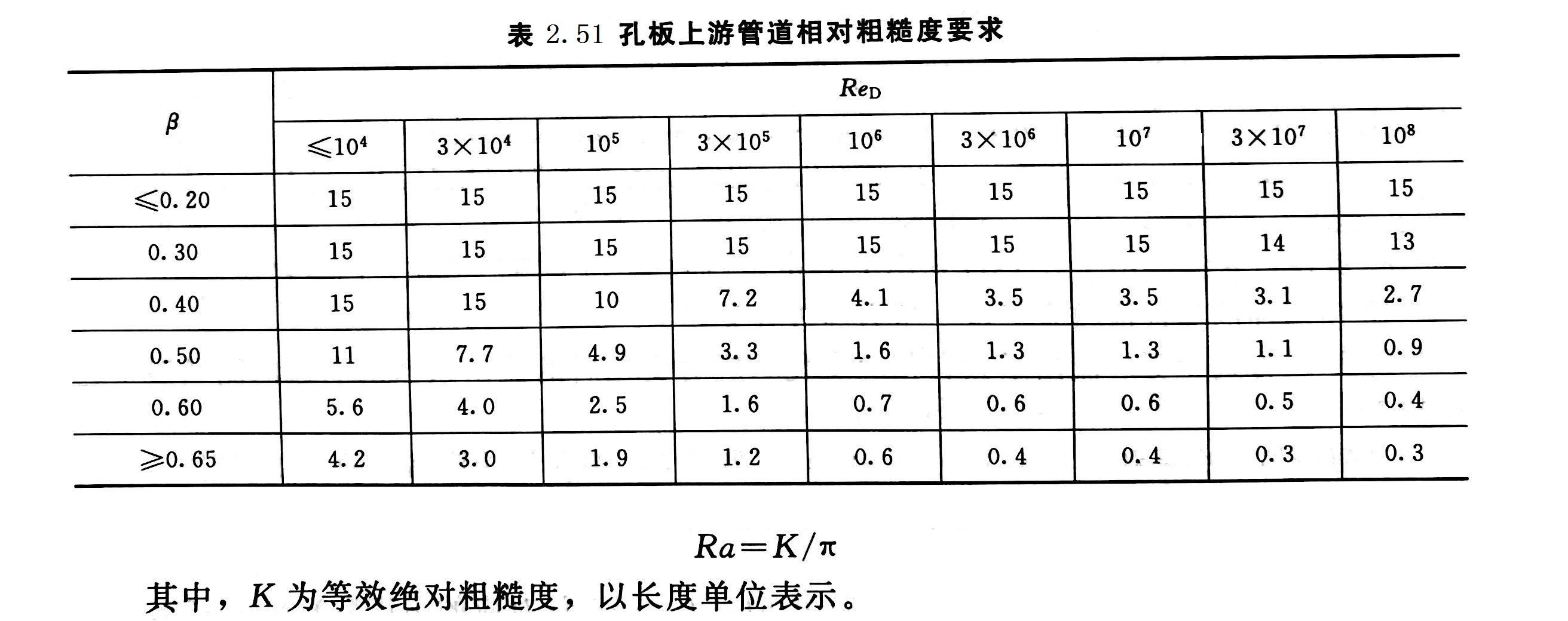

表2.51列出了孔板上游管道相对粗糙度的上限值，单位是10⁴Ra/D，其中，Ra为偏离被测轮廓平均线的算术平均偏差。

从该表可见，在雷诺数ReD不变时，直径比β越大，粗糙度要求越高。在相同的β条件下，ReD越大，粗糙度要求越高。

三、讨论

孔板是差压式流量计中被研究的历史最长、积累的资料最丰富的一种流量计。图2.50和表2.51所列的数据就是这种研究的重要成果。国际上很多著名的实验室为此付出了大量艰苦的劳动。

图中所列的数据仅仅表明对孔板做过这方面的研究，而不表明仅仅孔板有此影响。有的人吹嘘说某种新型差压装置不像孔板那样受雷诺数影响，不受管道内壁粗糙度影响，那是不确切的。所有管壁取压的差压装置都要受到雷诺数和管壁粗糙度的影响。从这种差压装置每台表的标定数据就可看到，流量大时，流量系数小;流量小时，流量系数大，这就是因为受雷诺数的影响。
