一、存在问题

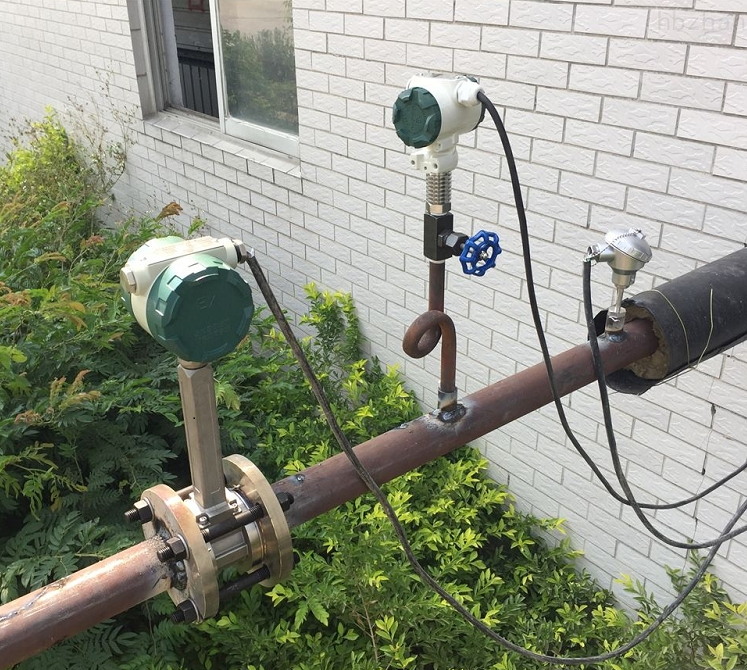

三通管处的压力表指针有抖动，涡街流量计示值偏高，如何处理?

二、分析

(1)起因

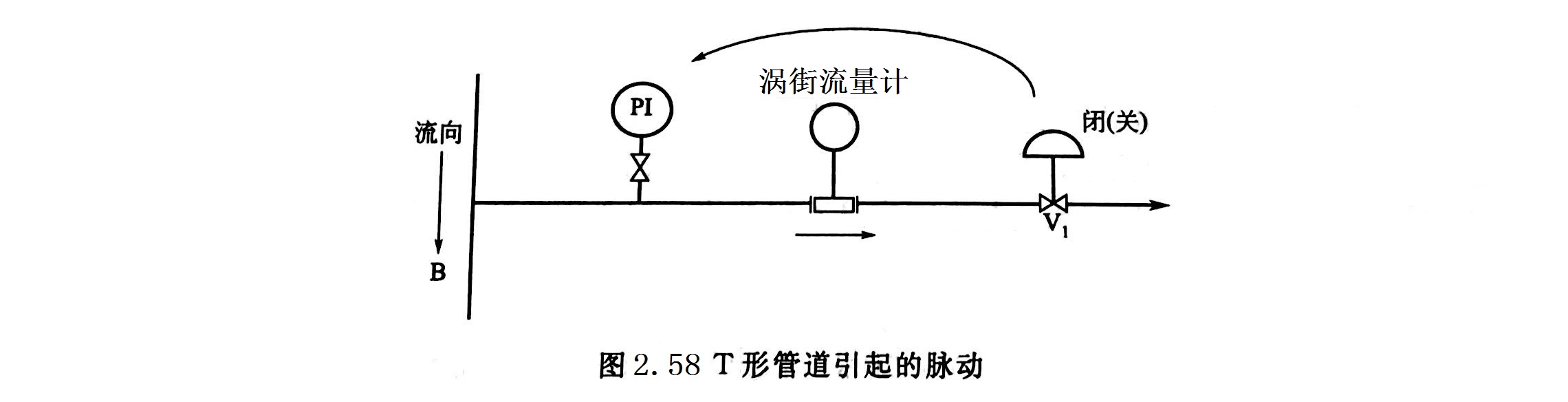

厂区内的蒸汽总管、压缩空气总管、氮气总管等铺设在管架上，某个车间或部门需要，则通过三通取用。按照设计规范，流量计要放在控制阀之前，于是就出现如图2.58所示的系统。

在图2.58所示的系统中，往往发现压力表指针有左右抖动，与之串联的涡街流量计示值也有明显的偏高。这是因为流体在总管内高速流动，经过三通管时产生旋涡，因为旋涡消耗能量，使三通管内静压降低，一个旋涡就使压力表示值往负方向抖动一次，从而出现压力表指针抖动现象。

(2)压力脉动引起涡街流量计示值偏高

压力表指针抖动的实质是管道内流体的压力脉动。由于有脉动存在，即使仪表下游的阀门关闭，流量计仍会因压力脉动而出现“无中生有”现象。

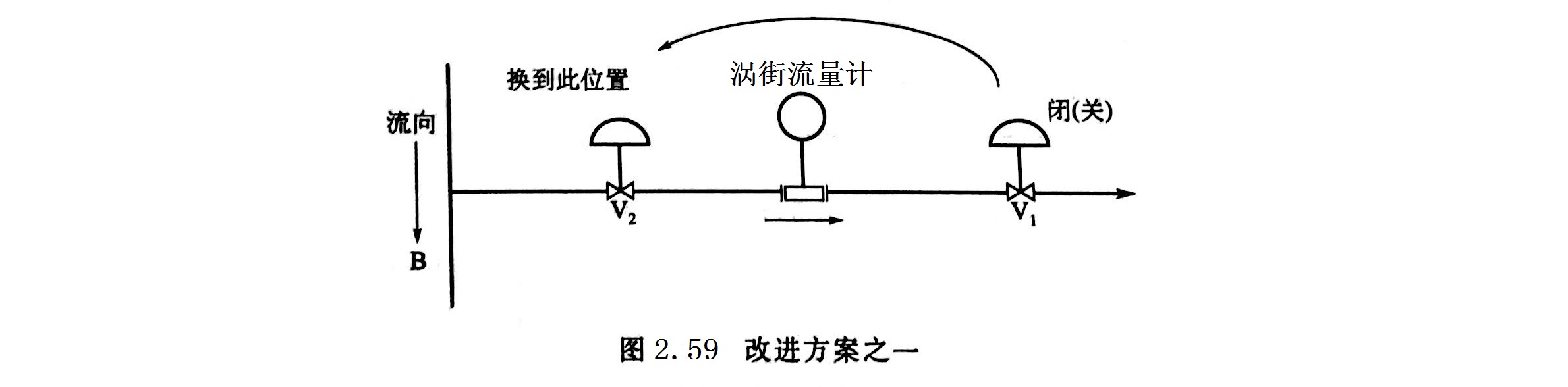

解决这一问题的方法，建议如果流量计停用，不是关闭流量计后面的阀门，而是关闭流量计前面的阀门。如果能做到这一点当然很好，但实际效果并不佳，因为图2.59中的阀门 V2大多装在管架上，很少有人爬到管架上去操作此阀，而是操作设在车间内的阀门V1。这样压力脉动引起流量示值偏高的问题仍未真正解决。

（3）新的方案

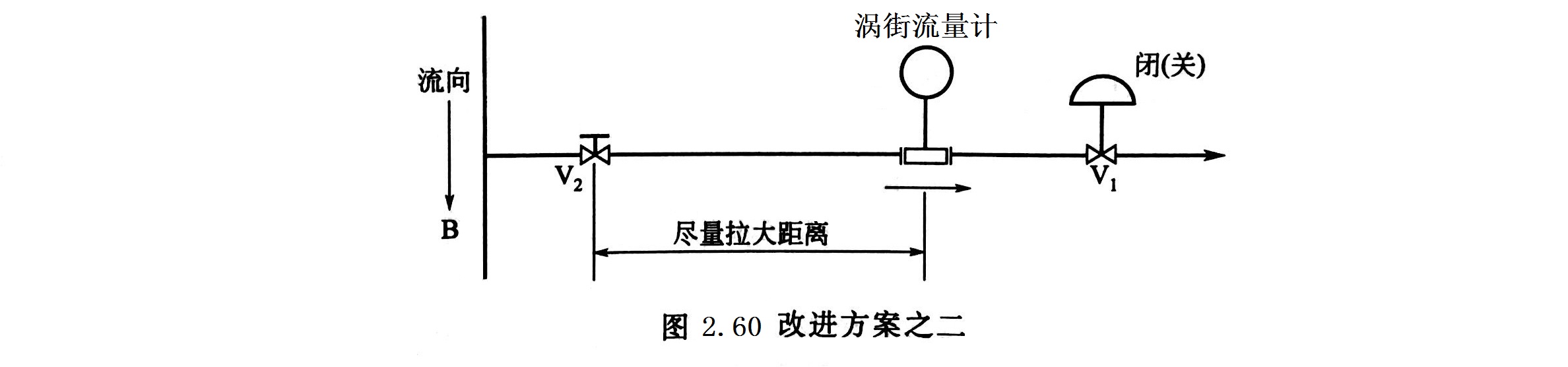

将涡街流量计移到支管下游离脉动源尽可能远的地方，能使脉动大大衰减（如图2.60），从而使流量计免受压力脉动的伤害。

流体的振动会因在介质中传播距离的加长，振动幅值得到衰减，而且振动频率越高，衰减越快。

   所以，增大距离是一个简单易行、成本低廉的好办法。
