一、存在问题

某热电公司与两个用户之间为流量计量问题发生纠纷。

该公司分别经DN100管道和DN250管道向两个用户供过热蒸汽。供方在两根管的上游各装有我公司一套孔板流量计，作为收费计量手段，需方在下游安装了涡街流量计，作为监督计量手段。前后两套仪表均经当地计量机构检定合格。仪表运行两年以来，总是上游仪表计得多，下游仪表计得少，下游仪表计量总量只有上游仪表的80%左右。两台表之间距离只有几十米。

由于需方只肯按下游表计量结果付费，从而发生纠纷。

供方提出，需方说他下游的涡街流量计准确，上游的孔板流量计不准，要搞清楚究竟哪个准确。

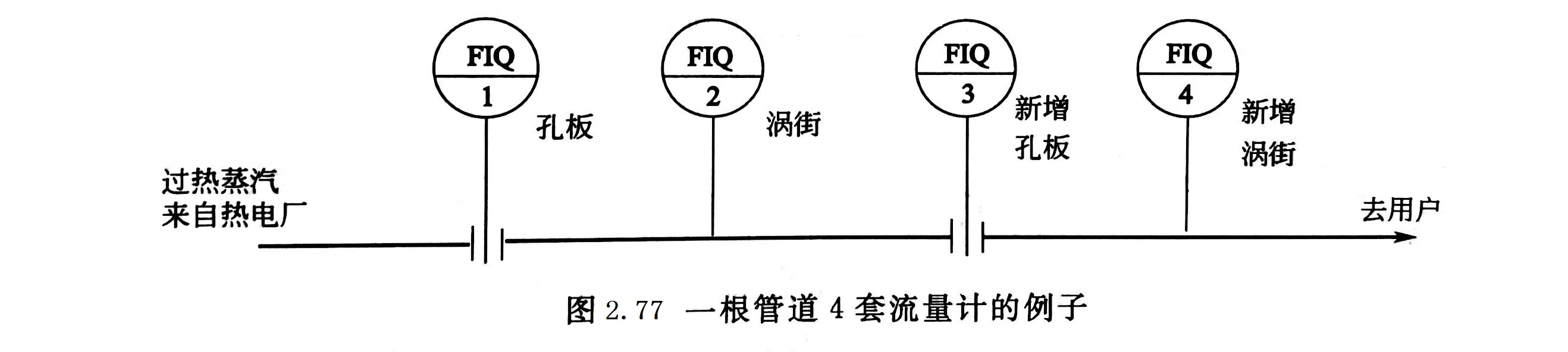

其次，在同一根管道上另外装一套孔板流量计和一套涡街流量计，如图2.77所示，要证明究竟是孔板流量计好还是涡街流量计好。此项工作所发生的费用实事求是计收。

二、分析

(1)量差原因估计

我公司技术人员根据以前所接触的此类涡街流量计的经验，初步估计上下游表计量差是由所安装的涡街流量计“漏脉冲”引发的。但在有充分的证据之前，不能做结论。

(2)对新增的(一根管道上)两套表的承诺

①新增的孔板流量计和涡街流量计各一套(两根管道各4套)。每一套表均应符合国家标准或行业标准。

②每一套表均经政府授权机构计量检定合格，其中孔板流量计经实流检定合格。

③同一根管道上新增的两套表(一套是孔板流量计，另一套是涡街流量计)，在瞬时流量不小于满量程流量20%的考核条件下，24h计量结果相互之间的量差不大于3%。

④新增的两套表与原有的两套表之间，误差多少不作承诺。

三、反馈的信息

(1)新增的两套表相互之间的计量误差

新增流量计投入运行后，从一星期的统计数据分析，每天的计量误差均小于示值的 2%。

(2)原有的孔板流量计计量结果与新增的两套表基本相符

四、 讨论

(1)关于谁是谁非问题

关于用户急于知道的谁是谁非问题，结论是明确的。原有两套表中，孔板流量计是准确的，涡街流量计偏低。

(2)关于孔板流量计和涡街流量计哪一种更好的问题

这个案例表明，蒸汽质量流量用孔板流量计测量和用涡街流量计测量，都能得到较准确的结果，都能满足国家标准要求。

(3)原有的两套流量计检定均合格但计量结果差异大

目前，涡街流量计的流量系数一般是在水流量标准装置上标定得到的。按照涡街流量计的原理，在一定的雷诺数范围内，涡街流量计的流量系数不受流体物性(密度、黏度)和组成的影响，即仪表系数仅与旋涡发生体及管道的形状和几何尺寸有关。因此，涡街流量计用水标定得到的流量系数，在仪表用来测量气体和蒸汽时使用也是对的。但是，用水标定时，流速最高也只到10m/s，而使用时，气体蒸汽的流速却大大超过10m/s。

本实例中的原有涡街流量计，用来测量蒸汽流量时出现示值严重偏低的原因，应是属于流速高时的“漏脉冲”性质。
