一、提问

涡街流量计测量管上游的垫片突入管道内对仪表示值为何有影响。

二、解答

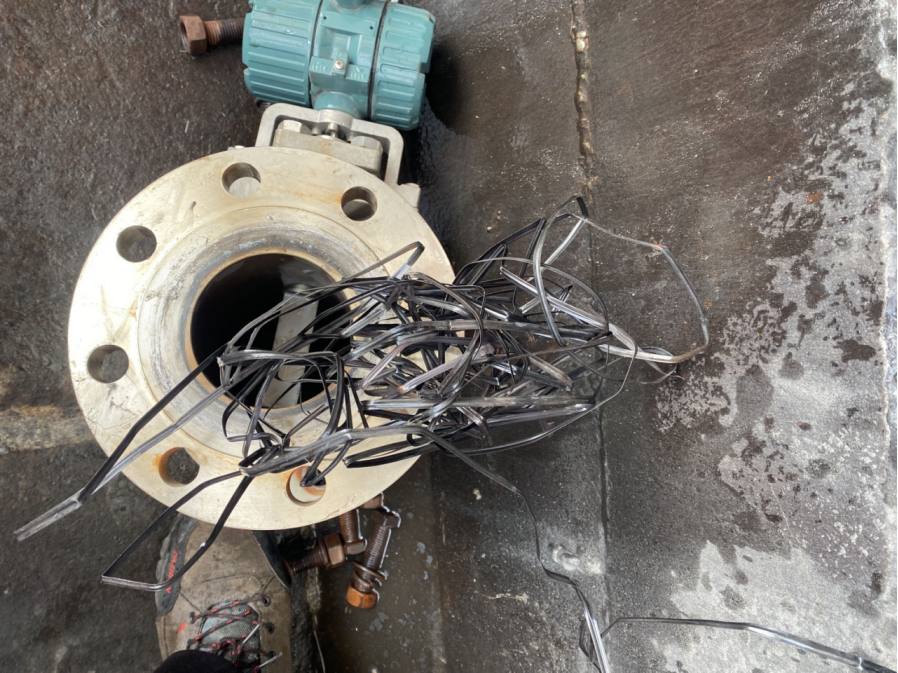

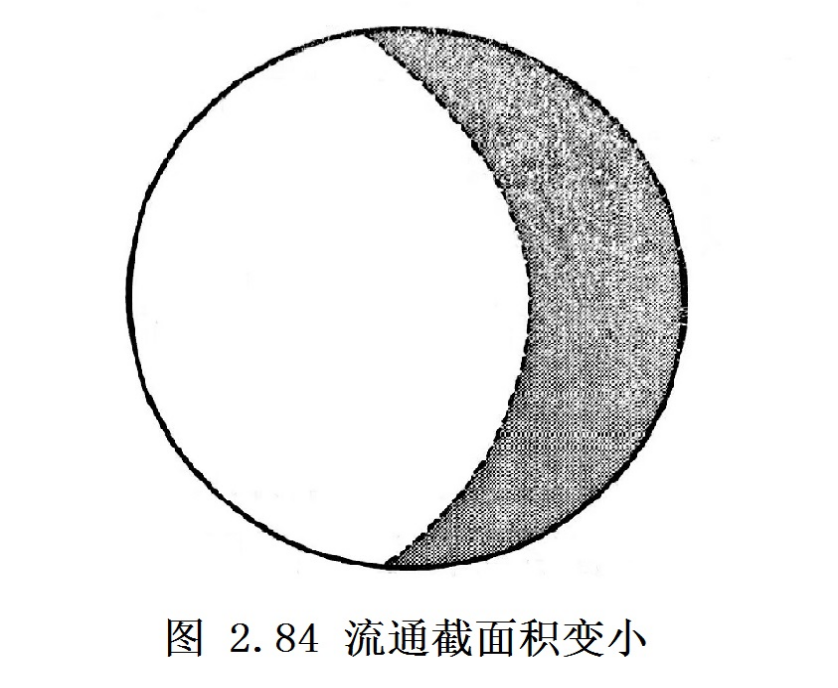

现场多次发现，涡街流量计上游的垫片突入管道内，引起流量示值偏高。原因是突入的垫片使圆形流通截面积缩小，如图2.84 所示。流体在以很高的流速流过涡街流量计测量管时，由于流体在圆形截面部分被阻挡后，流通截面缩小，流体被加速，这一被加速的流体束冲击在旋涡发生体上，产生的旋涡数相应增多，引起仪表示值偏高。另外，流体在流过突入管内的垫片时，在垫片的背流面还会产生涡流，在这种涡流足够强时，也会被仪表的检测元件感知，引起噪声和示值偏高。

解决的方法是在发现这种安装缺陷后及时纠正，重新安装。

(1)小通径流量计应特别注意

垫片突入管道内引起涡街流量计示值偏高的现象常见于小通径仪表，例如DN40通径仪表，垫片突入管道内只要有5mm，流过垫片的流体就会被加速20%以上。影响大的另一原因是发生体与垫片之间的距离太小，垫片出口的流束完全来不及膨胀就撞冲在发生体上。

相反，如果流量计通径有200mm，垫片突入管道内 5mm，流体被加速的比例要小得多。而且因为旋涡发生体与垫片之间的距离增大，垫片出口的流束在撞到发生体之前已有一定的膨胀，影响较小。

(2)普遍意义

垫片突入管道内对流量测量产生影响的例子不仅涡街流量计有，其他流量计例如电磁流量计、差压流量计等也有。杜绝这一问题的方法是提高安装质量，而且在配置垫片时就要注意，垫片的内径宜比管道内径大数毫米。
