一、用途和特点

FC6000型通用流量演算器是一种通用性较强、功能较丰富的多用途流量演算器。除常规的流体温度补偿、压力补偿、密度补偿、温度压力补偿之外，该仪表还有以下功能：

①对一般气体的压缩系数Z进行补偿；

②对天然气的超压缩系数F_pv进行补偿；

③对流量系数非线性进行补偿；

④对差压式流量计的可膨胀性系数进行补偿；

⑤对蒸汽密度进行查表并进行相应的补偿；

⑥对湿气体的干部分流量进行测量。

仪表中的海量存储器能依次存储11520组最新历史数据，有利于计量管理中查阅和电话抄表。

二、硬件结构

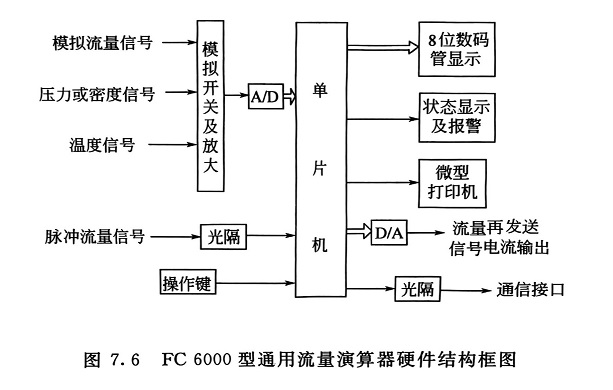

图7.6所示的硬件结构，其过程通道除了流量信号输入通道外，还有流体温度和压力输入通道。

三、信息流程

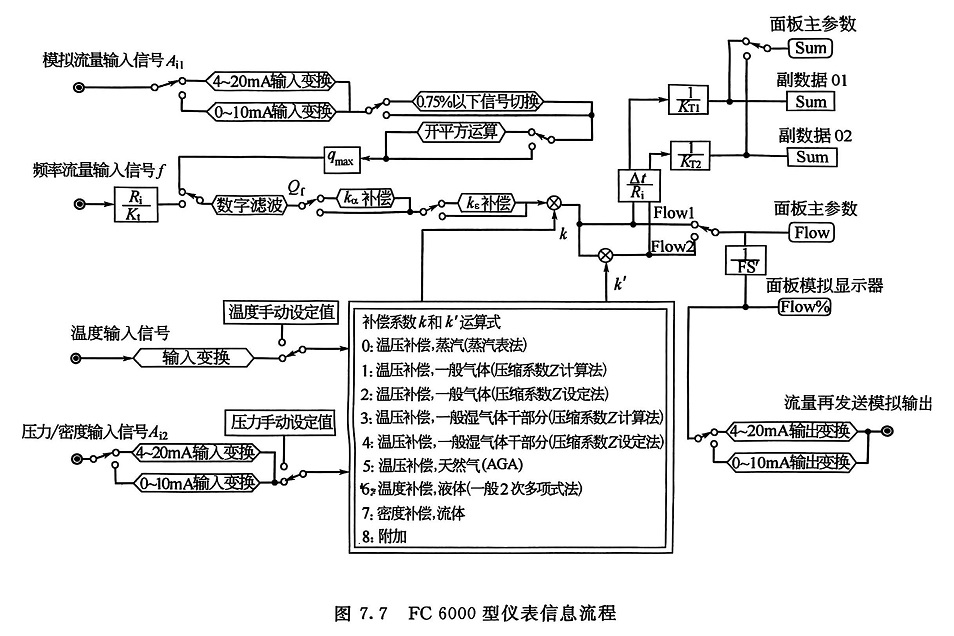

图7.7所示的信息流程，示出了实现其主要功能的信息传送关系和信号处理顺序。

四、主要功能

FC6000型仪表的功能比FC3000型仪表功能更强大，它除了能完成FC3000型仪表所具有的积算和各项辅助功能外，还具有下列各项演算功能。

（1）流体工况补偿功能

绝大多数流量计只有在流体工况与设计条件一致的情况下，才能保证测量精确度。有些流体如气体、蒸汽，流体工况变化对测量精确度的影响特别大，必须进行补偿。

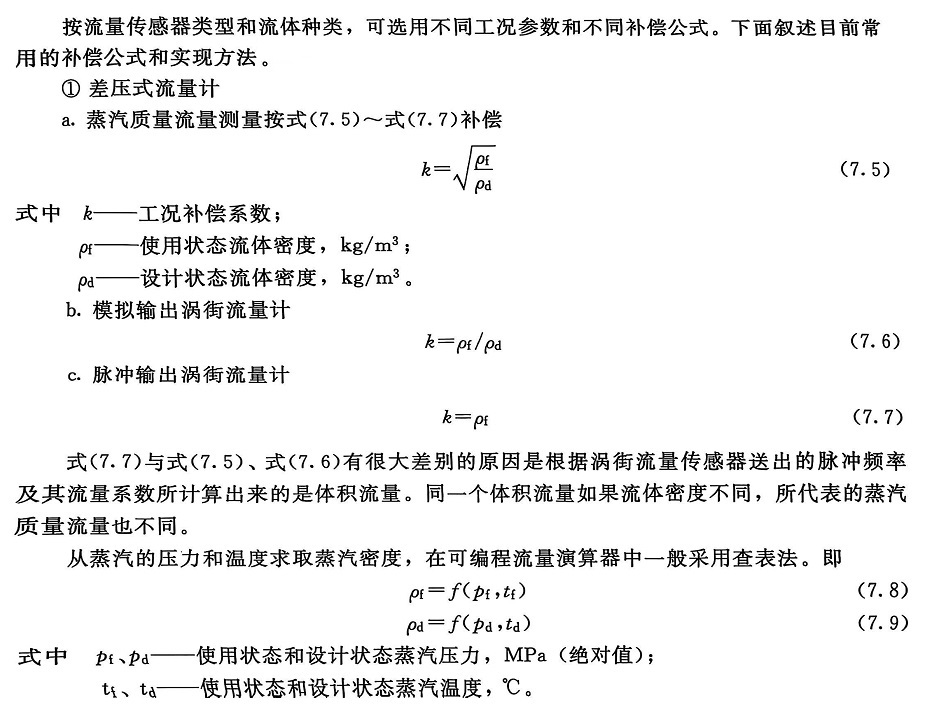

国际蒸汽密度表共有三张，即过热蒸汽密度表、以压力为自变量的饱和蒸汽密度表和以温度为自变量的饱和蒸汽密度表。

因为饱和蒸汽的压力和温度是一一对应的，只需知道两个参数中的一个，就可查表得到其密度。

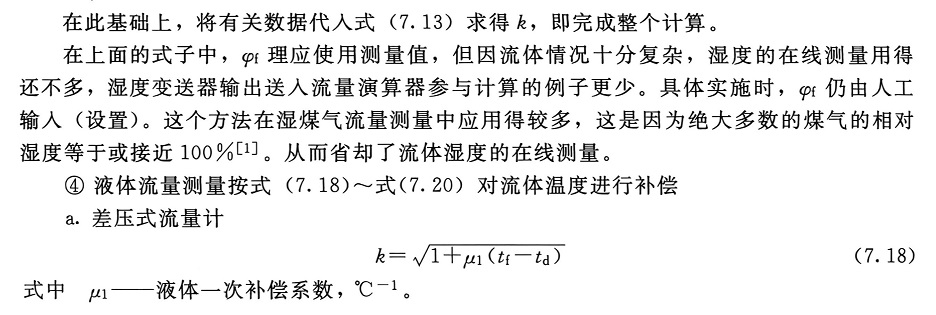

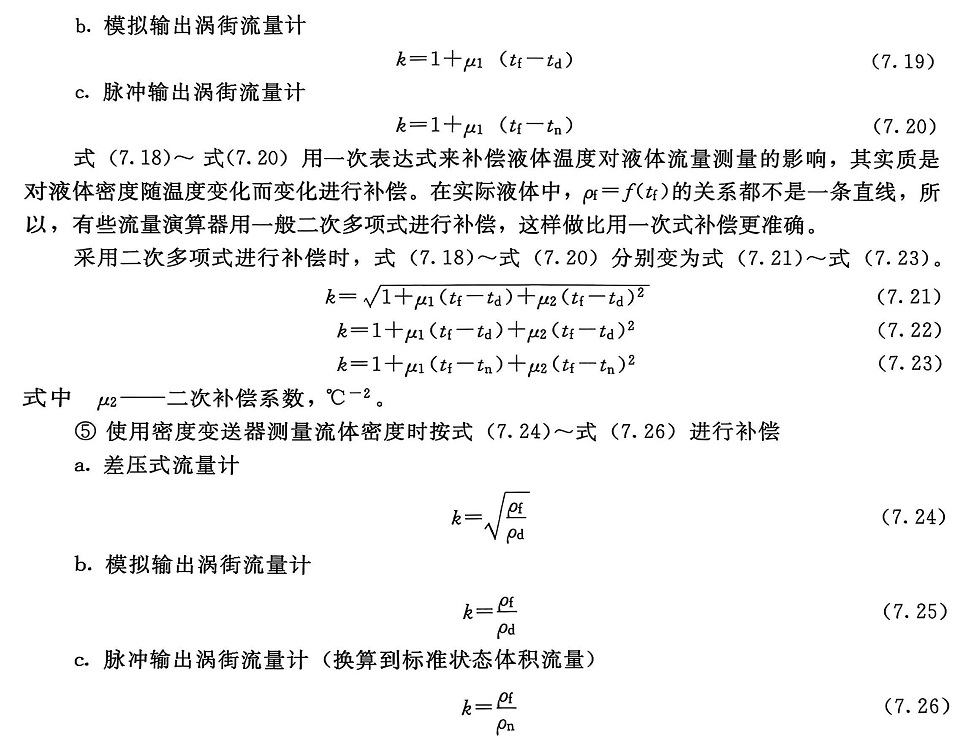

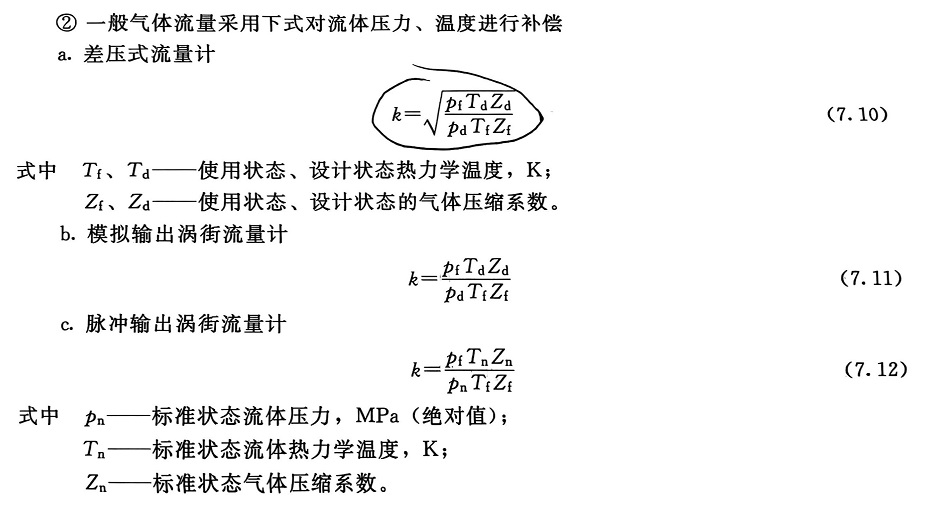

经式（7.12）补偿的流量为标准状态体积流量。式（7.12）中的p_n一般取101.325kPa（绝对值），T_n可以根据对标准状态的约定取20℃、0℃，煤气行业常取t_n=15℃，然后换算到绝对温度。

式（7.12）中的Z_f，可以由p_f、T_f，根据流体名称查理化手册得到，也可由仪表自动计算得到。一旦指定仪表自动计算Z_f，必须在演算器菜单中填入被测流体的临界压力值和临界温度值。

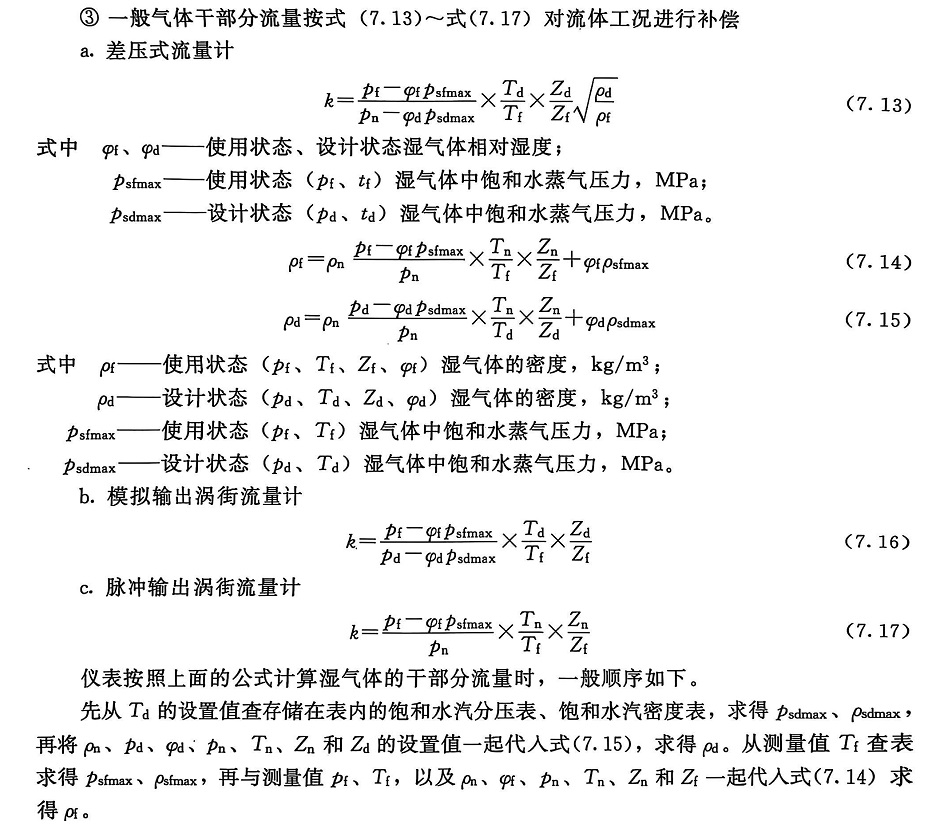

上面列举了几种流量计和几种流体的工况补偿公式，尚未覆盖全部，但已经相当繁复了。若包含在同一台仪表中就出现了一个选择问题，常见的有两种，其一靠编码开关由硬件选择，其二靠软开关，在菜单中指定。后一种方法更为可靠经济。

（2）流量系数修正功能

差压式流量计的流量系数与雷诺数呈一定的函数关系，当雷诺数小到一定的数值时，流量系数就有较大变化，不宜使用。为了提高系统精确度和扩大范围度，演算器中常带有流量系数修正功能，修正雷诺数变化引入的测量误差。

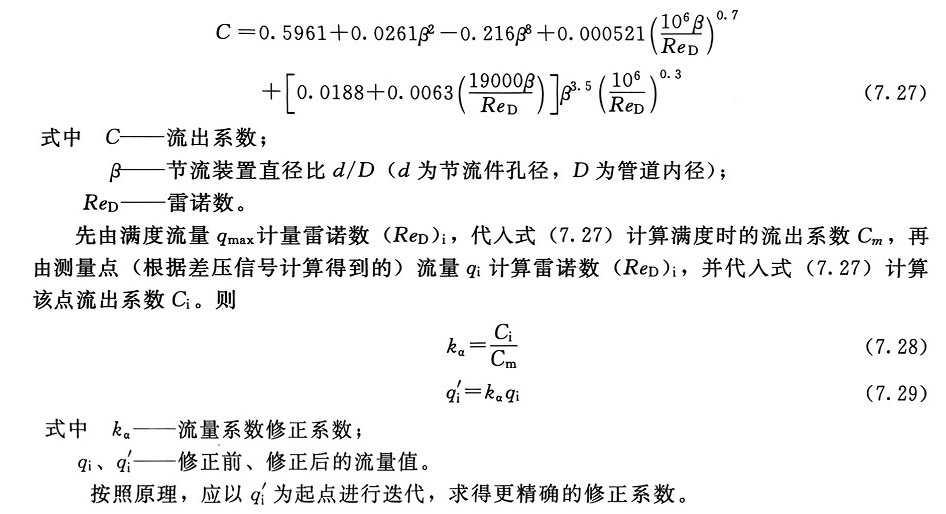

孔板等节流件（以角接取压为例）有下面的关系式：

采用这种方法也可用若干段折线完成修正。即0～q_max之间分成若干段（常为9～15段）作为横坐标，再由q_i计算相应的修正系数k_ai，作为纵坐标组成折线。对瞬时流量进行修正时，只需由未经修正的流量值查表和线性内插就可获得。

多段折线的修正方法不仅适用于差压式流量计，也适用于涡街流量计等通过实标法获得流量系数的仪表，即以实标数据为基础计算各标定点的修正系数，制成折线表输入仪表。
