一、特点

FC 6000C型冷量（热量）表是为测量液态冷媒体的冷量和液态热载体的热量而专门设计的，冷能和热能贸易结算所需的功能也都齐备。它有两个温度输入通道，一个用来测量供水温度，另一个用来测量回水温度，在温差只有几摄氏度的冷量计量中，供回水温度测量准确度是保证冷量计量精确度的关键，0.1℃的误差就有可能造成冷量计量百分之几的误差。为此，该型仪表中在提高测温准确度方面做了特殊设计，其中一个就是将测温分辨力提高到0.01℃。

该型号仪表用正值代表热载体热量，而用负值代表冷媒体冷量。在楼宇空调系统中，经过阀门切换，夏季可用于冷量计量，冬季可用于热量计量，仪表两用，仪表的硬件和软件无需做任何变更。

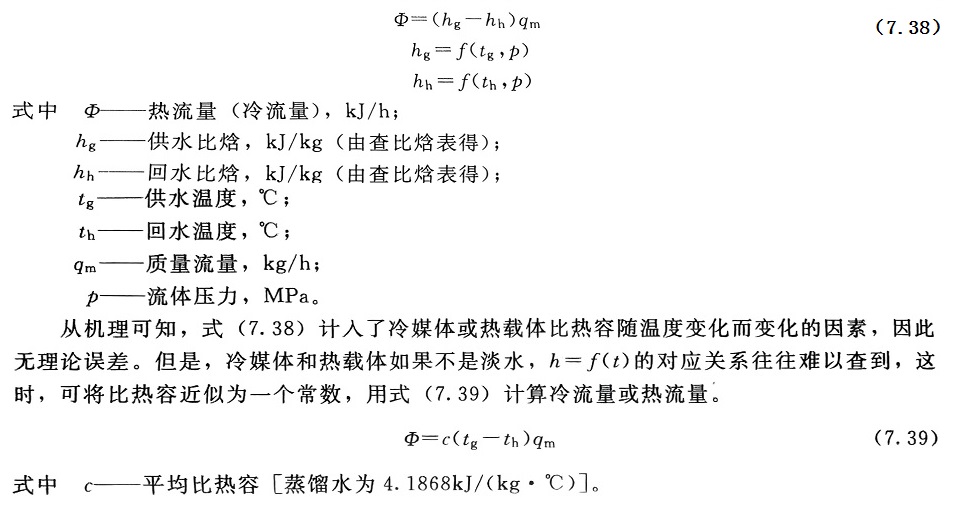

该型号仪表使用的流体既可以是淡水，也可以是其他液体。在流体为淡水时，用式（7.38）计算用户耗用的热量（冷量），即：

二、信息流程

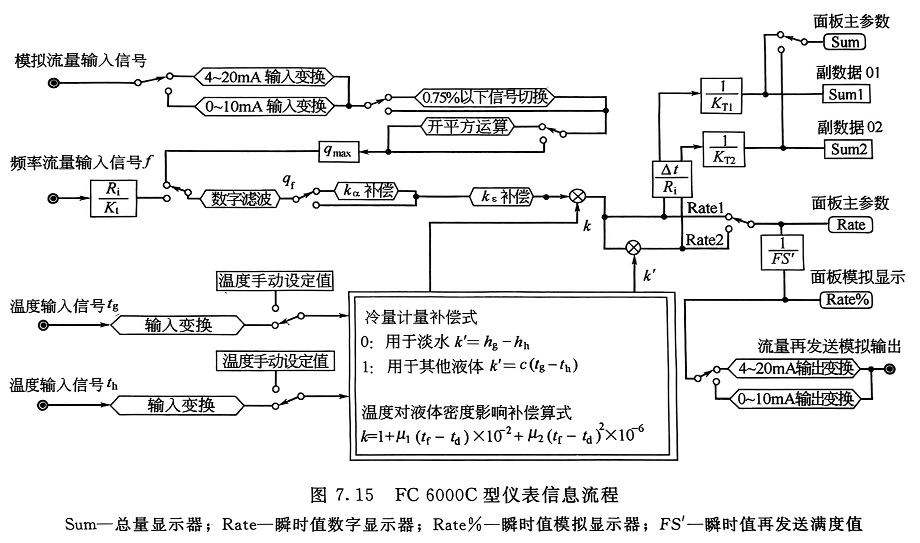

图7.15所示为FC 6000C型冷量（热量）表的信息流程。

三、主要功能

(1)冷量和热量计算功能

(2)温度传感器误差校正（SC）功能

引入该功能的目的是提高供回水温度测量准确度。其实它校正的不仅仅是温度传感器的误差，还包含有冷量（热量）表的温度输入通道的信号处理误差。供水温度的SC窗口数值，是使冷量（热量）表的供水温度示值同相应的标准水银温度计示值一致。回水温度的SC窗口数值，是使冷量（热量）表的回水温度示值同相应的标准水银温度计示值一致。

系统投运前对SC数值进行现场调试是保证冷量（热量）测量准确度的关键。

(3)质量流量计算及温度补偿功能

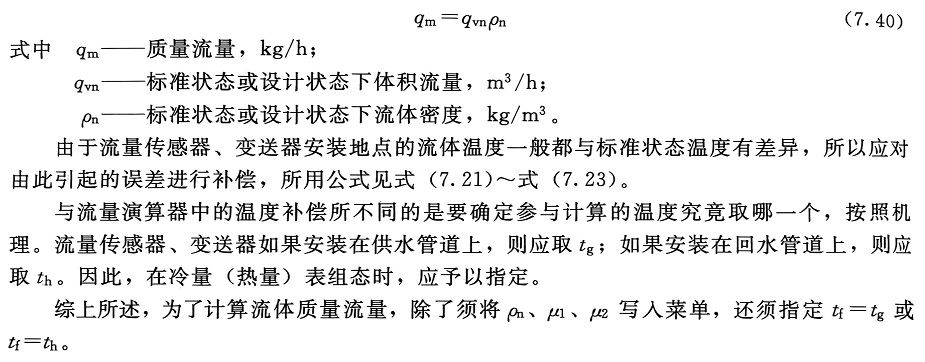

从式（7.38）可看出，用户所耗用的冷量（热量）是同冷媒体或热载体的质量流量成正比的，因此，必须计算出流体的质量流量。而有些流量传感器或变送器送出的信号仅仅是体积流量，所以须用式（7.40）换算到质量流量。

(4)温差显示功能

冷量（热量）表显示温差的作用主要有两个。

①为运行人员判断当前冷（热）负荷大小提供信息。冷冻站或热力站操作规程一般都对供回水温差的控制范围有明确规定，温差太大表示能量供应不足，应增大循环流量或提高冷媒体、热载体的品位；而温差太小表示负荷太轻，此时可适当减小循环流量，以节约动力。因此，准确而即使的温差显示，有重要的经济意义。

②为仪表维修和管理人员核对冷量（热量）示值提供数据。仪表维修和管理人员从仪表显示的流量值、温差值，再乘上一个系数，就可粗略计算当前的冷流量（热流量）值。当然这是粗略的，在流体为淡水时，即使用计算器作精确计算，也会存在千分之几的误差，这是因为在粗略计算中将淡水的比热容作为常数参与计算，而实际上比热容是个变量，在冷量（热量）表中的确是将其当作变量来处理的。

四、国内外同类产品概括

  (1)测温分辨力的差异

国外产冷量（热量）表的供回水温度分辨力一般能达到0.01℃，国产冷量（热量）表一部分能达到0.01℃，而大多数仅为0.1℃。

(2)冷量（热量）表达式的差异

例如有一家国外制造商，使用其通用记录仪中的减法和乘法等模块实现载热液体的热量（冷量）计算。但是将液体的比热容当常数处理会引入一定的理论误差，例如供水温度为6℃。回水温度为12℃时，引入的误差约为0.2%R。
