导波雷达液位计简介
WSDL70-X系列导波雷达物位计反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信
号进行处理，识别出微波脉冲在物料表面所产生的回波。
导波雷达液位计原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信
号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并
将距离信号转化为物位信号。

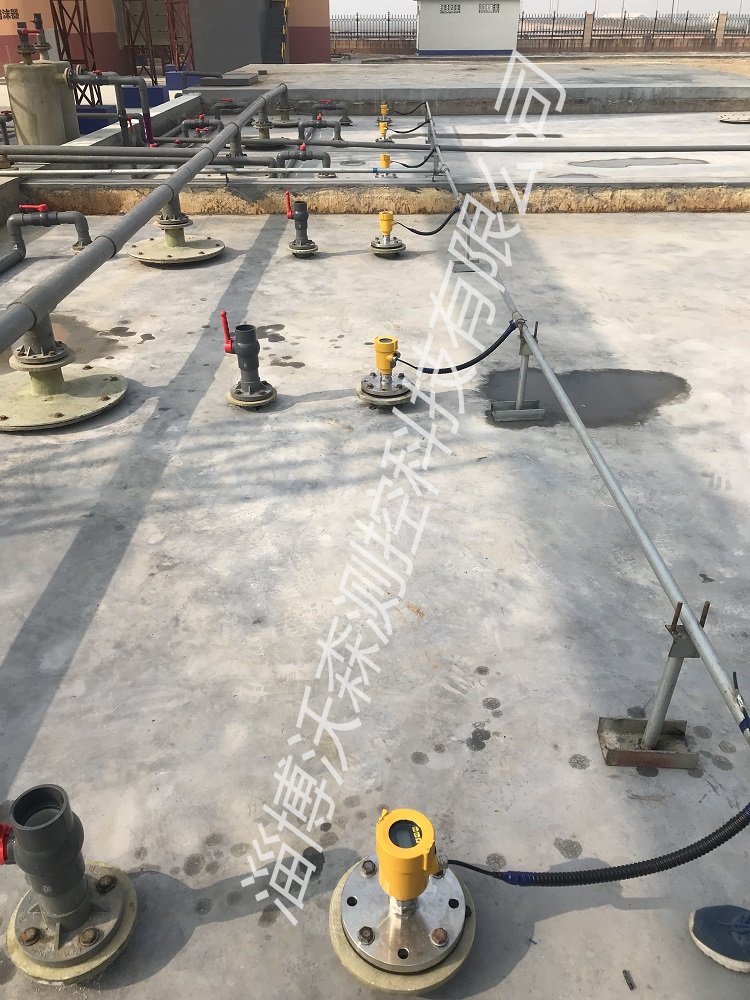

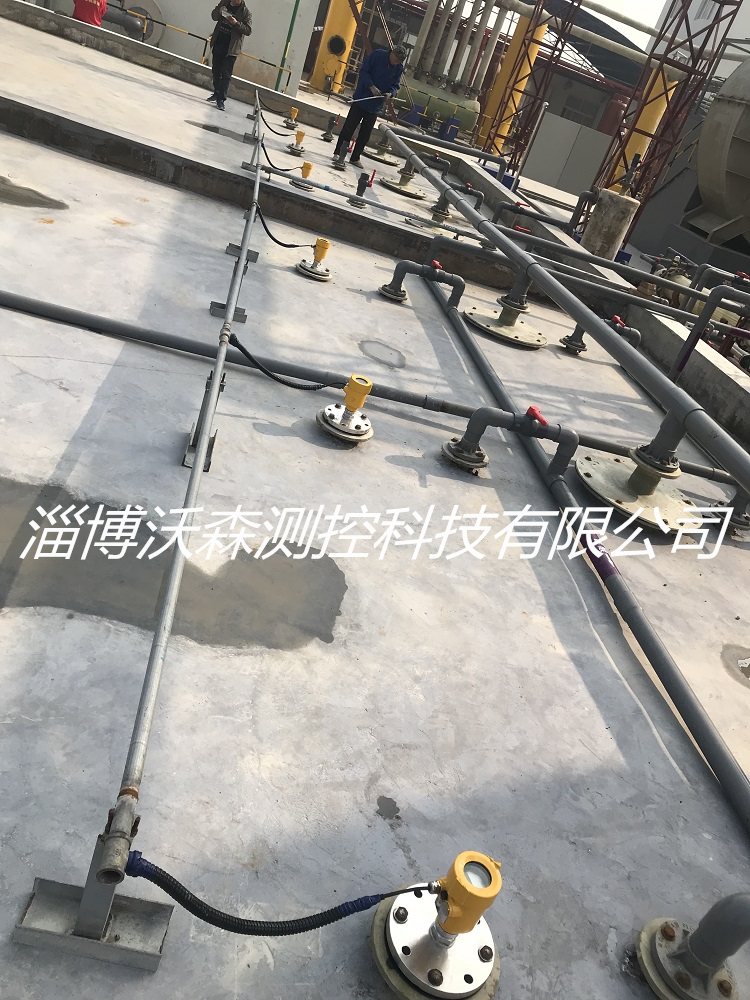

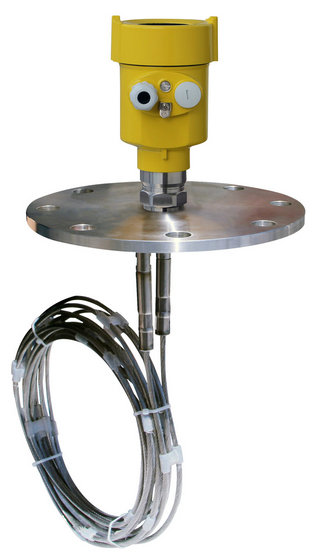

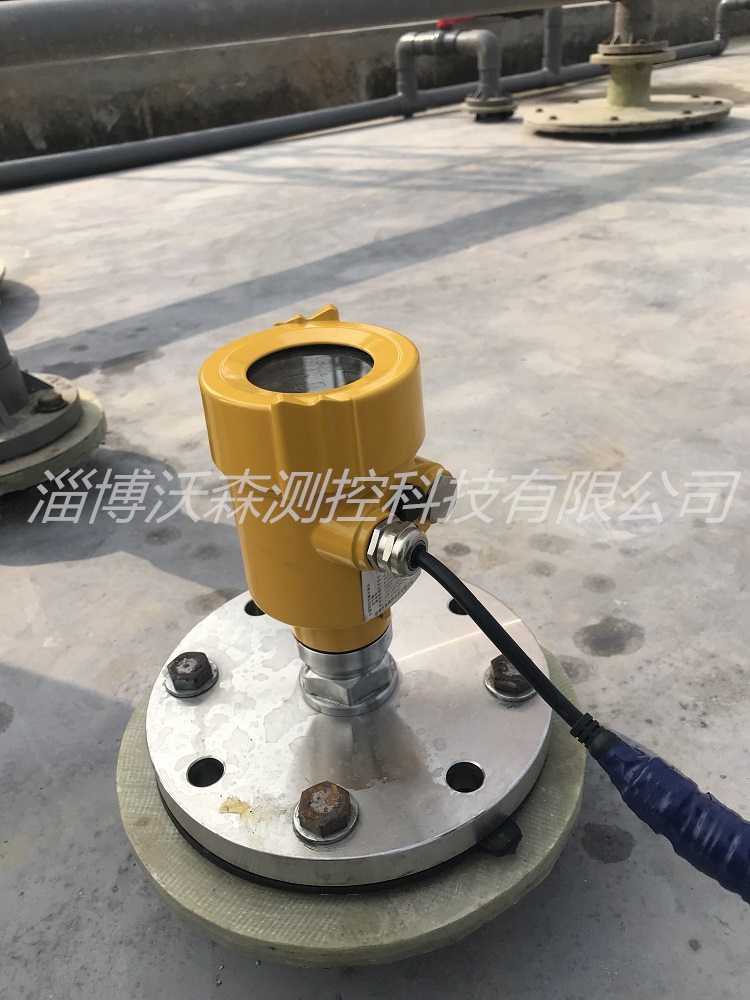

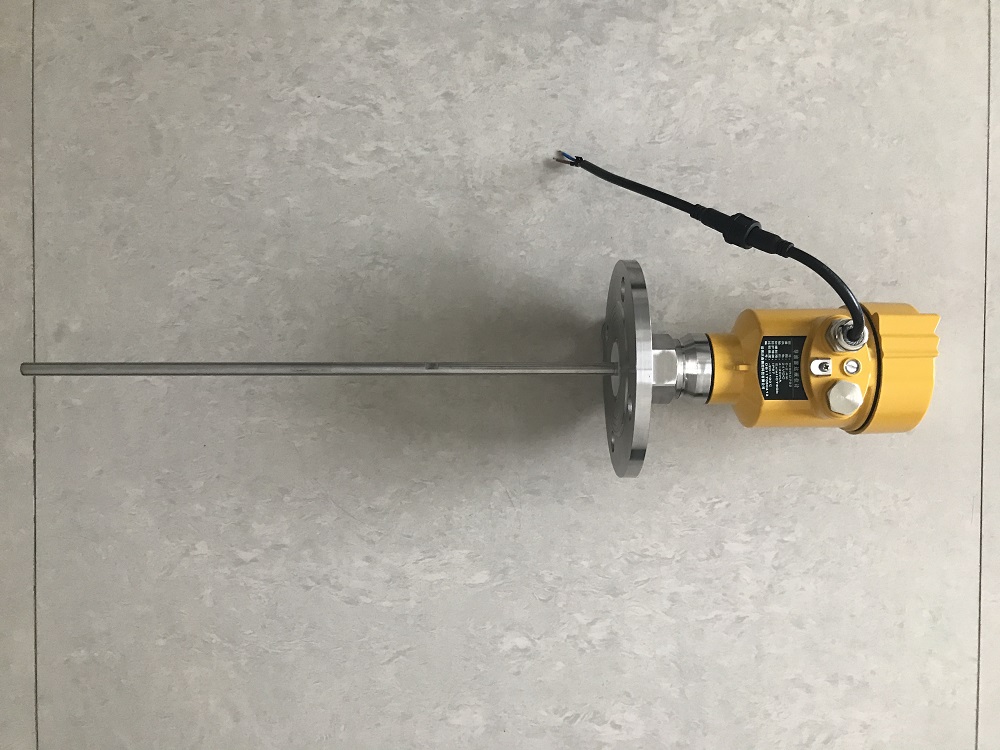

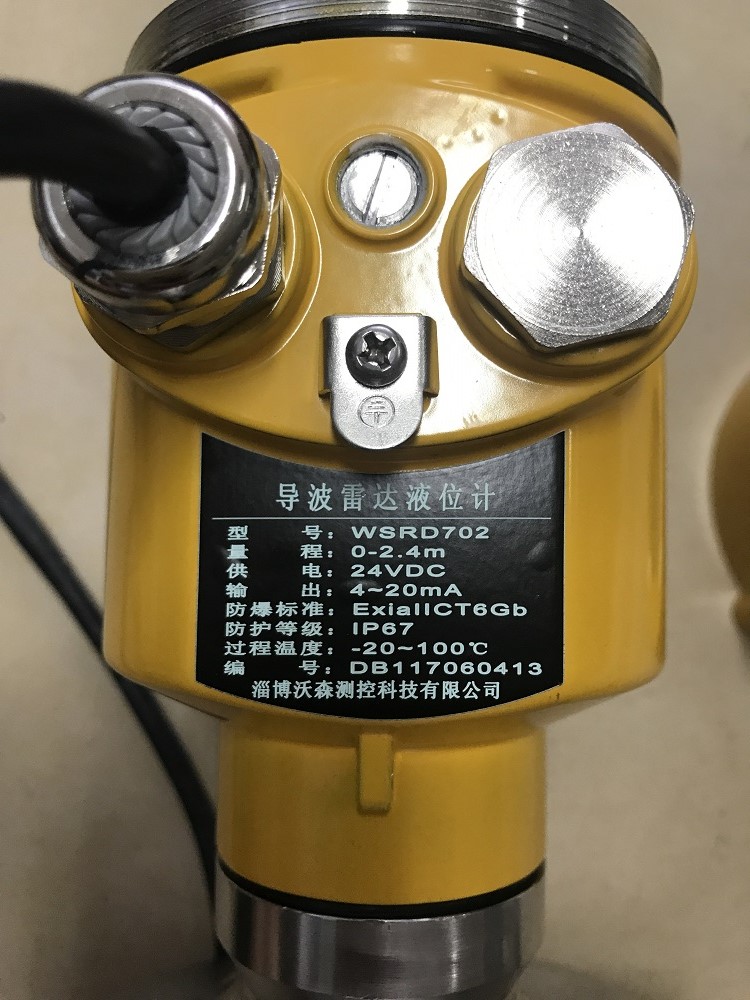

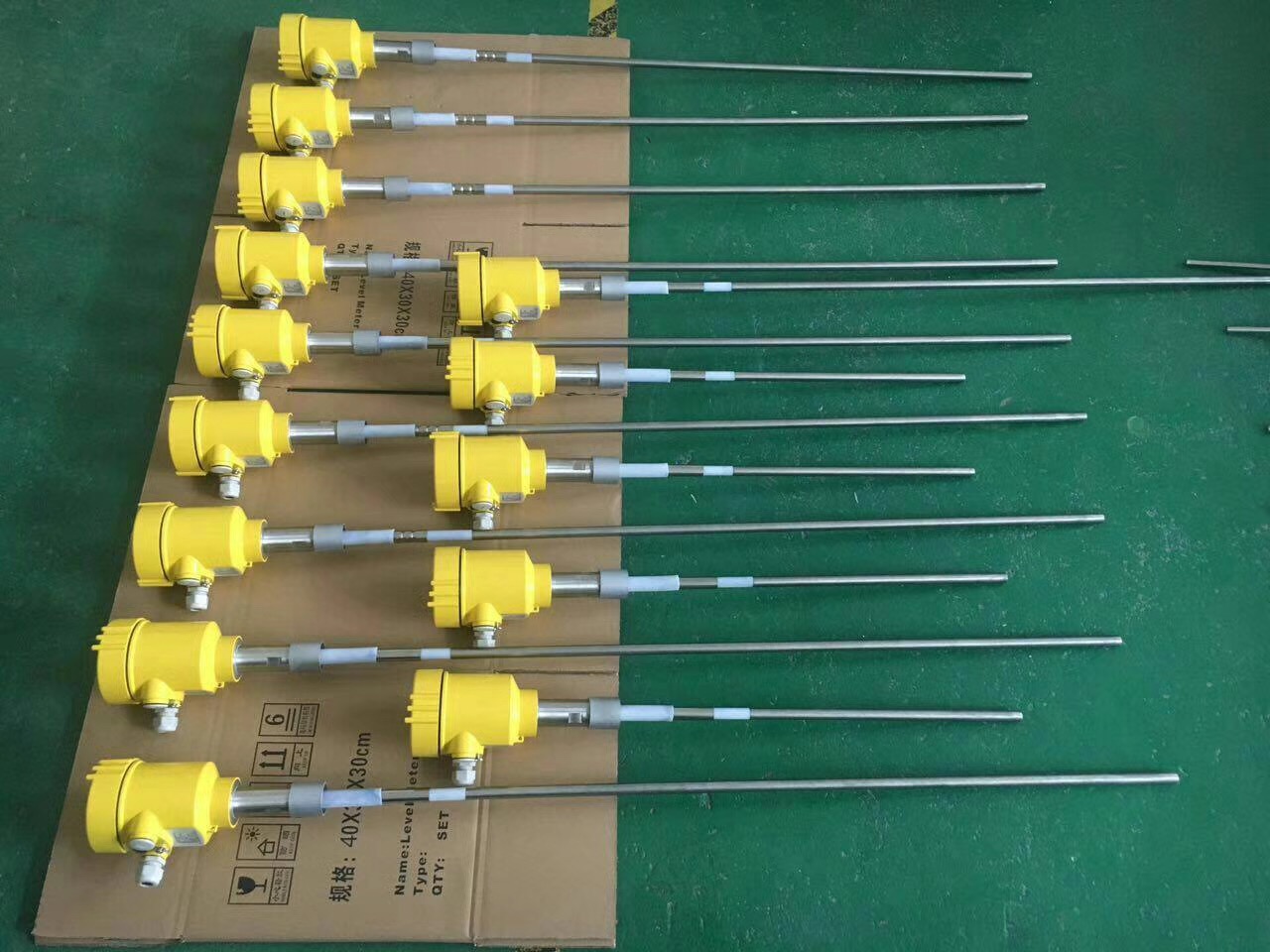

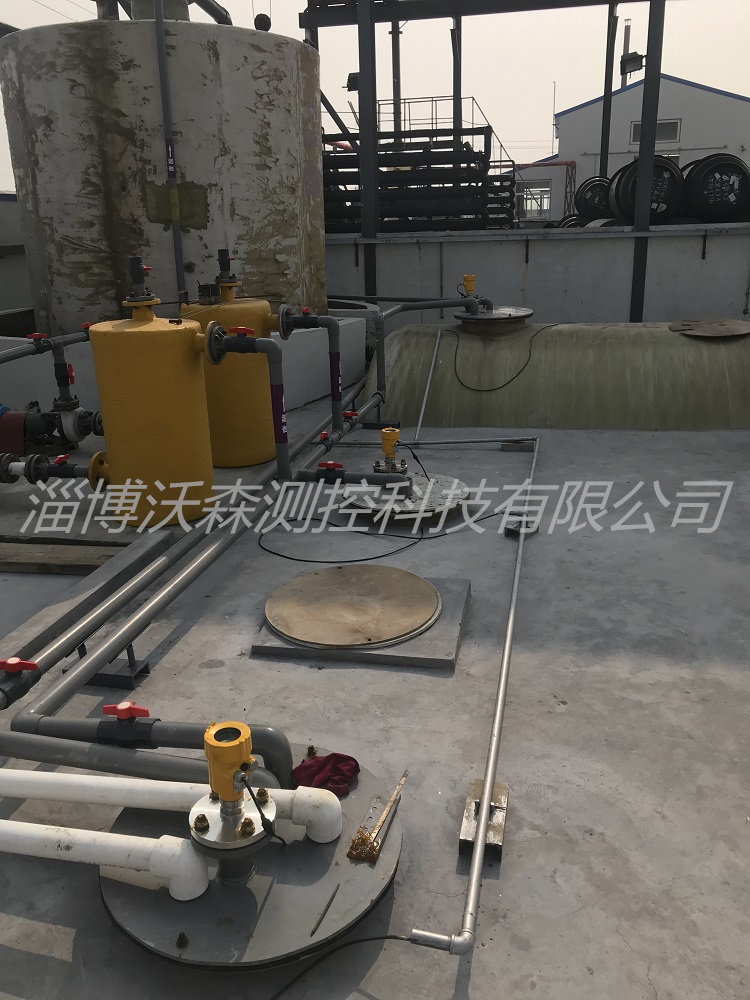

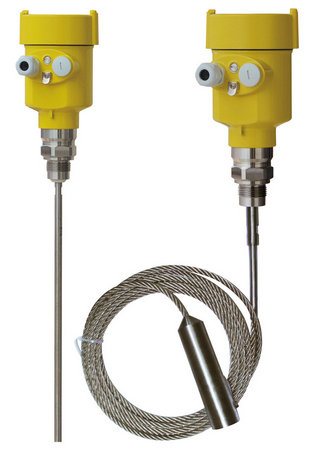

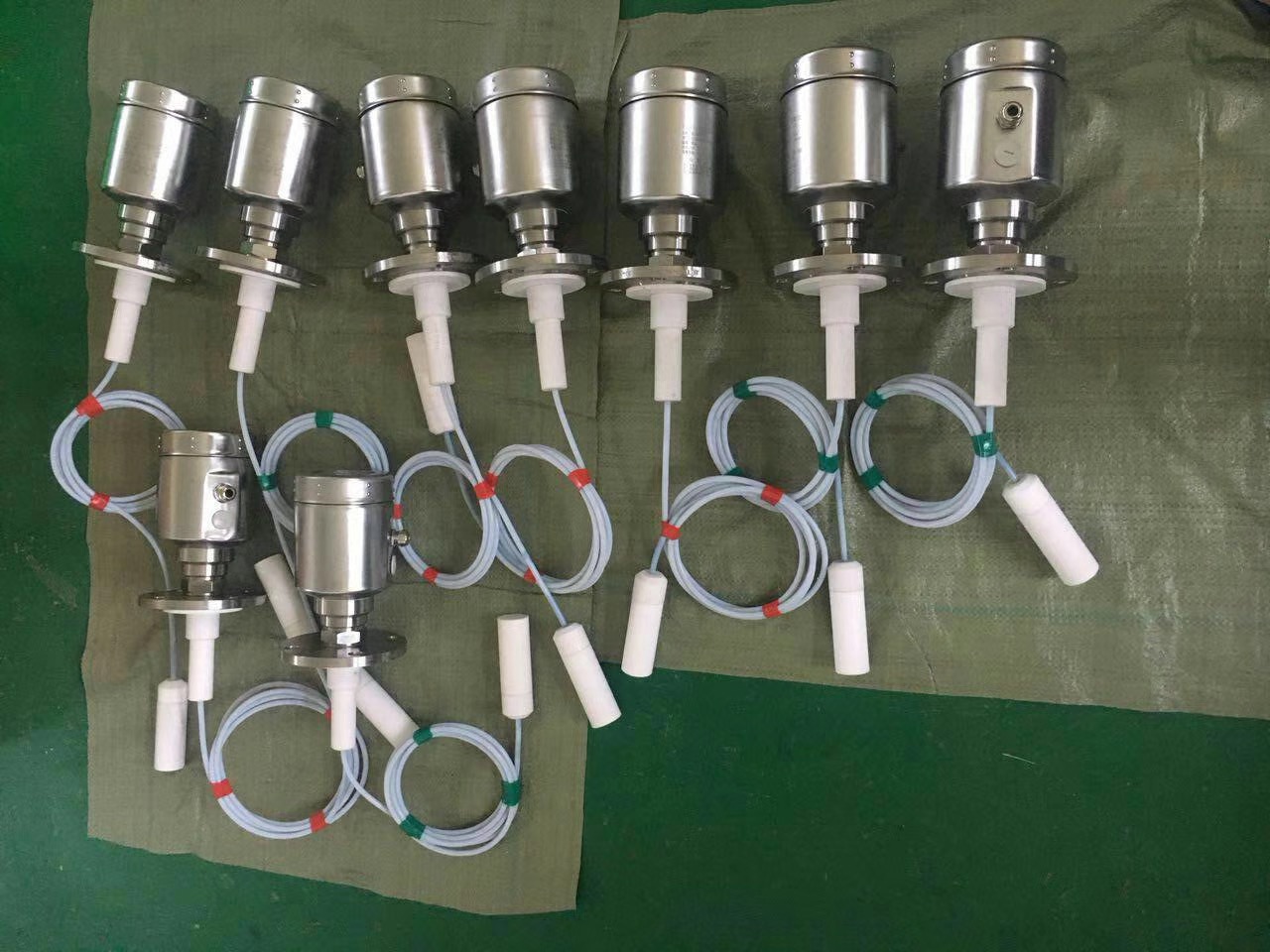

产品图片 |
|
|
|
|  |
产品型号 | WSDL-701 | WSDL-702 | WSDL-703 | WSDL-704 | WSDL-705 |
适用介质 | 液体，固体粉料 | 液体，特别是强腐蚀性的液体 | 固体粉料 | 液体，特别是低介电常数的液体 | 液体，特别是高温高压环境里的液体 |
应用 | 液体及固体粉状测量 | 酸、碱或其它腐蚀性介质的测量 | 水泥仓粉料的测量 | 无离子水、脱氧水等液体的测量 | 密封罐，压力较大的液体测量 |
防爆认证 | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb |
测量范围 | 液体30m， 固体15米 | 液体20m | 固体30m | 液体6m | 液体6m |
频率 | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz |
天线 | 单缆或单杆式天线 | 全四氟密封揽式或杆式 | 双缆式天线 | 同轴管式天线 | 单杆或单缆式 |
测量精度 | ±3mm | ±10mm | ±5mm | ±3mm | ±10mm |
过程温度 | (-40～250)℃ | (-40～180)℃ | (-40～250)℃ | (-40～250)℃ | (-40～400)℃ |
过程压力 | (-0.1～4)MPa | (-0.1～0.3)MPa | (-0.1～4)MPa | (-0.1～4)MPa | (-0.1～40)MPa |
信号输出 | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART |
电源 | 两线制DC24V | 两线制DC24V | 两线制DC24V | 两线制DC24V | 两线制DC24V |

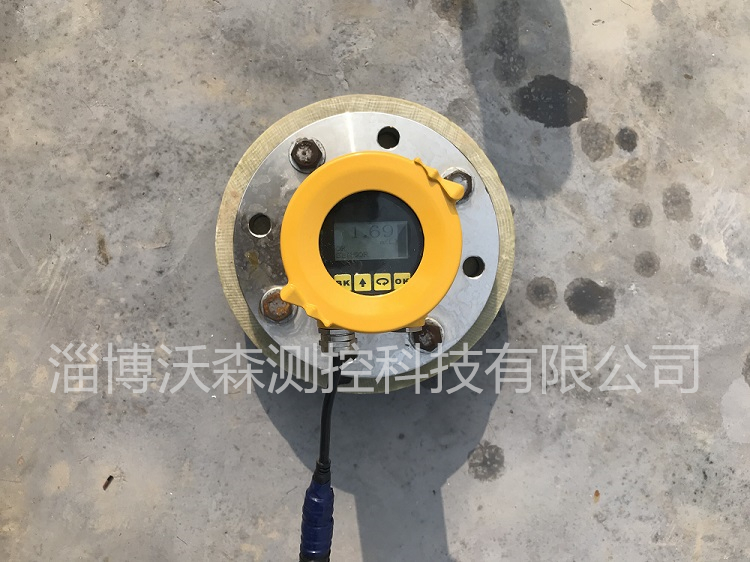

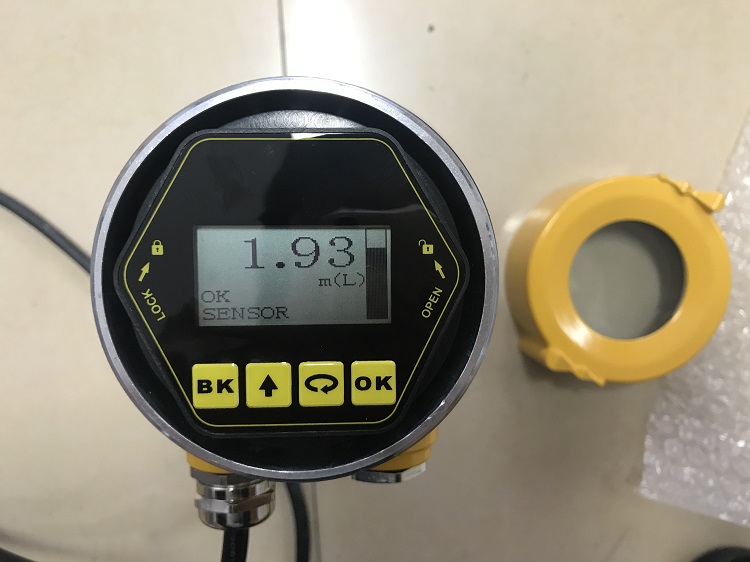

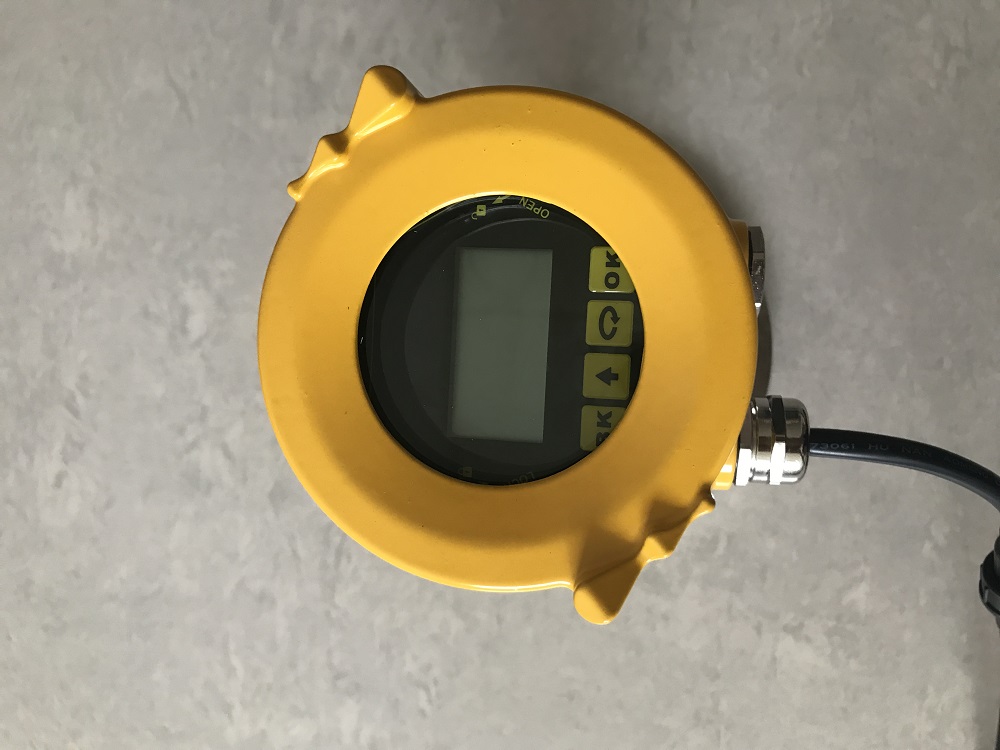

现场显示 | 四位LCD | 四位LCD | 四位LCD | 四位LCD | 四位LCD |
外壳 | 铝 | 铝 | 铝 | 铝 | 铝 |
过程连接 | 螺纹/法兰 | 螺纹/法兰 | 螺纹/法兰 | 螺纹/法兰 | 螺纹/法兰 |
