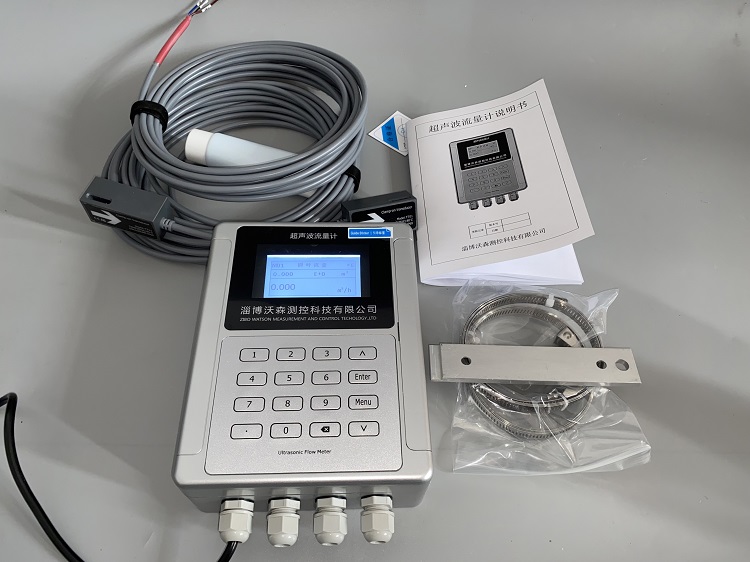

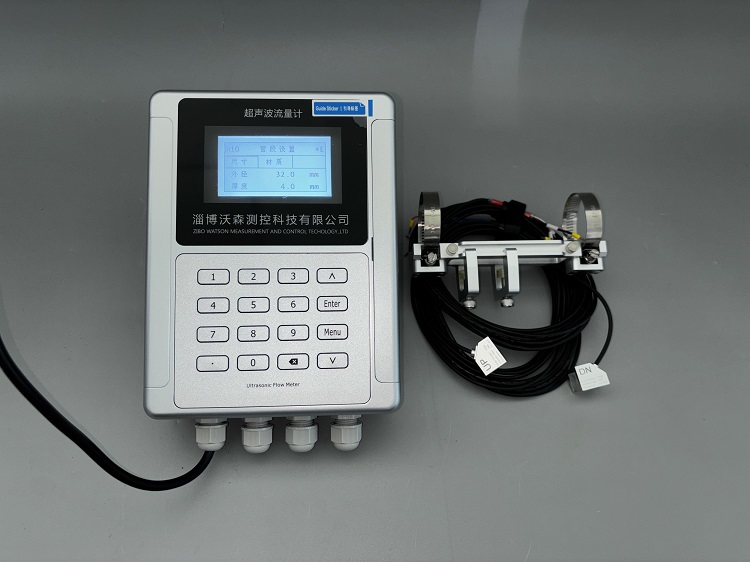

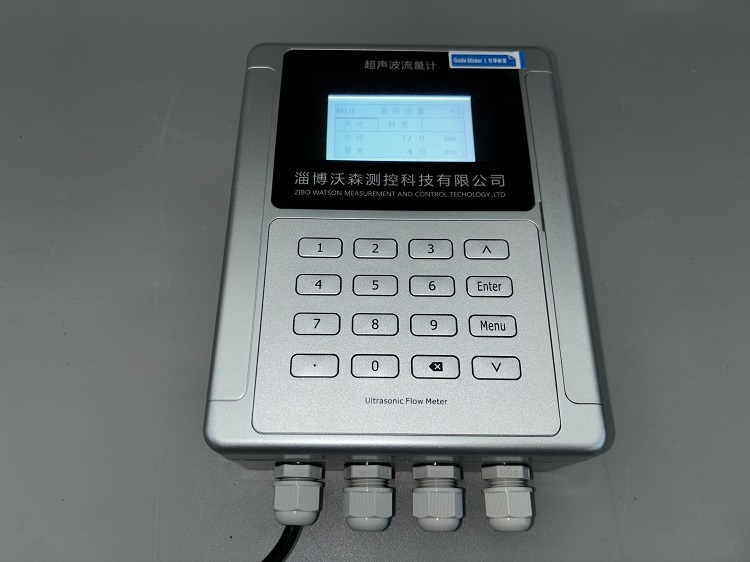

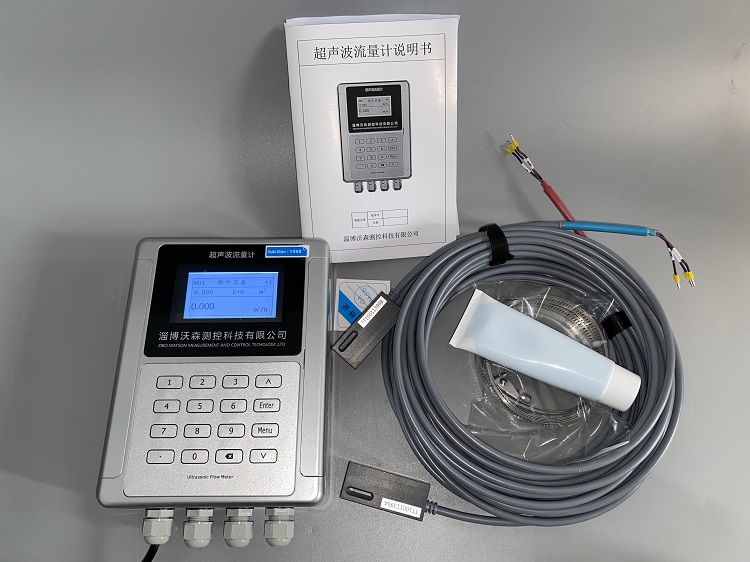

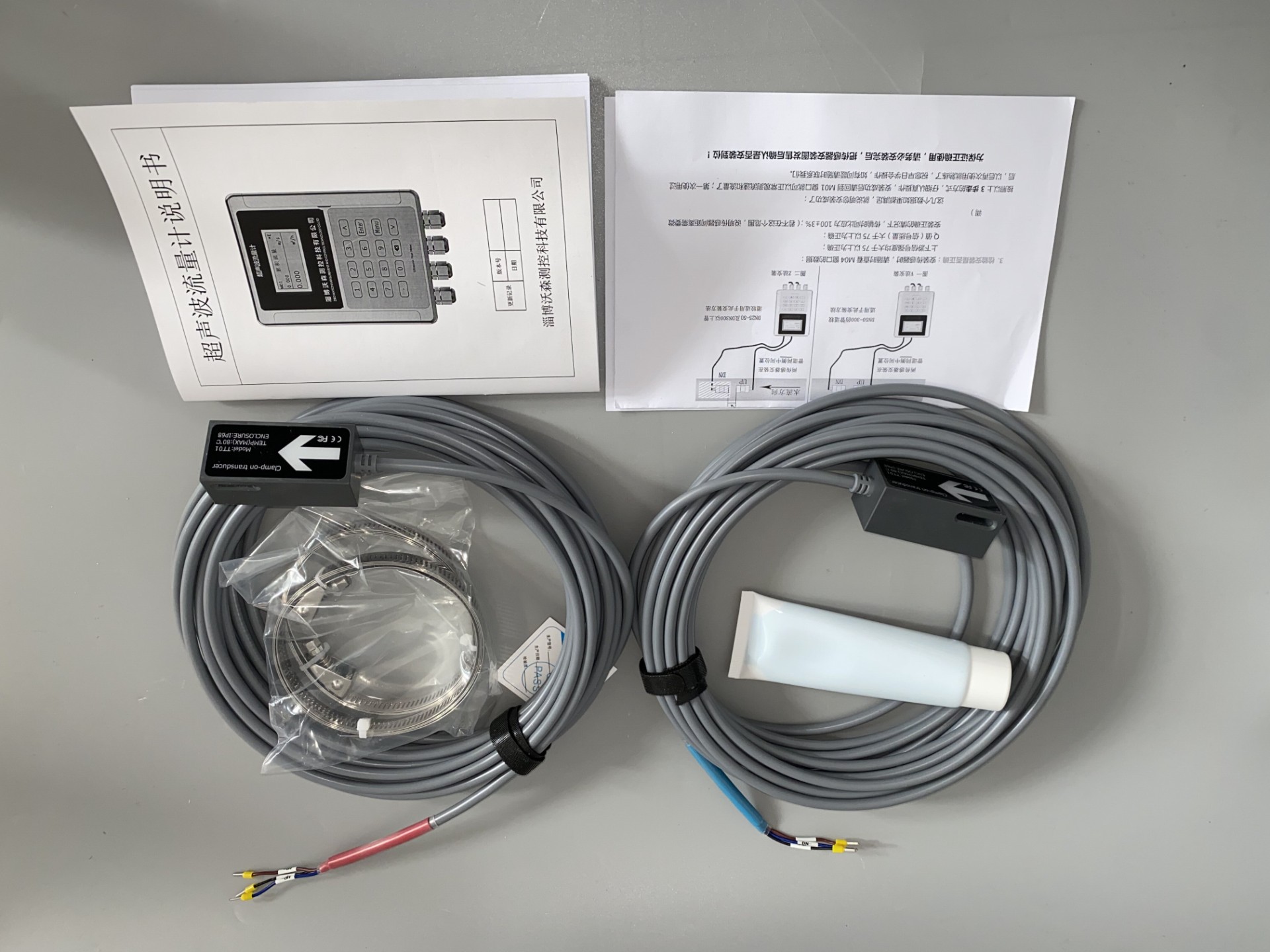

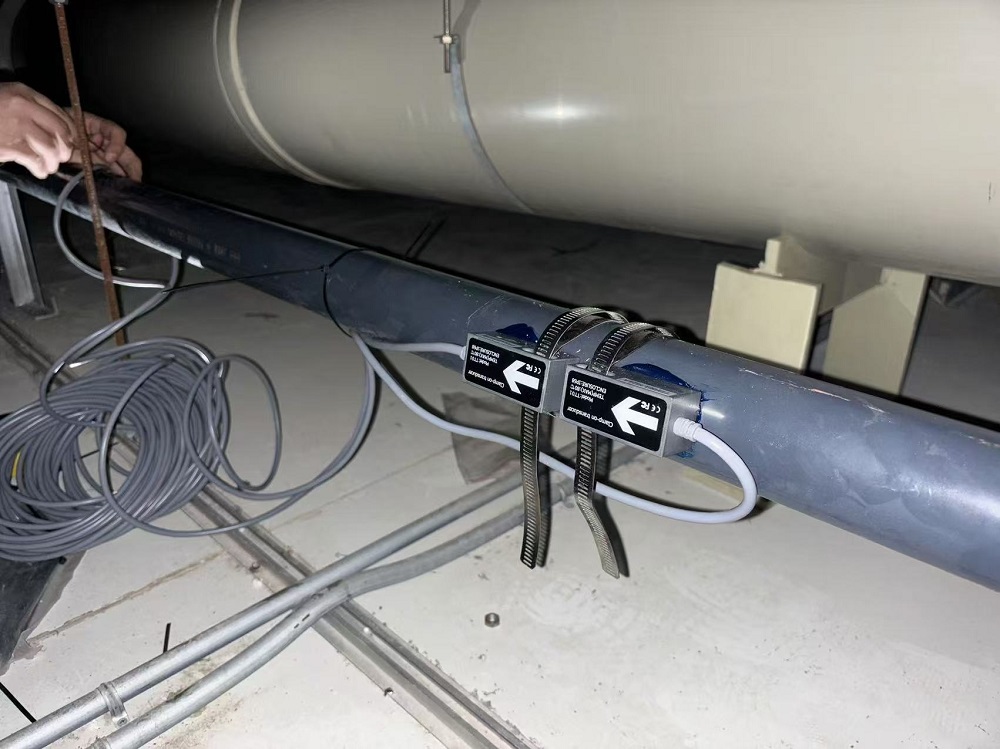

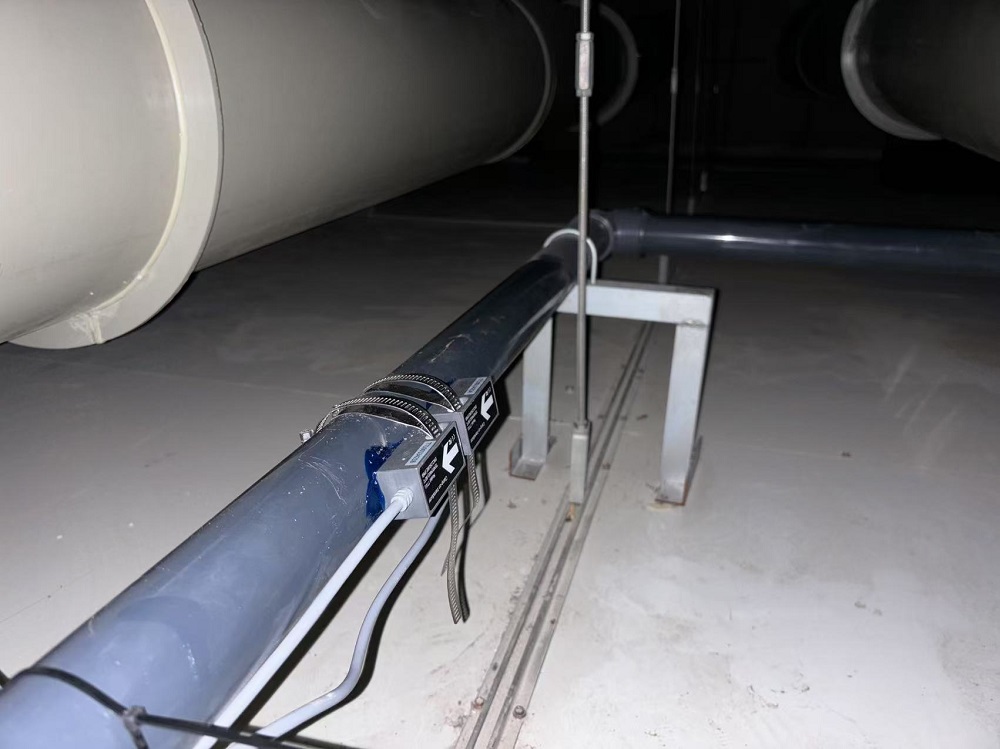

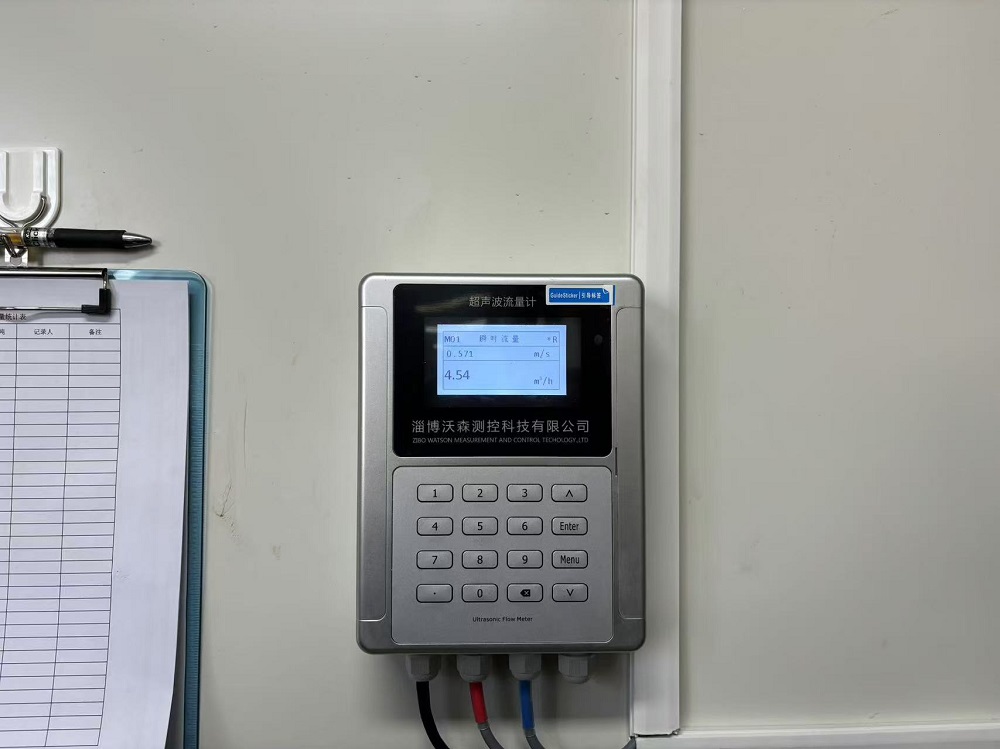

外夹式超声波流量计
产品信息
名称:外夹式超声波流量计
型号:TDS-150
品牌:沃森
颜色:
产品特点

安装简单,经济适用

外夹式超声波流量计产品概述

外夹式超声波流量计利用了低电压,多脉冲时差原理,采用高精度和超稳定的双平衡信号查分发射、差分接收

数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有非常简单的安装方式,无需

破管,无需停水,使客户轻松实现灵活的管道流量的测量。产品还可以配备永久安装夹具,无需日常维护、长

期提供可信、无漂移的测量。它采用了最先进的数字相关技术和智能自适应声波技术,是它的测量稳定性更加

突出。同时它使用的声聚焦技术,使产品在连续测量时的信号接收品质得到显著增强。

技术参数

测量原理

时差相关原理

测量管径

夹装式传感器:10mm~8000mm或更大,插入式传感器:管径≥80mm安装

管壁厚度

≤50mm

管道材质

几乎所有的金属和致密塑料管,对于混凝土或其他组份管材及有内衬请咨询

夹装式测量精度

管径>150mm:±0.5%~±1%;管径≤150mm:±0.5%~±1.5%

插入式测量精度

±0.5%~±1%

重复性/线性度

±0.1%~±0.3% / 0.5%

流速范围

0.01~25m/s(正反双向计量,并可计量净流量)

量程比

400:1(注:满足上游10倍管径直管段,下游5倍管径直管段,流速大于0.3m/s)

显示

2×10汉字背光液晶显示,显示瞬时流量、流速、累积流量、信号状态

电源

AC85-260V或DC8-36V  50/60HZ

功耗

≤1.5W

存储温度

-20~70℃

模拟输入

3路4-20mA电流输入,可输入压力、温度、液位等信号;

可连接两路三线制PT100铂电阻,实现热量测量。

模拟输出

电流信号:1路4-20mA输出,阻抗600Ω,精度0.1%

频率信号:1-9999HZ之间任选,OCT输出

脉冲信号:正负净流量及热量累积脉冲,脉冲宽度6-1000ms

数据接口:隔离RS485串行接口,支持MODBUS等协议

通讯协议

MODBUS协议,M-BUS协议

其他功能

日月年累积流量自动记忆功能,上、断电时间和流量管理功能

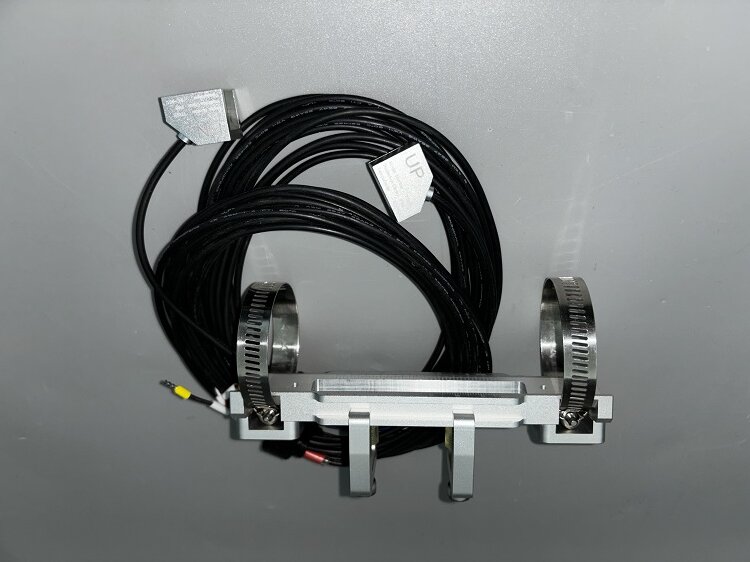

传感器参数

技术参数

标准S1型

标准M1型

标准L1型

高温S1H型

高温M1H型


适用管径

DN15~DN100

DN50~DN700

DN300~DN6000

DN15~DN100

DN50~DN700


材    质

ABS

特殊材料

工作频率

1MHz

安装方法

V(N、W)法

V、Z法

Z法

V(N、W)法

V、Z法


标    定

整机配对标定

磁    性

适用温度

0℃~70℃

0~160℃

防护等级

IP68(可浸水工作,水深≤3米)

外形尺寸

45*30*30

60*45*45

80*70*55

90*85*24

90*82*29


质    量

75

250

650

94

150


介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤10000ppm且气泡含量小

适用管材

碳钢、不锈钢、铸钢、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里。

管道衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。

信号电缆

专用屏蔽电缆,单根可加长到500米,布线时电缆应外加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。
