一、提问

管道内径比涡街流量计测量管内径小时，发现流量示值偏高，该如何处理？

二、分析

（1）管道内径与涡街流量计测量管内径常有差异

与涡街流量计相连接的管道，其内径与涡街流量计测量管内径完全一致的情况并不多，尤其是大家喜欢使用的进口涡街流量计和引进技术生产的涡街流量计，因为国外的无缝钢管管径标准与国内标准不一致，例如名义管径6in的无缝钢管，国外标准为外径168mm，而国内为159mm，相差较多。另一个原因是名义管径标准相同的无缝钢管，由于壁厚规格差别大，内径也产生较大差异。

（2）管道内径比测量管内径大时的影响

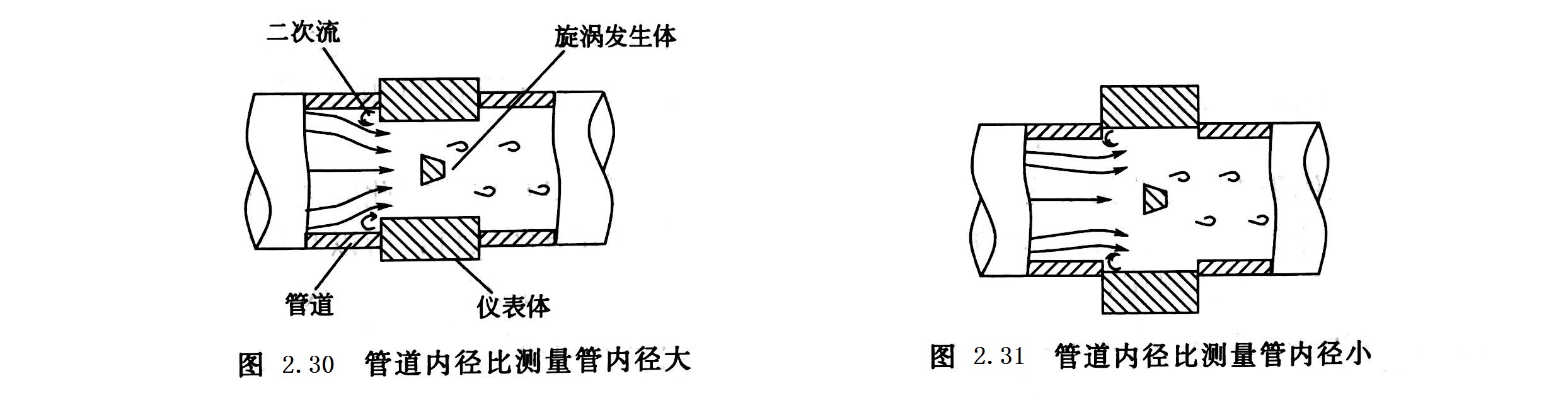

在实流标定中发现管道内径等于或略大于涡街流量计测量管内径时，流量示值稳定，流量系数正常。由于管径的差异，流体流过台阶时也有二次流产生，但因二次流存在的部件在测量管之外，对仪表的影响不明显，如图2.30所示。

　（3）管道内径比测量管内径小时的影响

当管道内径比测量管内径小时，流量示值出现强烈的噪声，这是因为流体流过台阶时产生的二次流，如图2.31所示。

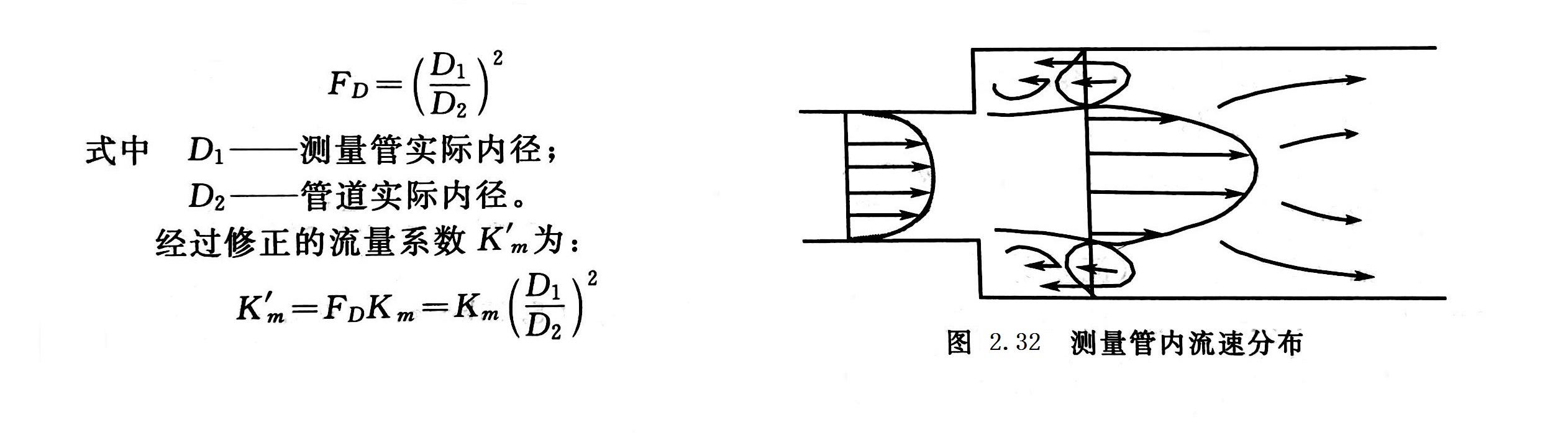

当管道内径小于测量管内径（3%以内）时，因为流体以很高的流速流经内径较大的测量管，由于流体的惯性作用，流束来不及膨胀，撞击在发生体上。测量管内流速分布如图2.32所示，这样就使流量示值偏高。此误差可通过修正流量系数km来补偿，其修正系数FD的表达式为：

流体流过测量管时，其流通截面积之所以不能立即扩大，是因流体流过测量管时流速高和它惯性的存在。

三、讨论

管道内径比涡街流量计测量管内径小带来的问题，除了上述的示值偏高外，还有其可测最小流量增大，因为通常涡街流量计安装处都是经缩径处理的。
