一、存在问题

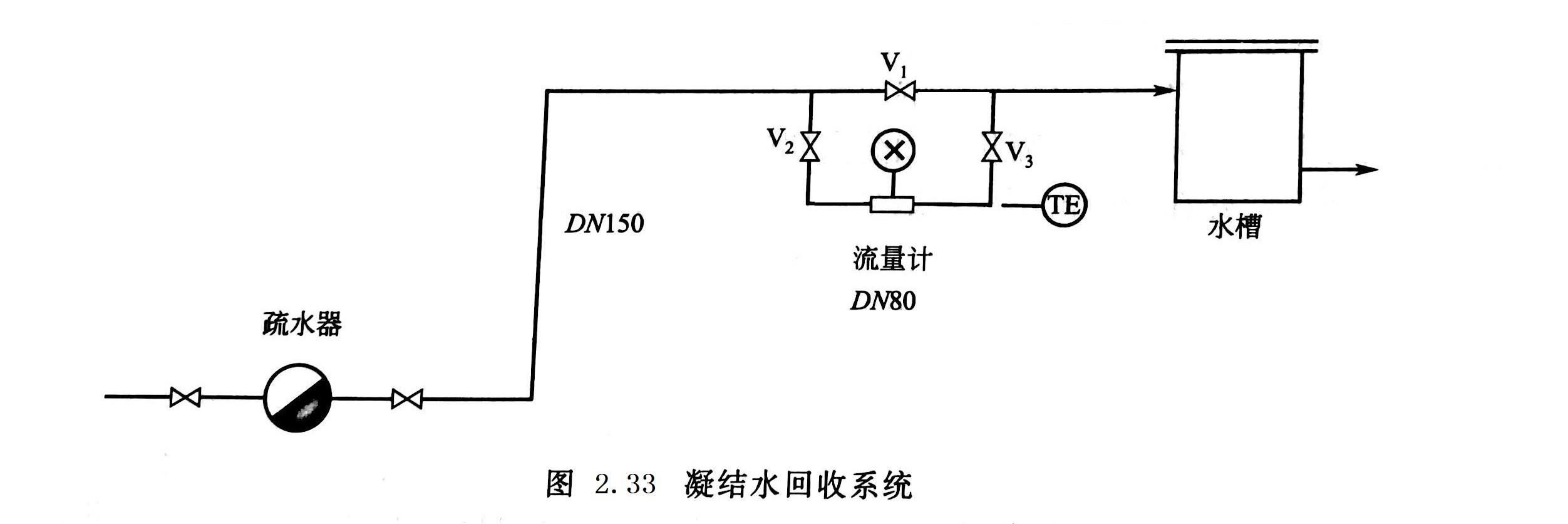

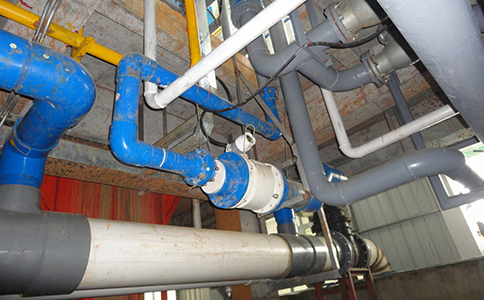

  广东某卷烟厂在开展节能活动中有一个项目，是将安装在地面上的板式换热器出口的凝结水，利用疏水器背压，送到设在锅炉房二楼的回收热水槽。为了对回收热量进行核算，在回收管上安装了低电导率电磁流量计，其流程如图2.33所示。

为了不使疏水器背压升得太高，疏水器到回收热水槽之间的管道直径放大到DN150。为了减小阻力，回收水流量选用低电导率电磁流量计。但此流量计投运后，示值超过满度，将其测量上限放大了3倍，流量示值仍超满度。对于DN80的低电导率电磁流量计，此时量程上限为180t/h，而该厂3台燃油锅炉总的蒸发量才 30t/h，显然低电导率电磁流量计指示的流量值不正确另有其他问题。

二、分析与诊断

(1)该厂的设计方案是合理的

该厂利用疏水器背压输送凝结水的方法是合理的。如果采用凝结水泵输送，除了增加泵、凝结水缓冲槽的投资外，还要考虑缓冲槽的水位控制。而采用凝结水背压输送，既节省投资，又简化了操作和管理，适合距离不太远的输送。

(2)采用低电导率电磁流量计测量凝结水流量是合理的

在图2.33中，将阀V1关闭，电磁流量计就开始工作，不增加系统阻力。

(3)低电导率电磁流量计指示满度原因分析

① 校零试验

要求用户做电磁流量计校零试验，结果是，打开旁通阀V1并关闭流量计的上游切断阀V2，或者仅仅打开旁通阀，流量计示值均回零。显然，流量计工作正常。

②怀疑蒸汽进入流量计

凝结水在从疏水器内排出之前，因压力较高，所以汽液相平衡温度也较高。例如压力为0.6MPa G，温度约为164℃。

凝结水从疏水器排出之后，由于突然减压，部分凝结水因闪蒸变成蒸汽，温度也随之下降。例如疏水器出口处压力为0.1MPa G时，温度降到121℃。

凝结水在管内上行时，随着静压的逐渐降低，不断有一定量的凝结水被蒸发，因此，蒸汽逐渐增多。这些蒸汽在阀 V1关闭之前，是在 DN150水平管的上部流向回收热水槽。凝结水则贴在管道底部流向回收热水槽。而当阀 V1被关闭后，蒸汽只能与水一起，经低电导率电磁流量计流向热水槽。

水和蒸汽的混合物流过低电导率电磁流量计时，电磁流量计的电极难免要被混合物中的蒸汽覆盖，由于蒸汽导电性很差，就使两电极之间呈高阻状态。因为两电极之间的电阻就是电磁流量传感器的信号源内阻，内阻增大后，受外界干扰，使流量计输出指示满度。

三、建议

综上分析，低电导率电磁流量计指示满度是因蒸汽进入电磁流量计测量管。而蒸汽所以进入测量管，是因蒸汽原有的通道被阻断，在无路可走的情况下，只得与凝结水一起经流量计测量管流向回收热水槽。所以须给蒸汽另外提供一条通道。

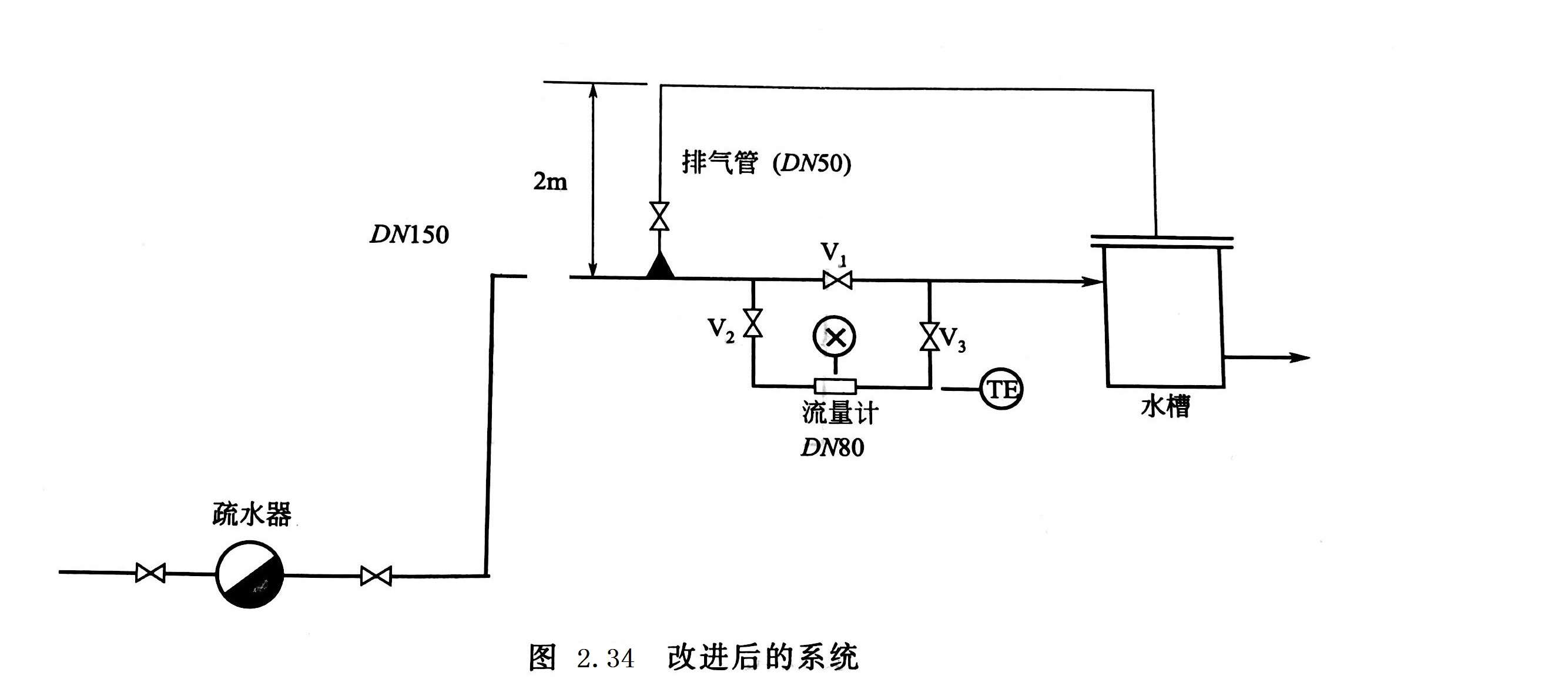

在图2.34中，增设一根DN50的蒸汽管，从DN150水平管道顶部通向回收热水槽。

在正常情况下，DN150的水平管段并不充满凝结水，但为了防止流量较大时，由于电磁流量计及相关的DN80管的阻力引起V1阀前压力有些许升高，以致凝结水从DN50蒸汽管流向回收热水槽。DN50蒸汽管设置2m高的龙门架。

四、反馈的信息

用户按上述建议增设蒸汽管后，低电导率电磁流量计工作正常。

五、讨论关于流动脉动问题。

疏水器疏水是间歇的，在疏水阀两端压差恒定的情况下，从疏水器排出的凝结水流量随时间变化的关系是一个方波，由于疏水量的平均值有变化，所以方波宽度和两个方波之间的距离并不规则。
